Bài viết này, Sensors Việt Nam sẽ cầm trên tay và đánh giá kỹ chiếc KLK-M-N, dòng cảm biến nhiệt độ độ ẩm gắn ống gió tích hợp Modbus RTU của Produal. Chiếc cảm biến này thực sự có gì đáng chú ý? Hãy cùng "mổ xẻ" từng phần trong bài viết dưới đây.

NGOẠI HÌNH CỦA CẢM BIẾN NHIỆT ĐỘ ĐỘ ẨM GẮN ỐNG GIÓ KLK-M-N (MODBUS RTU)

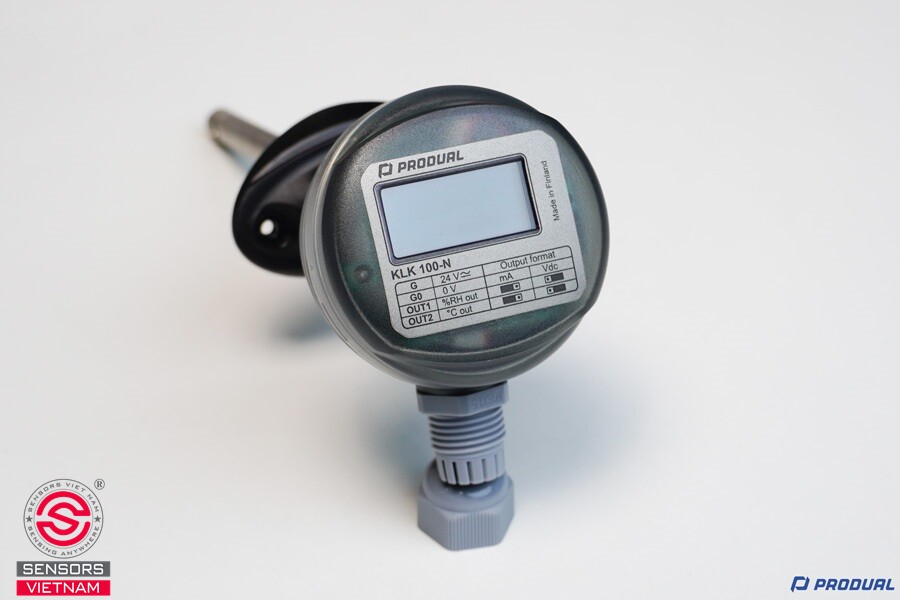

Nhìn lần đầu, KLK-M-N có thiết kế đặc trưng của thiết bị công nghiệp Bắc Âu, không cố gắng trông "xịn" theo kiểu thẩm mỹ mà thiên về chắc chắn và thực tế. Vỏ ngoài làm từ nhựa PBT chịu lực tốt, cảm giác cầm khá cứng cáp so với các cảm biến giá rẻ trên thị trường.

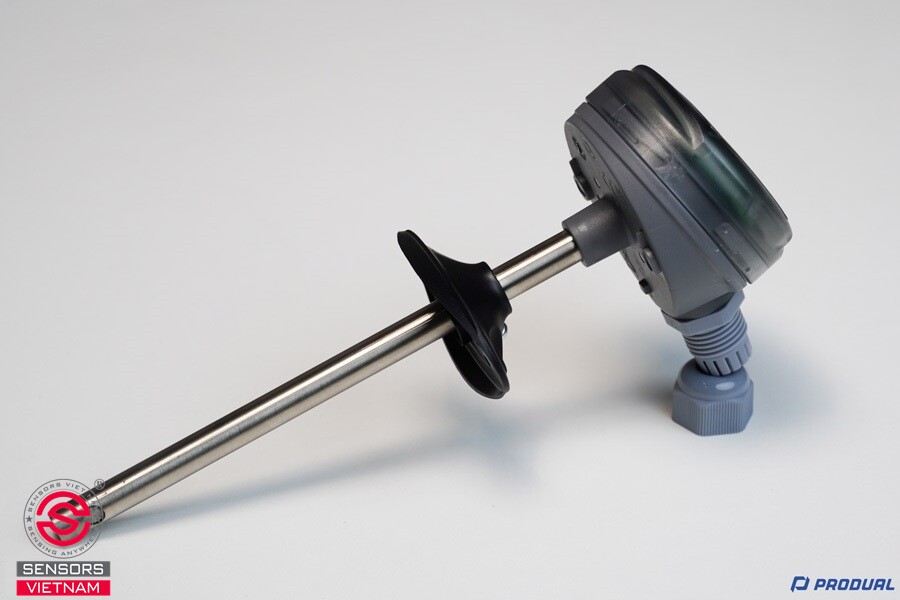

Kích thước tổng thể là 70 x 95 x 220 mm với trọng lượng chỉ 122g, khá nhỏ gọn cho một thiết bị công nghiệp. Phần thân chính lắp vào thành ống gió còn phần đầu dò thép không gỉ cắm thẳng vào lòng ống để tiếp xúc trực tiếp với luồng khí.

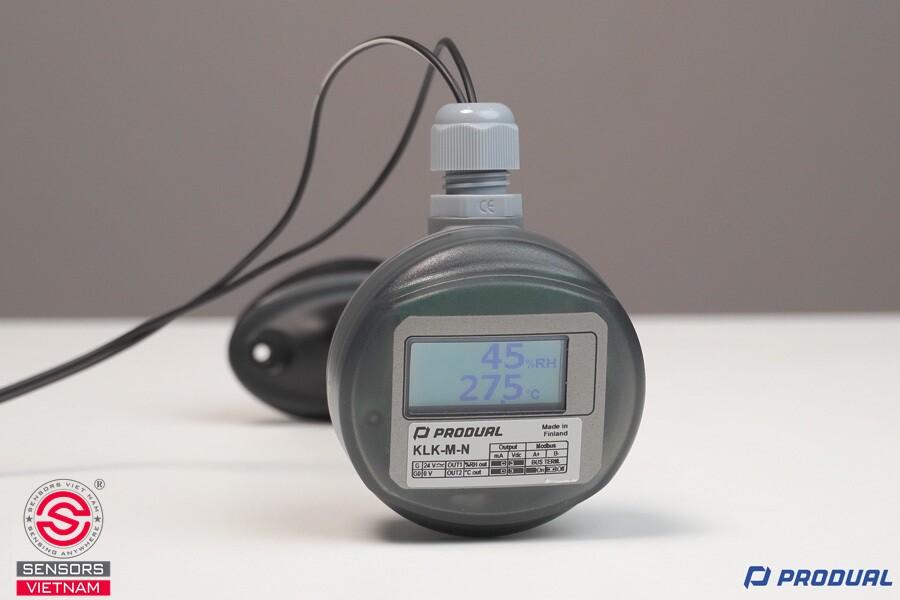

Điểm ấn tượng nhất khi cầm trên tay chính là chiếc màn hình LCD ngay trên mặt thiết bị. Nghe có vẻ đơn giản, nhưng đây thực ra là một điểm cộng rất lớn trong thực tế vận hành. Thay vì phải mở laptop, kết nối phần mềm rồi chờ load để xem một con số, người dùng chỉ cần nhìn vào màn hình là thấy ngay nhiệt độ và độ ẩm tại chỗ. Cực kỳ tiện cho công tác kiểm tra nhanh và bảo trì định kỳ, nhất là khi làm việc một mình trên công trình.

Cáp đấu nối dùng đầu M16 chuẩn công nghiệp, tiết diện dây từ 0,2 đến 1,5 mm2 tương đương 24 đến 16 AWG, tương thích với hầu hết các loại cáp tín hiệu thông dụng và không cần loại dây đặc biệt.

Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ và độ ẩm gắn ống gió ST-261

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ ĐỘ ẨM GẮN ỐNG GIÓ KLK-M-N (MODBUS RTU)
Đây là phần quan trọng nhất khi cân nhắc chọn thiết bị này cho dự án. Cùng điểm qua những thông số nổi bật làm cho chiếc cảm biến trở nên "đáng tiền":

• Về đo nhiệt độ

Dải đo từ âm 50 đến 50°C rộng hơn mức cần thiết cho phần lớn ứng dụng HVAC thông thường (thường chỉ cần âm 10 đến 40°C). Điều này có nghĩa là KLK-M-N dùng được cho cả kho lạnh sâu lẫn buồng sấy nhiệt độ cao mà không cần đổi thiết bị. Độ chính xác ±0,5°C ở 25°C là con số rất tốt ở phân khúc này, tương đương với nhiều thiết bị đo công nghiệp cao cấp hơn.

• Về đo độ ẩm

Dải đo 0 đến 100 %rH với độ chính xác ±2 %rH trong khoảng 20 đến 80 %rH, tối đa ±3 %rH ở ngoài dải đó. Con số này đạt chuẩn hoàn toàn ở tầm ứng dụng công nghiệp.

Tuy nhiên, điểm đáng nhấn mạnh hơn cả là thông số độ trôi tín hiệu chỉ ±0,5 %rH trong vòng 2 năm. Việc này hạn chế được tình trạng phần tử cảm biến độ ẩm sẽ bị trôi giá trị và người dùng sẽ đọc được số sai mà không hề hay biết. Đây được xem là một cam kết khá tốt về độ ổn định dài hạn.

• Về nguồn điện

Thiết bị dùng nguồn 24 Vac/dc trong dải 21 đến 28V với công suất tiêu thụ dưới 2 VA. Điều này cho phép dùng chung nguồn 24V với các thiết bị HVAC khác trong cùng tủ điện mà không cần bổ sung nguồn riêng, tiết kiệm chi phí và đơn giản hóa thiết kế tủ điện đáng kể.

• Về cấp bảo vệ

Vỏ ngoài đạt IP54 còn phần tử cảm biến bên trong đạt IP20. Cấp IP54 đủ để chống bụi và tia nước bắn từ mọi hướng, phù hợp cho ống gió trong nhà. Một lưu ý quan trọng là phần cáp và đầu dò phải hướng xuống dưới khi lắp để đảm bảo đạt được cấp bảo vệ này, nếu lắp ngược lên trên thì IP54 không đạt được hiệu quả.

Xem thêm: Trên tay - Đánh giá cảm biến nhiệt độ và độ ẩm gắn ống gió ST-241

TÍCH HỢP MODBUS RTU TRONG CẢM BIẾN NHIỆT ĐỘ ĐỘ ẨM GẮN ỐNG GIÓ KLK-M-N
Đây là lý do chính khiến KLK-M-N được chọn cho các dự án công nghiệp và BMS thay vì các cảm biến analog thông thường.

Với cảm biến analog thông thường như 4 đến 20 mA hoặc 0 đến 10V, mỗi cảm biến cần một đường dây tín hiệu riêng chạy về tủ điều khiển. Nói cụ thể hơn, một dự án có 20 cảm biến sẽ cần 20 đôi dây tín hiệu, kéo theo chi phí dây dẫn, ống luồn, công lắp đặt và không gian tủ điện tăng theo tuyến tính.

Với Modbus RTU RS485 thì hoàn toàn khác. Có thể kết nối tối đa 32 thiết bị, hoặc nhiều hơn với bộ khuếch đại, trên cùng một đôi dây RS485 duy nhất. Cũng với dự án 20 cảm biến đó, tất cả vẫn chỉ cần 1 đôi dây. Về mặt kỹ thuật, giao thức này còn cho phép truyền tín hiệu ổn định đến khoảng cách 1.200 mét, đủ để phủ cả một tòa nhà lớn mà không lo suy hao tín hiệu.

Thêm vào đó, Modbus RTU giao tiếp trực tiếp với hầu hết PLC, bộ điều khiển HVAC và hệ thống BMS trên thị trường mà không cần bộ chuyển đổi trung gian. Nếu dự án cần giám sát từ xa không dây, chỉ cần gắn thêm một bộ chuyển đổi RS485 sang Wi-Fi hoặc 3G/4G là xong, không cần thay toàn bộ hệ thống cảm biến.

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ ĐỘ ẨM GẮN ỐNG GIÓ KLK-M-N (MODBUS RTU)
Cảm biến KLK-M-N đo kép, nghĩa là đo đồng thời cả nhiệt độ lẫn độ ẩm thông qua hai phần tử cảm biến riêng biệt hoạt động song song.

• Phần tử đo nhiệt độ là dạng điện trở RTD, hoạt động dựa trên nguyên lý điện trở thay đổi theo nhiệt độ, cho độ tuyến tính và ổn định tốt hơn so với thermistor thông thường.
• Phần tử đo độ ẩm là dạng điện dung capacitive, trong đó màng polymer hút ẩm làm thay đổi điện dung của tụ điện và từ đó tính ra %rH. Đây là công nghệ tiêu chuẩn vàng trong đo độ ẩm công nghiệp hiện nay, cho độ chính xác và độ ổn định dài hạn tốt hơn so với các cảm biến điện trở rẻ tiền.

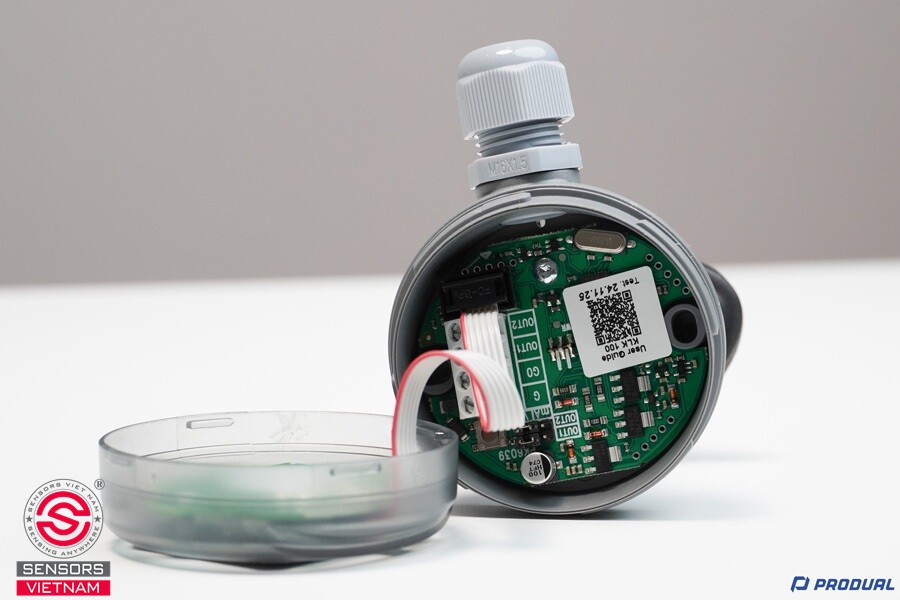

Hai phần tử này gửi tín hiệu về cùng một bo mạch xử lý trung tâm. Bo mạch thực hiện hiệu chỉnh, bù sai số bao gồm cả bù ảnh hưởng qua lại giữa nhiệt độ và độ ẩm, rồi đóng gói dữ liệu thành các register Modbus chuẩn để truyền qua RS485 khi được yêu cầu theo cơ chế master-slave polling.

Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ độ ẩm không khí ST-101/ST-141

NHỮNG ĐIỂM CẦN CHÚ Ý KHI SỬ DỤNG CẢM BIẾN KLK-M-N
Để đánh giá công bằng, dưới đây là những điểm thực tế cần nắm khi triển khai thiết bị này.

• Về lắp đặt, thao tác không quá phức tạp: khoan lỗ trên thành ống gió, đút đầu dò vào rồi siết vít cố định. Điều quan trọng cần nhớ là giữ cáp và đầu dò hướng xuống dưới như đã đề cập, đồng thời đảm bảo mặt bích lắp ống được siết kín để không ảnh hưởng đến cân bằng áp suất ống gió.
• Về cấu hình Modbus, địa chỉ và tốc độ baud được cài đặt qua DIP switch hoặc phần mềm tùy theo phiên bản cụ thể. Việc cấu hình không phức tạp nhưng cần người có kiến thức cơ bản về Modbus RTU để làm đúng ngay từ đầu, tránh mất thời gian debug sau này.
• Về màn hình LCD, hiển thị rõ ràng trong điều kiện ánh sáng bình thường. Điểm trừ nhỏ là không có đèn nền nên hơi khó đọc trong môi trường tối, tuy nhiên trong thực tế thì việc kiểm tra cảm biến thường diễn ra trong điều kiện chiếu sáng đầy đủ nên ít khi là vấn đề lớn.
• Về thời gian phản hồi, thiết bị phản hồi thay đổi nhiệt độ và độ ẩm tương đối nhanh, hoàn toàn phù hợp cho ứng dụng điều khiển vòng kín trong hệ thống HVAC.

ỨNG DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ ĐỘ ẨM GẮN ỐNG GIÓ KLK-M-N (MODBUS RTU)
Cảm biến nhiệt độ độ ẩm gắn ống gió KLK-M-N phù hợp nhất với các nhóm ứng dụng sau:

• Các hệ thống HVAC tòa nhà thương mại, văn phòng, bệnh viện, trường học, nơi cần giám sát vi khí hậu ống gió chính xác và ổn định dài hạn mà không muốn tốn công bảo trì thường xuyên.
• Kho lạnh, phòng server, nhà máy sản xuất, phòng sạch, những môi trường có yêu cầu kiểm soát nhiệt độ và độ ẩm nghiêm ngặt, cần dữ liệu tin cậy để làm căn cứ điều khiển tự động.
• Các dự án lớn cần tích hợp nhiều điểm đo về một hệ thống SCADA/BMS, nơi lợi thế của Modbus RTU về tiết kiệm dây dẫn và khả năng mở rộng thể hiện rõ nhất.
• Ứng dụng nông nghiệp kiểm soát vi khí hậu nhà kính, nơi biên độ nhiệt độ và độ ẩm rộng, cần thiết bị có dải đo linh hoạt và khả năng chịu môi trường ẩm tốt.

Xem Thêm: Trên tay - Đánh giá cảm biến nhiệt độ độ ẩm gắn tường ST-361-3/ST-341-3

ĐÁNH GIÁ CHI TIẾT CẢM BIẾN NHIỆT ĐỘ ĐỘ ẨM GẮN ỐNG GIÓ KLK-M-N (MODBUS RTU)
Điểm mạnh rõ ràng là độ chính xác tốt với cam kết trôi tín hiệu thấp dài hạn, giao tiếp Modbus RTU chuẩn công nghiệp, dải đo nhiệt độ rộng dùng được cho nhiều ứng dụng, màn hình LCD tiện lợi cho kiểm tra tại chỗ, nguồn 24V linh hoạt dùng chung với thiết bị HVAC khác và thương hiệu Phần Lan uy tín với lịch sử lâu năm trong ngành.

Điểm cần lưu ý là thiết bị không dành cho người hoàn toàn mới với Modbus vì cần kiến thức cơ bản để cấu hình và tích hợp, màn hình không có đèn nền và đây là thiết bị chuyên dụng công nghiệp chứ không phải lựa chọn cho ứng dụng dân dụng đơn giản cần ngõ ra analog. Vì vậy cần cân nhắc trước khi lựa chọn sản phẩm sao cho phù hợp với nhu cầu sử dụng.

Produal KLK-M-N là lựa chọn đáng tin cậy cho các dự án HVAC hoặc công nghiệp cần cảm biến nhiệt độ độ ẩm ống gió với tín hiệu Modbus RTU. Thiết bị được thiết kế để thực hiện tốt mọi thứ cần làm, ổn định trong thời gian dài và tích hợp dễ dàng vào các hệ thống tự động hóa hiện đại.

Sản phẩm Produal KLK-M-N hiện được phân phối chính hãng tại Sensors Việt Nam. Nếu bạn đang có dự án cần tư vấn về lựa chọn cảm biến nhiệt độ độ ẩm ống gió phù hợp, liên hệ ngay với đội ngũ Sensors Việt Nam để được hỗ trợ kỹ thuật chuyên sâu và báo giá chính xác nhất.
