Cảm biến KLK 100-N của Produal (Phần Lan) được thiết kế để giải quyết bài toán kiểm soát đồng thời nhiệt độ và độ ẩm trong ống gió: một thiết bị duy nhất, đo được cả hai chỉ số, tích hợp gọn vào hệ thống BMS hoặc PLC mà không cần thêm bất kỳ module chuyển đổi nào. Trong bài viết này, Sensors Việt Nam sẽ đánh giá chi tiết xem sản phẩm này có thực sự xứng đáng để giới kỹ thuật HVAC tin dùng hay không.

THIẾT KẾ VÀ CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM ỐNG GIÓ KLK 100-N
Nhìn tổng thể, KLK 100-N mang ngôn ngữ thiết kế đặc trưng của thiết bị công nghiệp châu Âu: không có bất kỳ chi tiết thừa nào, mọi thứ đều được tối giản để phục vụ mục tiêu vận hành thực tế.

• Kích thước thiết bị là 70 x 95 x 220 mm với trọng lượng chỉ 122g, nhẹ hơn đáng kể so với nhiều dòng cảm biến ống gió công nghiệp cùng phân khúc hiện nay. Đây là ưu điểm rõ ràng khi thi công ở những vị trí trên cao hoặc không gian kỹ thuật chật hẹp.

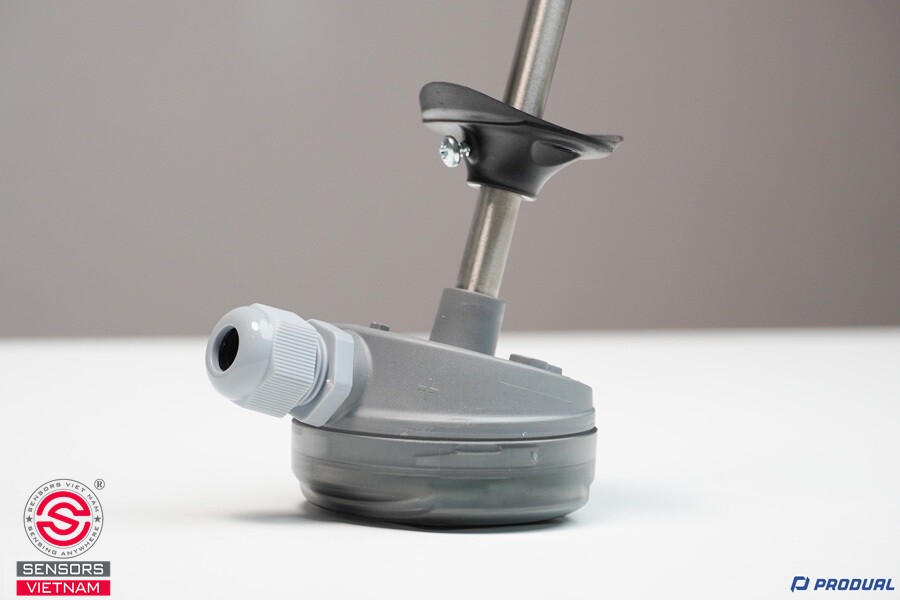

• Phần vỏ ngoài được đúc từ nhựa kỹ thuật PBT, đạt chuẩn bảo vệ IP54 khi lắp đặt đúng hướng với cáp hoặc đầu dò quay xuống dưới. Mức bảo vệ này đủ để thiết bị hoạt động ổn định trong môi trường phòng máy, buồng kỹ thuật và các khu vực có độ ẩm cao hoặc bụi bẩn theo mùa mà không cần thêm lớp bảo vệ bổ sung.

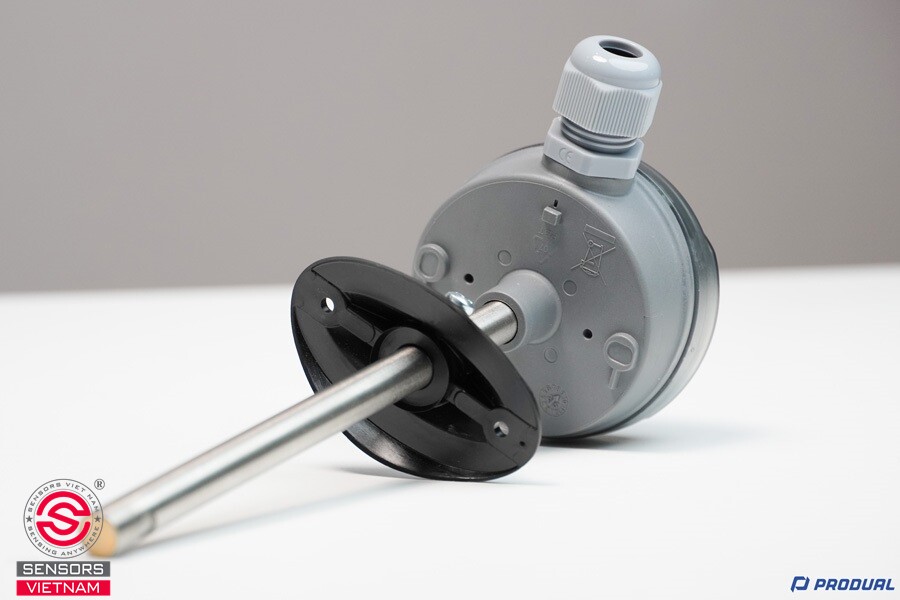

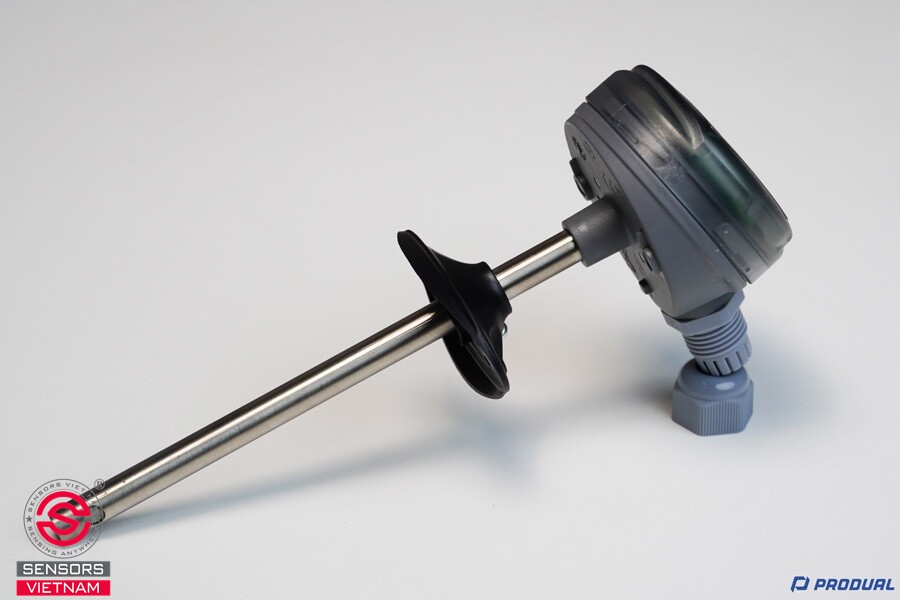

• Đầu dò được gia công từ thép không gỉ cao cấp với chiều dài 150 mm, đây là kích thước tiêu chuẩn tương thích với phần lớn đường kính ống gió phổ biến trên thị trường hiện nay. Mặt bích đi kèm cho phép cố định chắc chắn vào thành ống, tùy chỉnh độ sâu ngâm đầu dò theo kích thước ống thực tế và ngăn khí rò rỉ ra ngoài tại điểm lắp đặt, một yếu tố ảnh hưởng trực tiếp đến độ chính xác phép đo nếu bị bỏ qua.

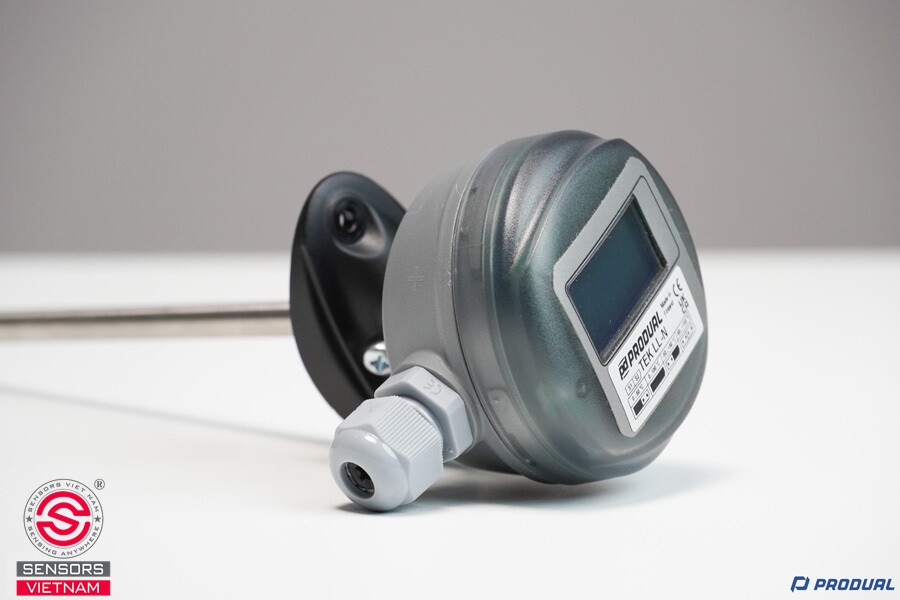

Điểm khác biệt của phiên bản KLK 100-N so với các biến thể khác trong dòng sản phẩm là màn hình có đèn nền, hiển thị đồng thời giá trị nhiệt độ và độ ẩm ngay trên mặt thiết bị. Với đội ngũ vận hành cần kiểm tra nhanh định kỳ tại hiện trường, tính năng này loại bỏ hoàn toàn sự phụ thuộc vào laptop hay màn hình BMS trung tâm. Về kết nối, thiết bị sử dụng đầu nối cáp M16 chuẩn công nghiệp, nhận dây dẫn từ 0,2 đến 1,5 mm2 (24 đến 16 AWG), dễ thi công và tương thích với phần lớn cáp điều khiển đang lưu hành trên thị trường.

XEM THÊM: TRÊN TAY VÀ ĐÁNH GIÁ CẢM BIẾN NHIỆT ĐỘ ĐỘ ẨM GẮN ỐNG GIÓ ST-261

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM ỐNG GIÓ KLK 100-N
KLK 100-N sử dụng nguồn cấp 24 Vac/dc trong khoảng 21 đến 28 V, tiêu thụ dưới 2 VA. Đây là mức nguồn chuẩn mà hầu hết tủ điều khiển BMS và PLC trong các công trình HVAC hiện đại đều đáp ứng được mà không cần thêm bộ chuyển đổi nguồn riêng.

Về phép đo độ ẩm, thiết bị có dải đo từ 0 đến 100 %rH với độ chính xác ±2 %rH trong khoảng 20 đến 80 %rH và tối đa ±3 %rH ở các vùng ngoài khoảng đó. Đây là mức chính xác hoàn toàn phù hợp với các ứng dụng HVAC thương mại, kho bảo quản và phòng sạch ở tiêu chuẩn trung bình, nơi mà sự cân bằng giữa độ chính xác, chi phí đầu tư và độ bền dài hạn quan trọng hơn việc đạt con số tuyệt đối. Độ ổn định lâu dài của phần tử đo độ ẩm đạt ±0,5 %rH trên mỗi 2 năm vận hành, cho thấy thiết bị được thiết kế để duy trì độ tin cậy trong các dự án dài hơi mà không cần hiệu chuẩn lại quá thường xuyên.

Về phép đo nhiệt độ, dải đo trải rộng từ -50 đến 50 °C với độ chính xác ±0,5 °C tại 25 °C. Dải này bao phủ tốt các ứng dụng ống gió cấp và hồi trong hệ thống điều hòa trung tâm, kho lạnh quy mô vừa và các đường ống gió tiêu chuẩn trong tòa nhà thương mại.
Tín hiệu ngõ ra của KLK 100-N hỗ trợ nhiều định dạng để người dùng lựa chọn tùy theo yêu cầu của hệ thống tiếp nhận, bao gồm 0 đến 10 Vdc, 2 đến 10 Vdc, 0 đến 5 Vdc và 4 đến 20 mA với tải tối đa 500 Ω. Sự linh hoạt này cho phép tích hợp trực tiếp vào phần lớn các bộ điều khiển BMS và PLC đang được sử dụng phổ biến hiện nay mà không phát sinh thêm module trung gian.

XEM THÊM: TRÊN TAY - ĐÁNH GIÁ CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM GẮN ỐNG GIÓ ST-241

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM ỐNG GIÓ KLK 100-N
Bên trong KLK 100-N là sự kết hợp của hai phần tử đo độc lập được tích hợp trên cùng một nền tảng xử lý.

• Phần tử đo độ ẩm sử dụng nguyên lý điện dung: khi độ ẩm trong luồng khí thay đổi, lớp vật liệu hút ẩm bên trong phần tử sẽ hấp thụ hoặc nhả hơi nước tương ứng, làm thay đổi hằng số điện môi và từ đó thay đổi điện dung đo được.
• Phần tử đo nhiệt độ hoạt động theo nguyên lý điện trở hoặc bán dẫn, liên tục theo dõi sự thay đổi điện trở tương ứng với nhiệt độ luồng khí.

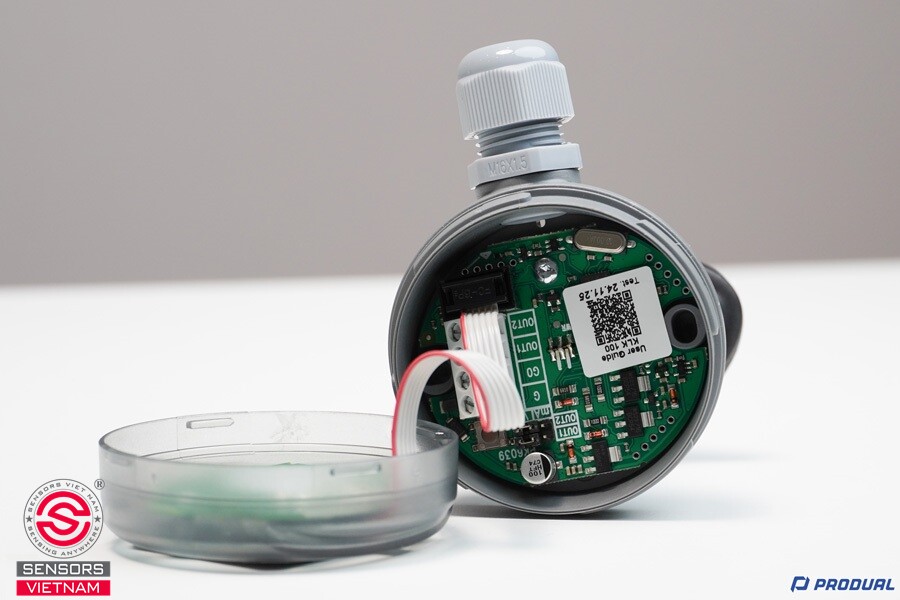

Tín hiệu thô từ cả hai phần tử được đưa vào cùng một khối xử lý trung tâm bên trong thiết bị. Tại đây, tín hiệu được lọc nhiễu, hiệu chuẩn và bù nhiệt chéo giữa hai phép đo trước khi được chuyển đổi thành tín hiệu analog ngõ ra theo dải đã cấu hình. Đây là bước quan trọng vì nhiệt độ ảnh hưởng trực tiếp đến kết quả đo độ ẩm tương đối, và nếu không có bước bù trừ này thì giá trị độ ẩm sẽ bị sai lệch theo biến động nhiệt độ trong ống gió.

Ngoài ra, ở một số phiên bản trong dòng sản phẩm của Produal, người dùng còn có thể cấu hình lại hệ số scale thông qua công cụ ML-SER để tối ưu độ chính xác trên dải đo hẹp hơn nếu ứng dụng có yêu cầu đặc biệt. Nếu bạn có nhu cầu này, hãy liên hệ trực tiếp với Sensors Việt Nam để được tư vấn thêm về các phiên bản phù hợp.

XEM THÊM: CẢM BIẾN NHIỆT ĐỘ-ĐỘ ẨM GẮN ỐNG GIÓ

KHI NÀO NÊN CHỌN CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM ỐNG GIÓ KLK 100-N
KLK 100-N được thiết kế để phục vụ tốt nhất trong khoảng giữa: không quá cơ bản đến mức thiếu tính năng, nhưng cũng không quá phức tạp đến mức vượt quá nhu cầu thực tế của đa số công trình HVAC thương mại.

Đây là lựa chọn phù hợp khi bạn cần đo đồng thời cả nhiệt độ lẫn độ ẩm trên cùng một điểm ống gió và muốn tránh việc lắp hai thiết bị riêng lẻ làm tăng chi phí thi công và phức tạp hóa sơ đồ đấu nối. Với các công trình như tòa nhà văn phòng, trung tâm thương mại, kho bảo quản hàng hóa nhạy cảm hoặc phòng sạch ở tiêu chuẩn trung bình, dải đo và độ chính xác của KLK 100-N là hoàn toàn đủ dùng mà không cần đầu tư vào các dòng cảm biến cao cấp hơn.

Ngược lại, nếu ứng dụng của bạn yêu cầu độ chính xác đo độ ẩm dưới ±1 %rH, chẳng hạn như phòng thí nghiệm nghiên cứu, nhà máy sản xuất chip bán dẫn hay buồng kiểm định tiêu chuẩn cao, thì nên cân nhắc các dòng cảm biến chuyên biệt hơn. KLK 100-N không được thiết kế cho phân khúc đó và việc dùng nó trong các ứng dụng yêu cầu quá cao so với năng lực kỹ thuật của thiết bị sẽ dẫn đến sai số vượt ngưỡng chấp nhận.

XEM THÊM: TRÊN TAY - ĐÁNH GIÁ CẢM BIẾN NHIỆT ĐỘ ĐỘ ẨM GẮN TƯỜNG ST-361-3/ST-341-3

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM ỐNG GIÓ KLK 100-N
Trong hệ thống HVAC của tòa nhà thông minh, trung tâm thương mại hay tổ hợp văn phòng, KLK 100-N được gắn trực tiếp lên ống gió cấp và hồi của các cụm AHU, PAU và FCU để liên tục cung cấp dữ liệu nhiệt độ và độ ẩm về BMS. Từ đó, bộ điều khiển tự động điều tiết tốc độ quạt, van nước lạnh và nóng để duy trì điều kiện tiện nghi trong từng khu vực một cách chính xác và tiết kiệm năng lượng.

Với các kho bảo quản hàng hóa nhạy cảm như linh kiện vi điện tử, vacxin, dược phẩm hay thực phẩm chế biến, cảm biến được tích hợp trên ống gió của hệ thống điều hòa để đảm bảo cả hai chỉ số luôn nằm trong ngưỡng an toàn. Đặc biệt, trong các tình huống độ ẩm tăng đột biến do mở cửa kho hoặc xả hàng, thiết bị phản hồi kịp thời để hệ thống kịp xử lý trước khi độ ẩm kịp gây hại cho sản phẩm.

Trong lĩnh vực nông nghiệp công nghệ cao, KLK 100-N xuất hiện tại các nhà kính, nhà màng và trang trại chăn nuôi kiểm soát môi trường để giám sát nhiệt độ và độ ẩm trên đường ống cấp khí, phối hợp với hệ thống phun sương, thông gió và điều nhiệt tự động. Thiết bị cũng phù hợp để triển khai trong phòng server quy mô vừa và nhỏ, thư viện, viện bảo tàng và các khu vực bảo quản tài sản có giá trị cao cần duy trì điều kiện môi trường ổn định liên tục.

XEM THÊM: CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ

Với khả năng đo đồng thời hai chỉ số, tín hiệu ngõ ra linh hoạt, thiết kế bền bỉ và màn hình hiển thị tại chỗ, cảm biến nhiệt độ và độ ẩm ống gió KLK 100-N là một lựa chọn cân bằng tốt giữa tính năng, độ tin cậy và chi phí đầu tư cho các dự án HVAC từ quy mô vừa trở lên.
Liên hệ trực tiếp với Sensors Việt Nam để được tư vấn chi tiết và nhận báo giá chính xác nhất. Chúng tôi cung cấp sản phẩm PRODUAL chính hãng, đầy đủ CO/CQ, bảo hành từ 12 tháng, chính sách giá cạnh tranh và đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ.
