Trong ngành kỹ thuật HVAC và quản lý chất lượng không khí trong nhà (IAQ), cảm biến CO2 (carbon dioxide) và cảm biến CO (carbon monoxide) là hai thiết bị hoàn toàn khác nhau, dù chỉ cách nhau một chữ cái. Sự nhầm lẫn giữa hai loại cảm biến này không chỉ dẫn đến thiết kế hệ thống sai, mà trong nhiều trường hợp còn có thể gây ra rủi ro nghiêm trọng về an toàn tính mạng cho người sử dụng công trình.

Bài viết này phân tích sự khác biệt giữa hai loại cảm biến từ góc độ hóa học, kỹ thuật đo lường, mức độ nguy hiểm, tiêu chuẩn an toàn quốc tế, cho đến ứng dụng thực tế trong hệ thống HVAC của tòa nhà thương mại và dân dụng.

CO2 và CO: BẢN CHẤT HOÁ HỌC VÀ MỨC ĐỘ NGUY HIỂM

• CO2 - Chỉ số đánh giá thông gió, không phải khí độc thông thường

CO2 (carbon dioxide) là phân tử gồm một nguyên tử carbon liên kết với hai nguyên tử oxygen. Đây là kết quả tự nhiên của quá trình cháy hoàn toàn nhiên liệu, quá trình hô hấp của con người và động vật, cũng như các hoạt động công nghiệp.

Nồng độ CO2 trong không khí ngoài trời ở mức tự nhiên dao động khoảng 400-420 ppm. Trong các không gian kín thiếu thông gió, nồng độ CO2 có thể tăng nhanh do hơi thở của người và máy móc, chính vì vậy CO2 được dùng làm chỉ số gián tiếp để đánh giá hiệu quả thông gió và chất lượng không khí, đặc biệt trong tiêu chuẩn ASHRAE 62.1.

CO2 ở nồng độ thấp không phải “khí độc” theo nghĩa thông thường, nhưng tích tụ quá mức gây ảnh hưởng đến sức khỏe, năng suất làm việc và sự thoải mái.

• CO - “Sát thủ vô hình” trong không khí

CO (carbon monoxide) lại là một phân tử gồm một nguyên tử carbon liên kết với một nguyên tử oxygen. Đây là sản phẩm của cháy không hoàn toàn, xảy ra khi nhiên liệu cháy trong điều kiện thiếu oxy, ví dụ như:

• Khói xe hơi trong nhà để xe kín
• Lò sưởi, máy phát điện, bếp gas hoặc bếp than đun trong không gian kém thông gió
• Rò rỉ khí đốt, lò hơi hoặc thiết bị đốt trong phòng kín

Điều làm CO cực kỳ nguy hiểm là khả năng liên kết với hemoglobin trong máu mạnh hơn oxy khoảng 200-250 lần. Khi hít phải CO, hemoglobin bị chiếm chỗ, máu không thể vận chuyển oxy, dẫn đến ngạt từ bên trong, chóng mặt, hôn mê và tử vong mà nạn nhân thường không có dấu hiệu cảnh báo rõ rệt.

Tham khảo sản phẩm: CẢM BIẾN KHÍ CO

PHÂN BIỆT CÔNG NGHỆ SỬ DỤNG TRONG CẢM BIẾN KHÍ CO2 VÀ CẢM BIẾN KHÍ CO

Một trong những điều mà nhiều kỹ thuật viên dễ nhầm lẫn nhất là cho rằng một loại cảm biến có thể đo được cả hai khí. Thực tế hoàn toàn không phải vậy, và lý do nằm ở cơ chế vật lý và hóa học của từng công nghệ.

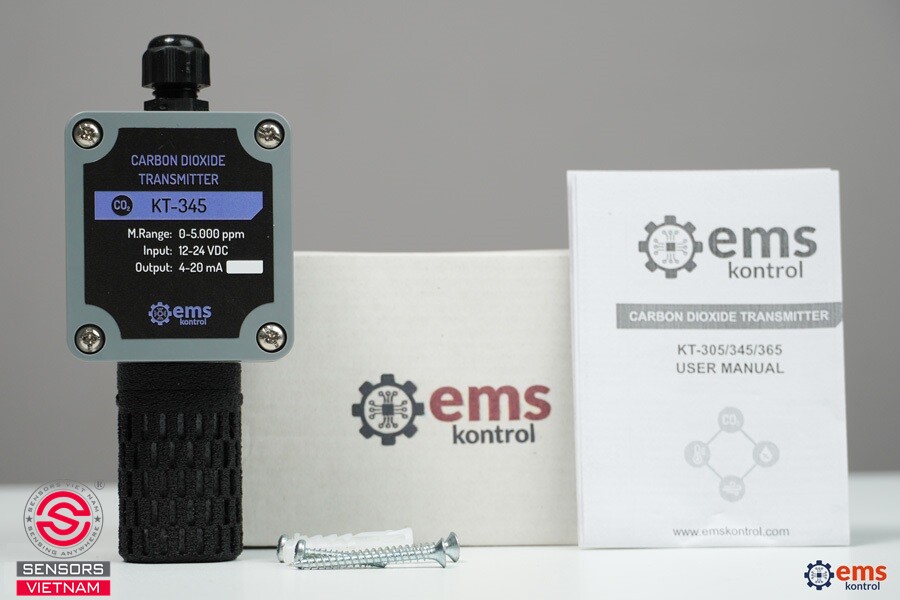

• Cảm biến CO2 hoạt động theo nguyên lý NDIR

Cảm biến CO2 hiện đại chủ yếu dùng công nghệ NDIR (Hấp thụ hồng ngoại không phân tán). Nguyên lý như sau: Một nguồn hồng ngoại phát ánh sáng ở bước sóng khoảng 4,26 µm, đúng bước sóng mà phân tử CO2 hấp thụ mạnh. Ánh sáng đi qua buồng đo chứa mẫu khí, một phần bị CO2 hấp thụ, phần còn lại được detector thu nhận. Nhờ không tiếp xúc hóa học trực tiếp với khí, cảm biến NDIR có tuổi thọ cao (10-15 năm), ít bị nhiễu bởi các khí khác và chỉ cần hiệu chuẩn định kỳ, chính vì vậy NDIR trở thành “tiêu chuẩn vàng” trong hệ thống HVAC thương mại.

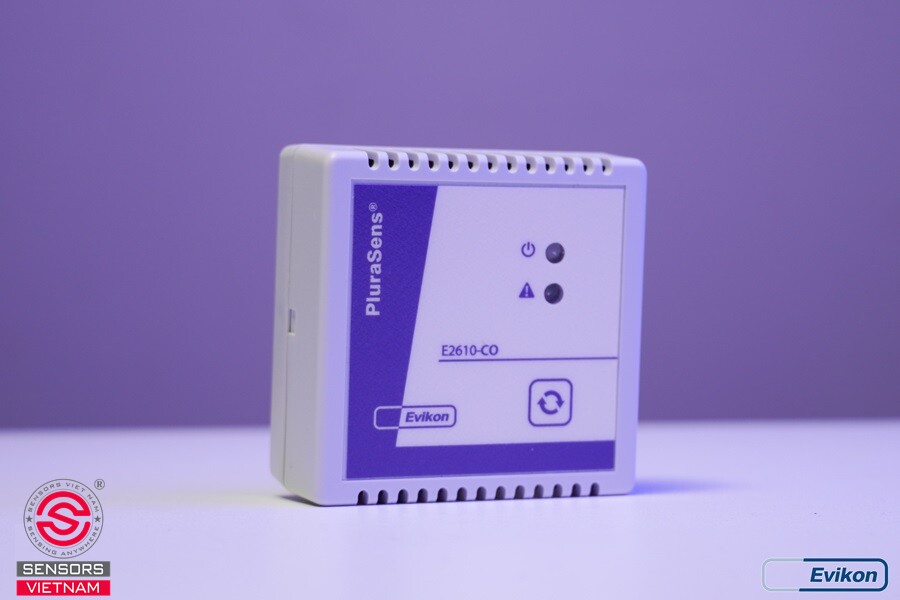

• Cảm biến CO hoạt động theo nguyên lý điện hóa

Khi CO khuếch tán đến điện cực làm việc trong buồng điện phân, xảy ra phản ứng oxy hóa tạo ra dòng điện. Cường độ dòng điện tỷ lệ thuận với nồng độ CO; thiết bị đo dòng điện này và quy đổi ra đơn vị ppm. Do điện cực bị tiêu hao dần theo thời gian, cảm biến CO điện hóa thường có tuổi thọ 3-5 năm, cần kiểm tra và thay thế định kỳ, đồng thời có thể bị nhiễu bởi hydrogen (H2) và một số khí dễ cháy khác.

• Tại sao hai loại không thể thay thế nhau?

CO2 là khí trơ về mặt điện hóa, không phản ứng mạnh trong cảm biến CO điện hóa, nên cảm biến CO không thể đo CO2.

CO hấp thụ hồng ngoại ở bước sóng khoảng 4,67 µm, khác với bước sóng 4,26 µm của CO2, do đó cảm biến CO2 NDIR không nhạy với CO.

Tóm lại, hai loại cảm biến được thiết kế để phát hiện hai mối nguy hoàn toàn khác nhau và không thể thay thế lẫn nhau trong hệ thống HVAC.

Tham khảo sản phẩm: CẢM BIẾN KHÍ CO2

MỨC ĐỘ NGUY HIỂM VÀ NGƯỠNG CẢNH BÁO CỦA HAI LOẠI CẢM BIẾN
Hiểu rõ ngưỡng nguy hiểm của từng loại khí là điều đầu tiên để thiết lập cảnh báo chính xác trong hệ thống BMS.

• Thang nguy hiểm của CO2

CO2 ở mức thấp là chỉ số của chất lượng không khí hơn là mối đe dọa tức thời:

• 400-1.000 ppm: Không khí “tốt”, mức an toàn, không ảnh hưởng sức khỏe rõ rệt.
• 1.000-2.000 ppm: Cảm giác ngột ngạt, khó tập trung, buồn ngủ, giảm năng suất làm việc.
• 2.000-5.000 ppm: Đau đầu, mệt mỏi rõ, ảnh hưởng đến hiệu suất làm việc và sinh học.

Theo OSHA, ngưỡng tiếp xúc tối đa cho 8 giờ làm việc là 5.000 ppm, trong khi ngưỡng nguy hiểm ngay lập tức đến tính mạng là trên 40.000 ppm.

• Thang nguy hiểm của CO - Cực kỳ nghiêm trọng ở nồng độ thấ

Điều đáng lưu ý là CO nguy hiểm hơn CO₂ nhiều bậc ngay cả ở nồng độ rất thấp.

• 25-50 ppm: ACGIH và OSHA đặt giới hạn 8 giờ làm việc ở mức này.
• 70 ppm: Có triệu chứng đau đầu và mệt mỏi sau 1-2 giờ.
• 150-200 ppm: Đau đầu dữ dội, chóng mặt, mất phương hướng trong 2-3 giờ.
• 400 ppm: Nguy cơ đe dọa tính mạng sau 3 giờ; trên 1.200 ppm có thể gây tử vong trong vài phút.

CDC Hoa Kỳ cho biết mỗi năm có hàng trăm người chết và hàng chục nghìn ca cấp cứu vì ngộ độc CO, phần lớn do thiếu cảm biến báo động hoặc nhầm lẫn với triệu chứng cảm cúm.

Xem thêm: Máy đo khí O2 cầm tay

ỨNG DỤNG TRONG HỆ THỐNG HVAC

Dù cùng xuất hiện trong danh mục thiết bị của một hệ thống HVAC hiện đại, hai loại cảm biến này phục vụ mục tiêu vận hành hoàn toàn khác nhau.

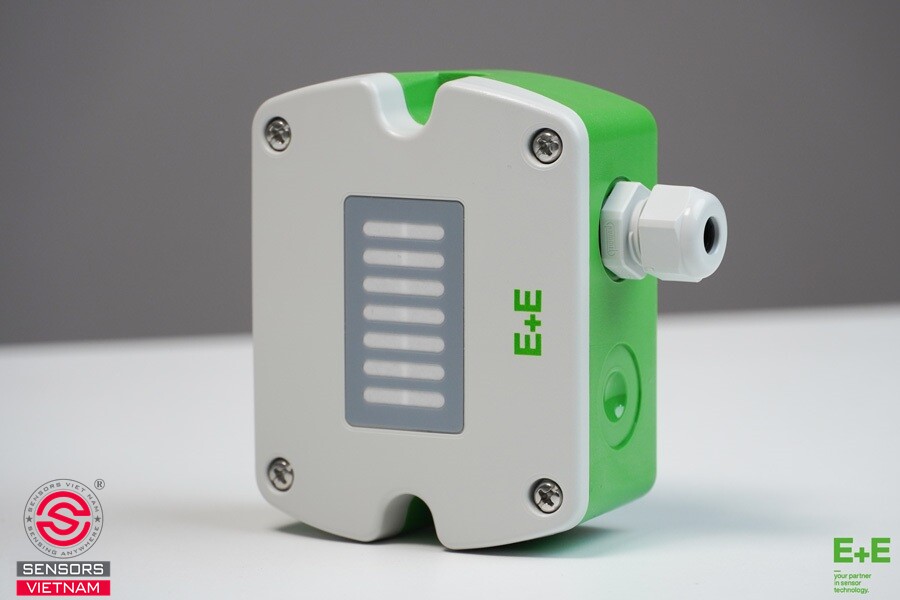

• Vai trò của cảm biến CO2: Kiểm soát thông gió và tiết kiệm năng lượng

Trong hệ thống HVAC hiện đại, cảm biến CO₂ đóng vai trò quan trọng trong chiến lược Demand controlled ventilation (DCV), cho phép điều chỉnh thông gió linh hoạt dựa trên nhu cầu thực tế.

Thay vì thông gió cố định ở lưu lượng thiết kế cực đại, hệ thống DCV điều chỉnh lưu lượng gió tươi dựa trên tín hiệu nồng độ CO₂ thực tế từ cảm biến, từ đó có thể giảm 20-40% chi phí điều hòa không khí trong những thời điểm ít người sử dụng.

Thiết bị thường tích hợp giao tiếp Modbus RTU, BACnet MS/TP, tín hiệu 0-10V hoặc 4-20mA để kết nối với hệ thống BMS. Các ứng dụng tiêu biểu bao gồm văn phòng, phòng họp, trường học, bệnh viện và trung tâm thương mại.

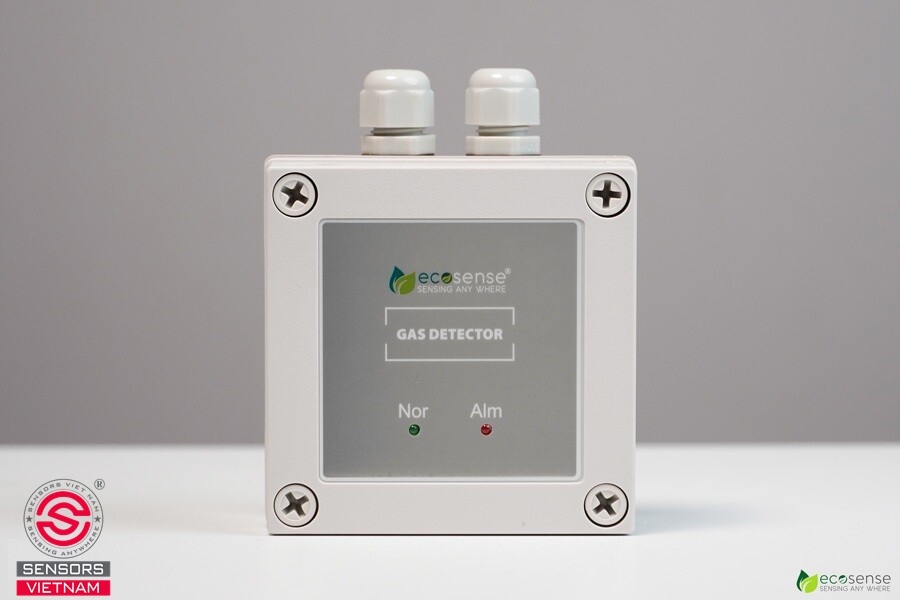

• Vai trò của cảm biến CO: Bảo vệ an toàn

Cảm biến CO trong hệ thống HVAC được lắp đặt chủ yếu cho mục địch đảm bảo môi trường làm việc và sinh hoạt an toàn. Cụ thể:

• Nhà để xe kín: Phát hiện khí thải xe ô tô, kích hoạt quạt thông gió khẩn cấp.
• Phòng máy, phòng boiler, máy phát điện: Giám sát các khu vực đốt nhiên liệu, tránh tích tụ CO.
• Nhà bếp công nghiệp, khu công nghiệp: Theo dõi bếp gas, lò nướng, khu vực có đốt khí.
• Khu dân cư, khu căn hộ: Lắp đặt gần phòng ngủ, bình nước nóng gas, lò sưởi, thiết bị đốt khí.

Khi nồng độ CO vượt ngưỡng cài đặt, thiết bị phát tín hiệu cảnh báo, đóng cửa van, mở quạt hoặc thông báo cho hệ thống báo cháy để sơ tán kịp thời.

Xem thêm: CẢM BIẾN KHÍ CO CHỐNG CHÁY NỔ EVIKON E2670-CO CÓ ĐÁNG TIỀN?

SỰ KHÁC NHAU VỀ VỊ TRÍ LẶP ĐẶT CỦA HAI LOẠI CẢM BIẾN

• Cảm biến CO2 - Ở vùng “thở” và trong luồng hồi gió

CO2 có tỷ trọng lớn hơn không khí nên có xu hướng tụ ở vùng thấp, nhưng trong hệ thống thông gió thực tế, khí thường hòa trộn tương đối đều. Tiêu chuẩn khuyến nghị lắp cảm biến CO2 ở độ cao 1,2-1,8 m từ sàn, trong vùng thở của người đứng/ngồi, hoặc trên luồng gió hồi để đọc nồng độ đại diện cho toàn phòng. Tránh cửa sổ, cửa thông gió trực tiếp, nguồn nhiệt và giữ khoảng cách tối thiểu 0,3 m từ tường, góc phòng để tránh nhiễu.

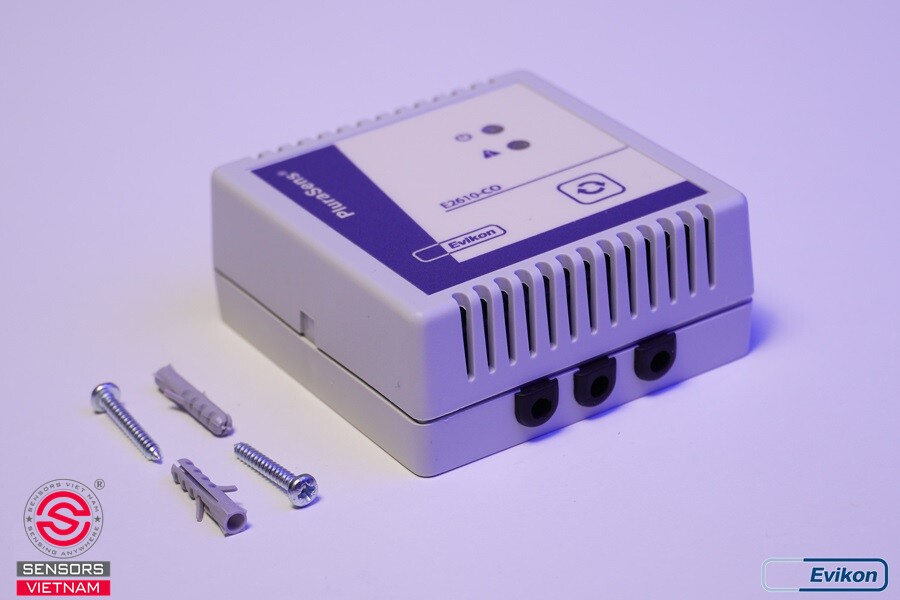

• Cảm biến CO - Ở độ cao trung bình, gần khu vực đốt

CO có tỷ trọng gần tương đương không khí nên khuếch tán khá đều.Theo tiêu chuẩn như NFPA 720, cảm biến CO nên lắp 0,9-1,5 m từ sàn, mỗi tầng ít nhất một thiết bị, và trong phạm vi 5 m từ mỗi phòng ngủ. Không lắp trong bếp, quá gần bếp gas hoặc nguồn nhiệt trực tiếp vì dễ gây báo giả.

Xem thêm: CẢM BIẾN CO VÀ ỨNG DỤNG - 5 LỢI ÍCH TRONG ĐỜI SỐNG SẢN XUẤT

Dù cùng là khí liên quan đến carbon, CO2 và CO lại có bản chất nguy hiểm, cơ chế phát sinh và yêu cầu đo lường hoàn toàn khác nhau. Cảm biến CO2 là yếu tố quan trọng của hệ thống DCV, giúp thông gió thông minh, tiết kiệm năng lượng và duy trì IAQ tốt. Trong khi, cảm biến CO là thiết bị bảo vệ tính mạng, cảnh báo nguy cơ ngộ độc khí vô hình trước khi quá muộn.

Việc hiểu rõ điểm khác nhau giữa hai loại cảm biến này sẽ giúp tối ưu quá trình vận hành của hệ thống, phù hợp với mục đích sử dụng. Nếu bạn còn băn khoăn lựa chọn loại cảm biến phù hợp cho dự án, hệ thống của mình, liên hệ ngay với đội ngũ Sensors Việt Nam để được tư vấn kỹ thuật nhanh chóng.
