Trong các hệ thống công nghiệp hiện đại, việc kiểm soát mức chất lỏng và vật liệu rời không chỉ phục vụ vận hành mà còn liên quan trực tiếp đến an toàn, chất lượng sản phẩm và chi phí sản xuất. Một hệ thống đo mức chính xác giúp ngăn ngừa tràn bồn, bảo vệ thiết bị, duy trì tính ổn định của quy trình và tối ưu hiệu quả vận hành tổng thể.

Trong thực tế, nhiều sự cố như tràn bồn hóa chất, cháy bơm do cạn nước, hay sai lệch tỷ lệ phối trộn đều bắt nguồn từ việc kiểm soát mức không chính xác hoặc thiếu hệ thống giám sát phù hợp. Vì vậy, thiết bị đo mức không chỉ là một thành phần đo lường đơn thuần, mà còn đóng vai trò như một lớp bảo vệ quan trọng trong hệ thống tự động hóa.

Với kinh nghiệm và hiểu biết kỹ thuật, Sensors Việt Nam chia sẻ cái nhìn tổng quan dưới đây nhằm giúp bạn hiểu rõ thiết bị đo mức là gì, nguyên lý hoạt động, các công nghệ phổ biến và cách lựa chọn phù hợp với từng ứng dụng.

THIẾT BỊ ĐO MỨC LÀ GÌ?

Thiết bị đo mức là thiết bị dùng để xác định và giám sát mức của chất lỏng, chất rắn dạng hạt hoặc bùn trong các môi trường chứa như bồn, silo, giếng, kênh hở hoặc đường ống.

Giá trị đo có thể:

• Hiển thị trực tiếp tại chỗ
• Truyền tín hiệu về hệ thống điều khiển như PLC, BMS hoặc SCADA

Tùy theo mục đích sử dụng, thiết bị đo mức được chia thành hai nhóm chính:

• Đo mức liên tục: cung cấp giá trị mức theo thời gian thực
• Báo mức (điểm mức): phát tín hiệu khi đạt đến ngưỡng xác định (đầy, cạn, cảnh báo)

Khác với cách hiểu thông thường, đo mức không chỉ dừng lại ở việc xác định “đầy hay cạn”, mà còn cung cấp dữ liệu phục vụ điều khiển tự động, tính toán thể tích, theo dõi xu hướng vận hành và tối ưu hóa hệ thống.

XEM THÊM: CẢM BIẾN ĐO MỨC PHỔ BIẾN HIỆN NAY

NGUYÊN LÝ HOẠT ĐỘNG CỦA THIẾT BỊ ĐO MỨC

Nguyên lý hoạt động của thiết bị đo mức phụ thuộc vào công nghệ đo được sử dụng. Mỗi phương pháp sẽ chuyển đổi sự thay đổi của mức vật liệu thành tín hiệu điện có thể xử lý và truyền đi.

Thiết bị đo mức không tiếp xúc
Với các thiết bị như siêu âm hoặc radar, cảm biến sẽ phát sóng xuống bề mặt môi chất và đo thời gian tín hiệu phản xạ quay trở lại. Từ khoảng cách đo được, hệ thống sẽ tính toán và suy ra mức thực tế.

Ưu điểm của phương pháp này là:

• Không tiếp xúc trực tiếp với môi chất
• Giảm ăn mòn và hao mòn thiết bị
• Phù hợp với môi trường độc hại hoặc nhiệt độ cao
• Đo mức tiếp xúc

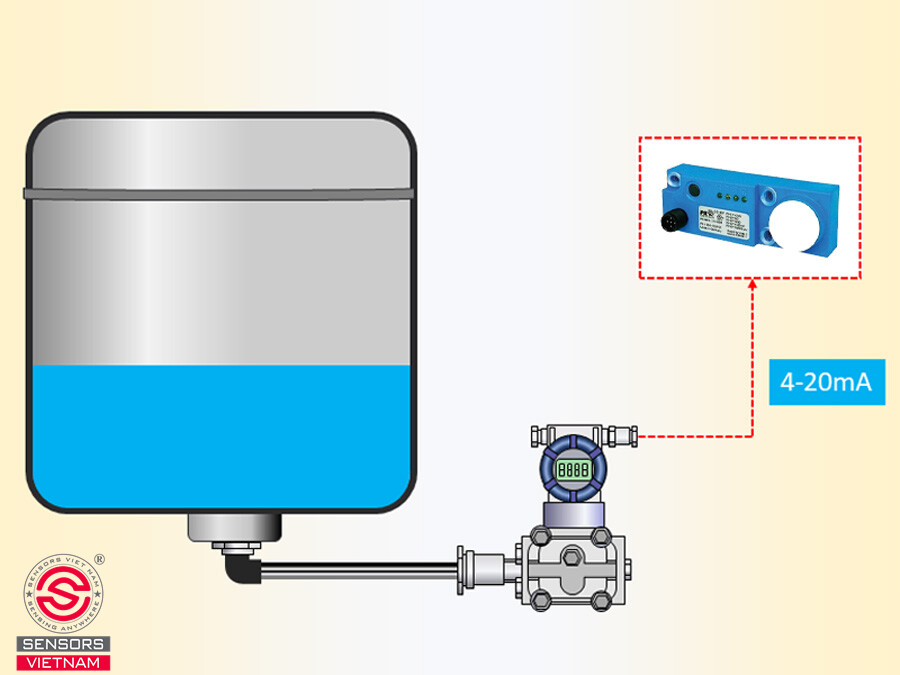

Các thiết bị đo tiếp xúc hoạt động bằng cách đo trực tiếp tác động của môi chất lên cảm biến, chẳng hạn như đo áp suất thủy tĩnh (tỷ lệ với chiều cao cột chất lỏng), đo sự thay đổi điện dung hoặc xác định mức thông qua vị trí cơ học của phao. Phương pháp này thường có độ ổn định cao và phù hợp với các ứng dụng phổ biến như bồn nước, bồn hóa chất hoặc hệ thống kín.

Công tắc báo mức
Công tắc báo mức hoạt động theo nguyên lý đơn giản: khi mức vật liệu đạt đến vị trí cài đặt, thiết bị sẽ phát tín hiệu đóng hoặc ngắt để phục vụ cảnh báo hoặc điều khiển.

Đây là giải pháp hiệu quả để giám sát và kiểm soát mức tại các điểm quan trọng trong hệ thống, bao gồm báo đầy, báo cạn, bảo vệ bơm khỏi tình trạng chạy khô và ngăn ngừa tràn bồn, đồng thời hỗ trợ tự động hóa quá trình vận hành thông qua việc kích hoạt hoặc dừng thiết bị theo các ngưỡng cài đặt sẵn.

Công tắc báo mức được sử dụng để phát hiện mức tại các vị trí xác định. Các dạng phổ biến gồm:

• Công tắc phao
• Công tắc rung
• Công tắc cánh xoay
• Công tắc điện dung

XEM THÊM: CÁC LOẠI CÔNG TẮC ĐO MỨC ĐƯỢC SỬ DỤNG NHIỀU TRONG HVAC

PHÂN LOẠI THIẾT BỊ ĐO MỨC PHỔ BIẾN

Cảm biến đo mức siêu âm

Cảm biến siêu âm sử dụng sóng âm tần số cao để đo khoảng cách tới bề mặt môi chất, từ đó suy ra mức chất lỏng hoặc vật liệu trong bồn chứa. Thiết bị có ưu điểm nổi bật như đo không tiếp xúc, hạn chế ăn mòn và bám bẩn, lắp đặt đơn giản, dễ cấu hình và có chi phí đầu tư hợp lý so với nhiều công nghệ khác.

Nhờ những đặc tính này, cảm biến siêu âm được ứng dụng rộng rãi trong các hệ thống như bồn nước sinh hoạt và công nghiệp, bể hở, hệ thống xử lý nước thải, cũng như trong các hệ thống HVAC để giám sát mực nước, đảm bảo vận hành ổn định và an toàn.

Tuy nhiên, hiệu quả đo có thể bị ảnh hưởng bởi hơi nước, bọt hoặc môi trường có nhiều nhiễu.

Cảm biến đo mức radar

Cảm biến radar sử dụng sóng điện từ tần số cao để đo mức. Đây là công nghệ có độ chính xác và độ ổn định cao trong môi trường khắc nghiệt.

Ưu điểm nổi bật của cảm biến đo mức radar bao gồm khả năng ít bị ảnh hưởng bởi nhiệt độ, áp suất, bụi hoặc hơi, đảm bảo độ chính xác cao trong nhiều điều kiện vận hành khác nhau; đo ổn định trong bồn kín và môi trường phức tạp như có khuấy trộn, bọt hoặc hơi dày; đồng thời phù hợp với cả vật liệu rời và các loại chất lỏng khó đo.

Nhờ đó, thiết bị được ứng dụng điển hình trong các hệ thống như silo xi măng, bồn hóa chất, bồn dầu và nhiên liệu, nơi yêu cầu độ tin cậy cao và khả năng hoạt động liên tục trong điều kiện khắc nghiệt.

Cảm biến đo mức tiếp xúc

Cảm biến đo mức tiếp xúc là nhóm thiết bị đo trực tiếp thông qua sự tiếp xúc với môi chất, bao gồm các công nghệ như đo áp suất thủy tĩnh, đo điện dung và phao cơ, thường được sử dụng trong các ứng dụng tiêu chuẩn cần độ ổn định cao và tín hiệu đo liên tục.

Ưu điểm nổi bật của cảm biến đo mức radar bao gồm khả năng ít bị ảnh hưởng bởi nhiệt độ, áp suất, bụi hoặc hơi, nhờ đó vẫn duy trì độ chính xác cao trong nhiều điều kiện vận hành khác nhau; đo ổn định trong bồn kín và các môi trường phức tạp như có khuấy trộn, bọt hoặc hơi dày; đồng thời phù hợp với cả vật liệu rời và các loại chất lỏng khó đo, nơi các công nghệ khác dễ bị sai lệch.

Nhờ những đặc tính này, thiết bị được ứng dụng rộng rãi trong các hệ thống như silo xi măng, bồn hóa chất, bồn dầu và nhiên liệu, đặc biệt ở những vị trí yêu cầu độ tin cậy cao, vận hành liên tục và hạn chế tối đa sai số đo.

ỨNG DỤNG THỰC TẾ CỦA THIẾT BỊ ĐO MỨC

Thiết bị đo mức được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và hạ tầng:

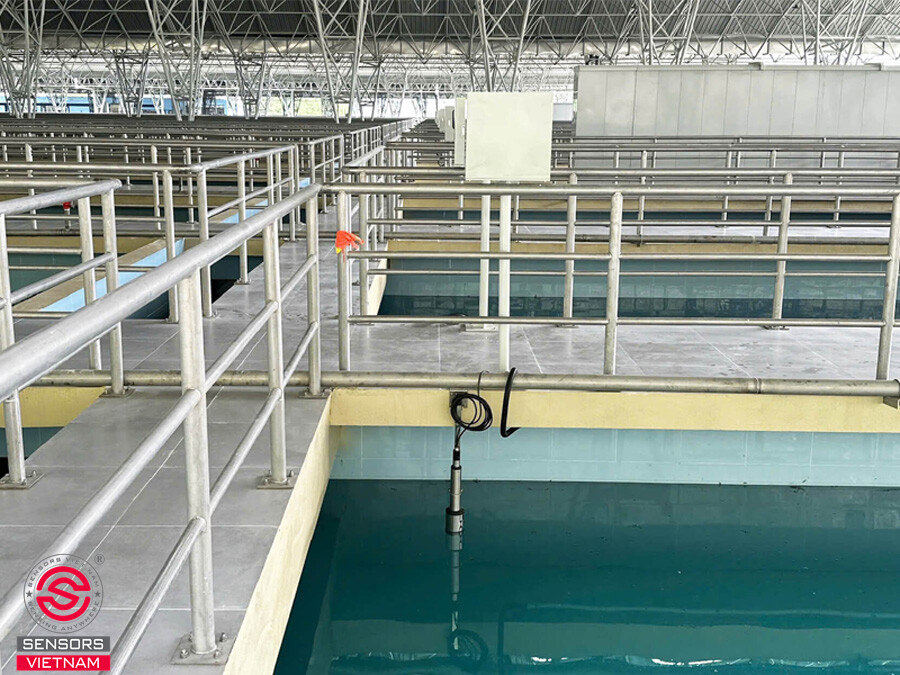

• Trong hệ thống cấp thoát nước, thiết bị giúp kiểm soát mực nước trong bồn chứa, giếng và trạm bơm, đảm bảo vận hành liên tục và tránh sự cố tràn hoặc cạn.
• Trong nhà máy công nghiệp, cảm biến đo mức được sử dụng để giám sát nguyên liệu, hóa chất và nhiên liệu, phục vụ điều khiển tự động và đảm bảo an toàn sản xuất.

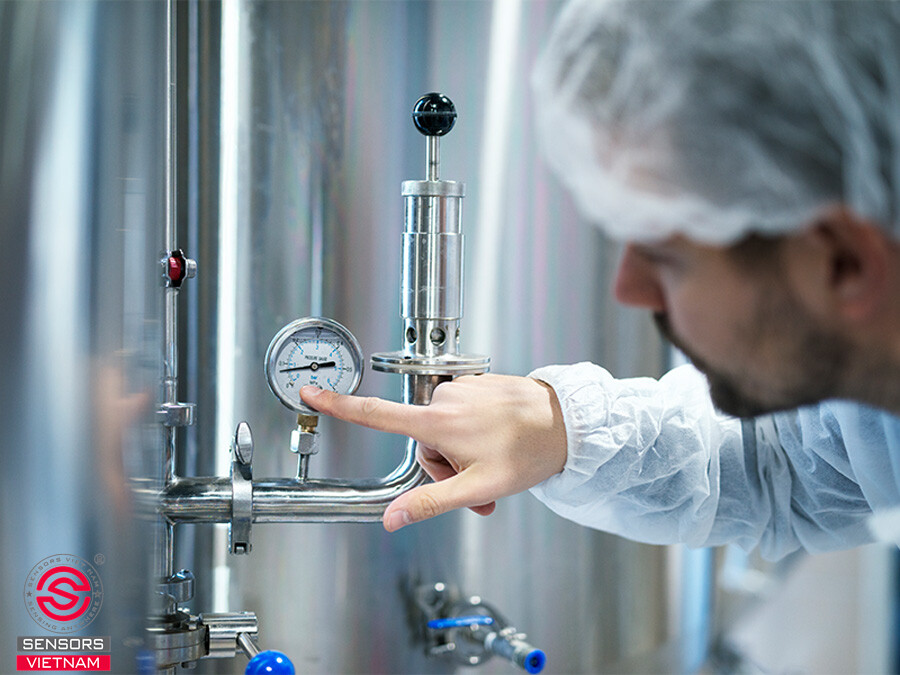

• Trong ngành thực phẩm và đồ uống, thiết bị đo mức hỗ trợ kiểm soát quy trình chiết rót, lưu trữ nguyên liệu và đảm bảo tiêu chuẩn vệ sinh.
• Trong ngành xi măng và vật liệu rời, cảm biến radar và công tắc báo mức giúp kiểm soát mức trong silo, tránh hiện tượng tắc nghẽn, tràn hoặc thiếu hụt vật liệu.
• Trong hệ thống HVAC và tòa nhà, thiết bị đo mức được sử dụng để giám sát bồn nước, bồn ngưng, tháp giải nhiệt và các hệ thống phụ trợ.

NHỮNG LƯU Ý QUAN TRỌNG KHI LỰA CHỌN THIẾT BỊ ĐO MỨC

Việc lựa chọn thiết bị đo mức không phù hợp là nguyên nhân phổ biến dẫn đến sai số đo và sự cố vận hành. Một số yếu tố cần xem xét:

• Đặc tính môi chất: lỏng, rắn, có bọt, ăn mòn hay không
• Điều kiện môi trường: nhiệt độ, áp suất, bụi, hơi
• Yêu cầu độ chính xác và tín hiệu đầu ra
• Kiểu bồn chứa: kín hay hở, có khuấy trộn hay không

Một số sai lầm thường gặp:

• Sử dụng siêu âm trong môi trường nhiều hơi
• Dùng phao cơ cho hóa chất ăn mòn
• Lắp đặt sai vị trí gây nhiễu tín hiệu

Việc đánh giá đúng điều kiện thực tế sẽ giúp lựa chọn công nghệ đo phù hợp, đảm bảo hệ thống hoạt động ổn định và lâu dài.

XEM THÊM: CẢM BIẾN ĐO MỨC THỦY TINH DẠNG THẢ CHÌM

GIẢI PHÁP THIẾT BỊ ĐO MỨC TỪ SENSORS VIỆT NAM - NHÀ CUNG CẤP CẢM BIẾN HÀNG ĐẦU VIỆT NAM

Sensors Việt Nam cung cấp đa dạng các giải pháp thiết bị đo mức, bao gồm cảm biến siêu âm, radar, cảm biến tiếp xúc và công tắc báo mức chính hãng, đáp ứng đầy đủ yêu cầu kỹ thuật trong nhiều lĩnh vực công nghiệp và HVAC.

Nếu bạn có nhu cầu đối với thiết bị đo mức, liên hệ Sensors Việt Nam để được tư vấn chi tiết và nhận báo giá nhanh cho dự án của bạn. Lựa chọn đúng thiết bị đo mức không chỉ giúp hệ thống vận hành ổn định mà còn là nền tảng để nâng cao hiệu quả và an toàn trong toàn bộ quy trình sản xuất.
