Trong các môi trường yêu cầu kiểm soát độ sạch nghiêm ngặt như phòng sạch dược phẩm, phòng mổ hay sản xuất vi điện tử, việc duy trì dòng khí ổn định là cần thiết. Cảm biến đo vận tốc dòng chảy tầng đóng vai trò quan trọng trong việc giám sát chính xác luồng khí này, giúp đảm bảo tiêu chuẩn vận hành và ngăn ngừa rủi ro ô nhiễm.

DÒNG CHẢY TẦNG LÀ GÌ ?
Trước khi tìm hiểu về cảm biến đo vận tốc dòng chảy tầng, cần nắm rõ bản chất của hiện tượng vật lý mà thiết bị này giám sát.

Dòng chảy tầng là trạng thái chuyển động của chất lưu, bao gồm khí hoặc chất lỏng, trong đó các phần tử di chuyển theo các lớp song song, ổn định và không xảy ra xáo trộn giữa các lớp. Vận tốc tại mỗi điểm gần như không thay đổi theo thời gian và không xuất hiện dòng xoáy rõ rệt.

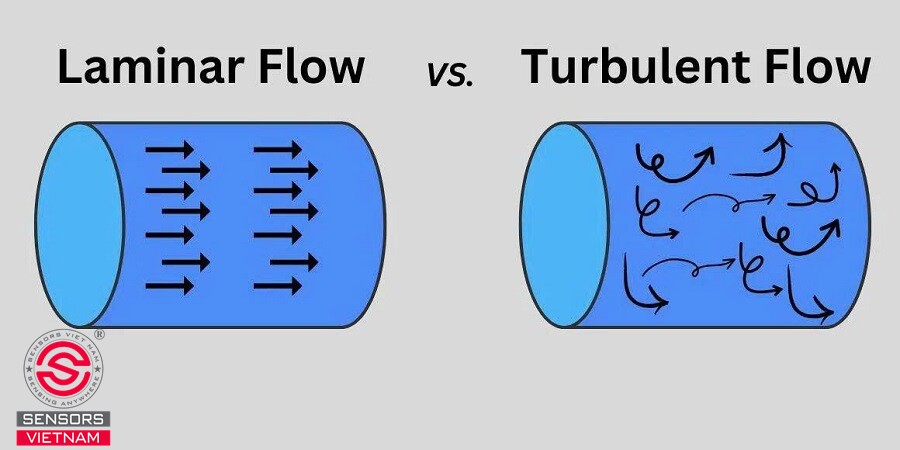

Ngược lại, dòng chảy rối có đặc trưng là chuyển động hỗn loạn, vận tốc và áp suất biến thiên liên tục theo không gian và thời gian. Ranh giới phân cách hai chế độ dòng chảy được xác định bởi số Reynolds (Reynolds number). Với dòng chảy trong ống, quy ước thường dùng là:

• Khi Re < 2300, dòng chảy ở trạng thái tầng.
• Khi Re > 4000, dòng chảy chuyển sang trạng thái rối hoàn toàn.
• Khoảng 2300≤ Re ≤4000 là vùng chuyển tiếp, không ổn định, phụ thuộc điều kiện thực tế

Trong ứng dụng phòng sạch và HVAC kiểm soát độ sạch, dòng chảy tầng được tạo ra chủ động bằng cách duy trì vận tốc dòng khí ở mức thấp, thường từ 0,3 đến 0,5 m/s, sau khi đi qua bộ lọc HEPA hoặc ULPA, tạo thành dòng khí một chiều ổn định đi từ trần xuống sàn hoặc theo phương ngang tùy thiết kế phòng.

CẢM BIẾN ĐO VẬN TỘC DÒNG CHẢY TẨNG LÀ GÌ ?
Cảm biến đo vận tốc dòng chảy tầng là thiết bị chuyên dụng đo lường vận tốc tức thời của luồng không khí trong điều kiện dòng chảy tầng, là nơi có dải vận tốc rất thấp, thường từ 0,1 đến 2 m/s, nơi các cảm biến gió thông thường thiếu độ nhạy và độ chính xác cần thiết.

Khác với cảm biến vận tốc gió thông thường dùng trong ống gió HVAC (hoạt động ở dải 1-20 m/s), cảm biến đo vận tốc dòng chảy tầng được tối ưu hóa đặc biệt cho môi trường vận tốc thấp, đòi hỏi độ phân giải cao, độ ổn định dài hạn xuất sắc và khả năng chống nhiễu từ bụi, hơi ẩm và hóa chất khử trùng trong phòng sạch.

Ngoài đo vận tốc không khí, phần lớn các model hiện đại còn tích hợp thêm đầu đo nhiệt độ trên cùng một đầu dò, cung cấp đồng thời hai thông số vận tốc và nhiệt độ trong một thiết bị, phục vụ cho việc giám sát và điều chỉnh hiệu suất hệ thống

THAM KHẢO SẢN PHẨM: CẢM BIẾN VẬN TỐC DÒNG CHẢY TẦNG EE680-T15L300TG5GA6

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN ĐO VẬN TỘC DÒNG CHẢY TẨNG
Cảm biến đo vận tốc dòng chảy tầng thế hệ hiện đại hầu hết sử dụng công nghệ màng nhiệt mỏng, đây là phiên bản cải tiến từ nguyên lý nhiệt điện trở đã được phát triển từ năm 1914.
Cấu tạo phần tử đo gồm hai điện trở được chế tạo bằng công nghệ màng mỏng, lắng đọng trên một đế thủy tinh cực nhỏ:

• Điện trở thứ nhất đóng vai trò cảm biến nhiệt độ môi trường (Ta​), liên tục đo nhiệt độ của dòng khí xung quanh.
• Điện trở thứ hai được cấp điện để duy trì ở nhiệt độ cao hơn nhiệt độ môi trường một lượng không đổi - đây là phần tử gia nhiệt (heater) với nhiệt độ Th

Khi không khí chảy qua đầu dò, hiệu ứng đối lưu nhiệt làm nguội phần tử gia nhiệt. Vận tốc dòng khí càng cao, tốc độ tản nhiệt càng lớn. Để duy trì chênh lệch nhiệt độ cố định, mạch điện tử điều khiển phải liên tục điều chỉnh công suất điện cấp cho phần tử gia nhiệt. Công suất điện này chính là thước đo trực tiếp của vận tốc dòng khí.

Công nghệ màng nhiệt mỏng có lợi thế vượt trội so với loại dây nhiệt trong các phòng sạch, phòng thí nghiệm. Cảm biến dây nhiệt (hot wire) truyền thống có độ phân giải tần số rất cao nhưng sử dụng sợi kim loại cực mảnh (đường kính cỡ 0,004-0,005 mm), rất dễ gãy và nhạy cảm với bụi, chất lỏng và va chạm cơ học. Trong môi trường phòng sạch có các chu kỳ vệ sinh định kỳ bằng H2O2, cồn và các hóa chất khử trùng mạnh, cảm biến dây nhiệt gần như không phù hợp về độ bền
Cảm biến màng nhiệt mỏng có phần tử đo là lớp màng dẫn điện dày 1-5 μm được lắng đọng trên đế thủy tinh hoặc ceramic, bền hơn đáng kể về mặt cơ học. Các nhà sản xuất như E+E Elektronik còn bổ sung thêm lớp phủ bảo vệ đặc biệt giúp phần tử đo chịu được H2O2 và các hóa chất khử trùng ăn mòn.

XEM THÊM: CẢM BIẾN ĐO TỐC ĐỘ GIÓ TRONG ĐƯỜNG ỐNG - “NGƯỜI HÙNG” CỦA HVAC

CẤU TẠO CỦA CẢM BIẾN ĐO VẬN TỘC DÒNG CHẢY TẨNG
Một thiết bị hoàn chỉnh thường gồm các thành phần sau:

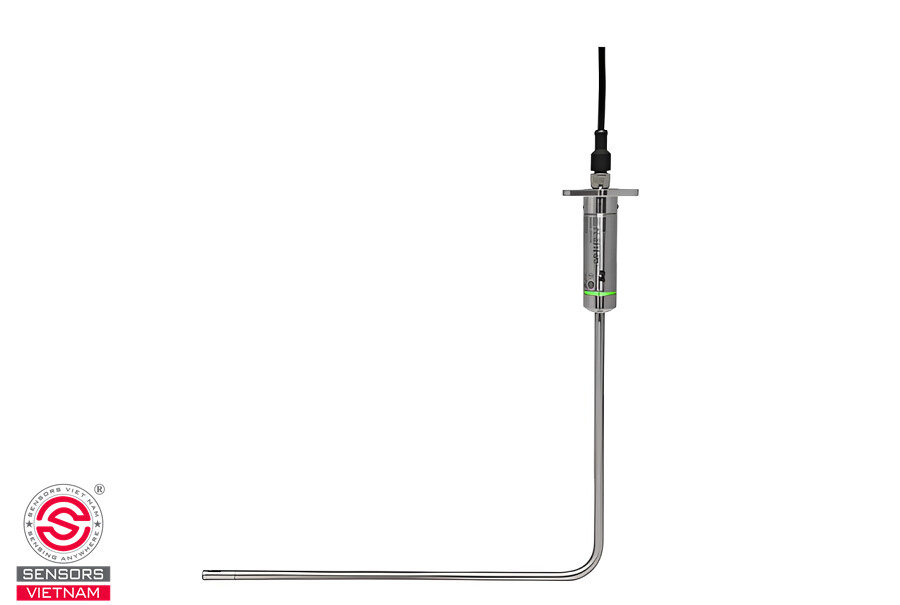

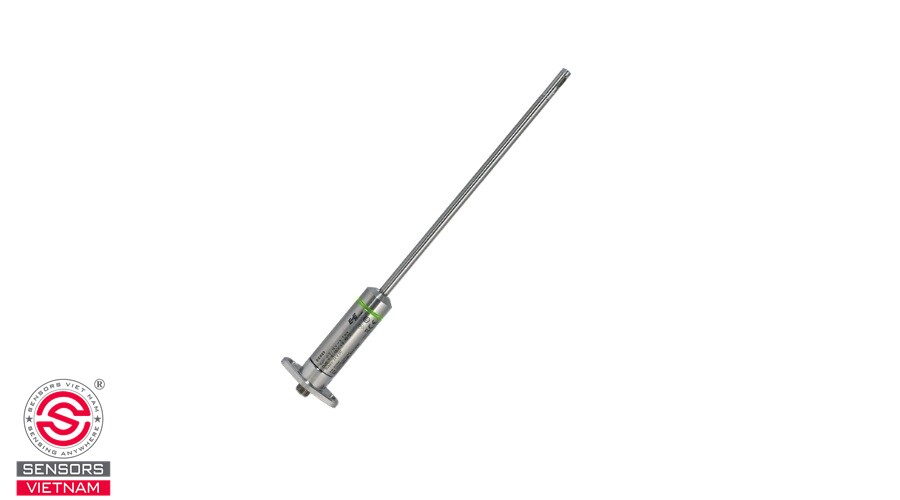

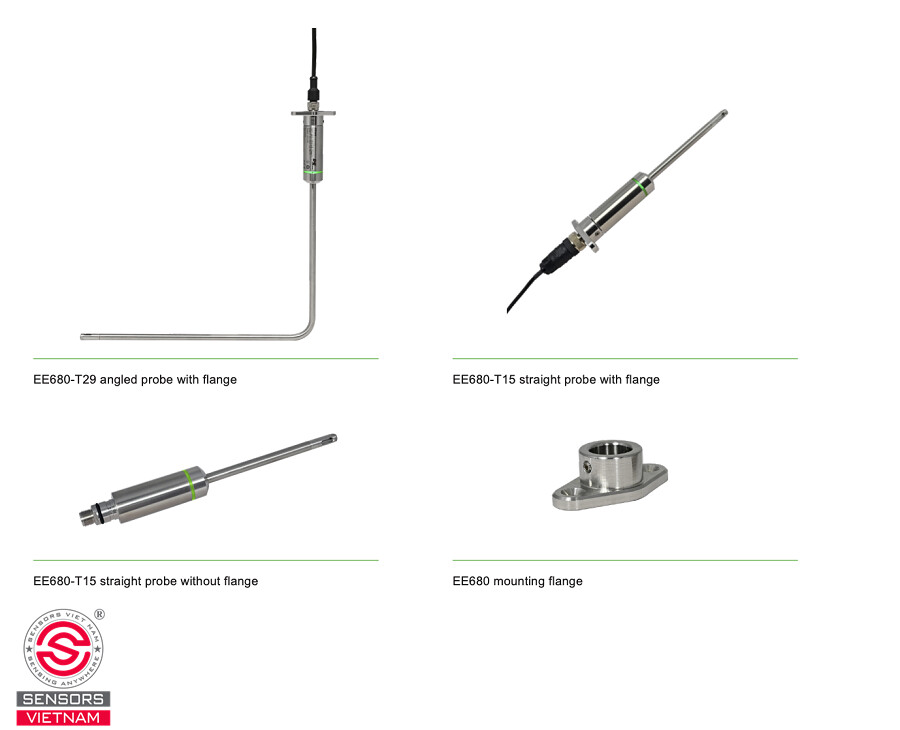

• Đầu dò đo là phần cắm vào vùng cần đo, chứa phần tử màng nhiệt mỏng. Đầu dò thường làm bằng thép không gỉ, có nhiều chiều dài tùy chọn để phù hợp độ sâu lắp đặt. Một số model cung cấp cả phiên bản thẳng và phiên bản góc vuông (angled) để tiếp cận các vị trí lắp đặt khó.
• Mạch điện tử xử lý tín hiệu thực hiện điều khiển vòng kín, tuyến tính hóa tín hiệu, bù nhiệt độ môi trường và chuyển đổi sang đầu ra chuẩn công nghiệp.
• Hộp điện tử (transmitter housing) gắn ngoài vùng đo, chứa mạch điện và các cổng kết nối. Hộp thường có cấp bảo vệ IP54 trở lên, chế tạo từ vật liệu không phát sinh hạt bụi để phù hợp môi trường phòng sạch.
• Đèn LED chỉ thị trạng thái trên một số model cao cấp (như E+E EE680) tích hợp vòng LED hiển thị tình trạng dòng chảy so với ngưỡng cài đặt, giúp kỹ thuật viên nhận biết nhanh bằng mắt mà không cần thiết bị đọc.
• Đầu ra tín hiệu hỗ trợ các chuẩn công nghiệp phổ biến: 4 - 20 mA, 0 - 10 V, RS485/Modbus RTU, hoặc kết hợp nhiều loại trên một thiết bị.

XEM THÊM: 4 NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN ĐO GIÓ PHỔ BIẾN NHẤT

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN ĐO VẬN TỘC DÒNG CHẢY TẨNG

Khi lựa chọn cảm biến đo vận tốc dòng chảy tầng, kỹ thuật viên cần đánh giá các thông số sau:

• Dải đo vận tốc thường từ 0,1 m/s đến 2 m/s, đây là đặc trưng phân biệt thiết bị chuyên dụng cho dòng chảy tầng với cảm biến vận tốc thông thường. Một số model mở rộng lên đến 5 m/s để linh hoạt hơn trong ứng dụng.
• Độ chính xác điển hình đạt ±(0,04 m/s + 2% giá trị đo) trong dải 0,15 - 1 m/s theo hiệu chuẩn đa điểm tại nhà máy. Đây là mức độ chính xác đặc biệt quan trọng vì ở vận tốc thấp 0,3 - 0,5 m/s, sai số tuyệt đối nhỏ có ý nghĩa rất lớn.
• Nhiệt độ môi trường hoạt động thường từ 0°C đến 50°C hoặc 60°C. Độ ẩm cho phép từ 0% đến 95% RH không đọng sương.
• Cấp bảo vệ hộp điện tử thường IP54, đầu dò thường IP65. Kết nối điện thường qua đầu nối M12 không gỉ chịu hóa chất.
• Điện áp cấp nguồn 24 VDC. Thời gian phản hồi của công nghệ màng nhiệt thường dưới 1 giây, đủ nhanh để phát hiện sự thay đổi đột ngột của dòng chảy trong phòng sạch.
• Tuân thủ GMP (Good Manufacturing Practice) là yêu cầu bắt buộc cho các model dùng trong ngành dược phẩm và vi điện tử, bao gồm vật liệu tiếp xúc không phát sinh hạt, khả năng vệ sinh và khử trùng định kỳ.

ỨNG DỤNG CỦA CẢM BIẾN ĐO VẬN TỘC DÒNG CHẢY TẨNG
1. Phòng sạch dược phẩm và công nghệ sinh học
Đây là ứng dụng chủ yếu của cảm biến đo vận tốc dòng chảy tầng. Theo tiêu chuẩn EU GMP Annex 1 và ISO 14644, môi trường sản xuất vô trùng Grade A bắt buộc phải duy trì dòng khí một chiều với vận tốc trung bình 0,45 m/s ± 20% tại mặt phẳng làm việc. Việc xác nhận và giám sát liên tục vận tốc laminar flow bằng cảm biến được kiểm định là yêu cầu pháp lý bắt buộc, không thể thay thế bằng phương pháp thủ công.
Các ứng dụng cụ thể bao gồm: tủ cấy vi sinh, tủ an toàn sinh học cấp II và III, isolator bào chế thuốc vô trùng, thiết bị cân bột dược phẩm (weighing booth/RLAF), và đường pha chế thuốc tiêm.

2. Ngành vi điện tử và bán dẫn
Quy trình sản xuất linh kiện bán dẫn yêu cầu môi trường ISO Class 1 - 3, tương đương mật độ hạt dưới 10 hạt/m³ với kích thước ≥ 0,1 μm. Dòng chảy tầng trong các buồng sạch phải được giám sát liên tục với độ chính xác cao để ngăn ô nhiễm hạt bụi phá hủy cấu trúc vi mạch trong quá trình quang khắc.

3. Tủ an toàn sinh học và phòng thí nghiệm nghiên cứu
Trong tủ an toàn sinh học, cảm biến vận tốc laminar flow thực hiện hai chức năng đồng thời: giám sát luồng khí đi xuống bảo vệ mẫu sinh học bên trong và giám sát luồng khí vào qua mặt mở phía trước bảo vệ người vận hành. Sự suy giảm vận tốc của bất kỳ luồng nào đều báo hiệu nguy cơ ô nhiễm chéo và cần phải dừng vận hành ngay.

4. Hệ thống thông gió phòng mổ
Phòng mổ tiêu chuẩn cao sử dụng hệ thống trần gió tạo dòng chảy tầng thổi thẳng xuống bàn mổ, duy trì vùng ISO Class 5 cục bộ để bảo vệ vết thương mổ khỏi vi khuẩn phát sinh từ nhân viên y tế.

Bên cạnh đó, cảm biến tốc độ dòng chảy tầng còn được ứng dụng trong:
- Sản xuất linh kiện điện tử và vi điện tử như MEMS, cảm biến, camera…
- Sản xuất thực phẩm sạch và nước uống tinh khiết.
- Sản xuất mỹ phẩm.
- Chế tạo và bảo dưỡng linh kiện quân sự/hàng không.
- Hệ thống HVAC cao cấp (trong các phòng VIP, tòa nhà thông minh, trung tâm điều hành, phòng máy chủ…).
- Trạm khí tượng cấp.
