Trong các hệ thống HVAC, BMS và giám sát chất lượng không khí, việc lựa chọn tín hiệu ngõ ra cho cảm biến CO2 không chỉ ảnh hưởng đến độ chính xác đo lường mà còn quyết định khả năng tích hợp và vận hành ổn định của toàn hệ thống. Vậy giữa 4-20mA, 0-10V và Modbus RS-485, đâu là lựa chọn phù hợp cho từng ứng dụng cụ thể? Bài viết dưới đây sẽ giúp bạn hình dung rõ hơn và tìm được loại cảm biến khí CO2 phù hợp với nhu cầu và hệ thống của bạn.

KHÁI QUÁT VỀ CẢM BIẾN KHÍ CO2 VÀ TÍN HIỆU NGÕ RA

Trong các hệ thống kiểm soát chất lượng không khí, cảm biến CO2 không chỉ đơn thuần là thiết bị đo nồng độ mà còn là điểm đầu vào dữ liệu quan trọng truyền thông tin về bộ điều khiển trung tâm như BMS, PLC hoặc hệ thống HVAC.

Tín hiệu đầu ra của cảm biến chính là cầu nối giữa đo lường và điều khiển, quyết định mức độ chính xác, ổn định và khả năng tích hợp của toàn hệ thống.

Hiện nay, ba chuẩn tín hiệu phổ biến nhất trong cảm biến CO2 là:

• 4-20mA - tín hiệu dòng analog
• 0-10V - tín hiệu điện áp analog
• Modbus RS-485 - giao thức truyền thông số

Việc lựa chọn đúng loại tín hiệu ngay từ khâu thiết kế sẽ giúp hệ thống tránh sai số do nhiễu, giảm chi phí nâng cấp và đảm bảo khả năng mở rộng trong tương lai, đặc biệt khi các hệ thống HVAC và BMS ngày càng hướng đến tự động hóa và quản lý thông minh.

XEM THÊM: CẢM BIẾN CO2 LÀ GÌ? HIỂU KỸ ĐỂ CHỌN ĐÚNG VÀ DÙNG BỀN!

NGUYÊN LÝ HOẠT ĐỘNG VÀ SỰ KHÁC BIỆT CỦA TÍN HIỆU NGÕ RA
Điểm khác biệt cốt lõi giữa ba loại tín hiệu nằm ở cách biểu diễn và truyền dữ liệu.

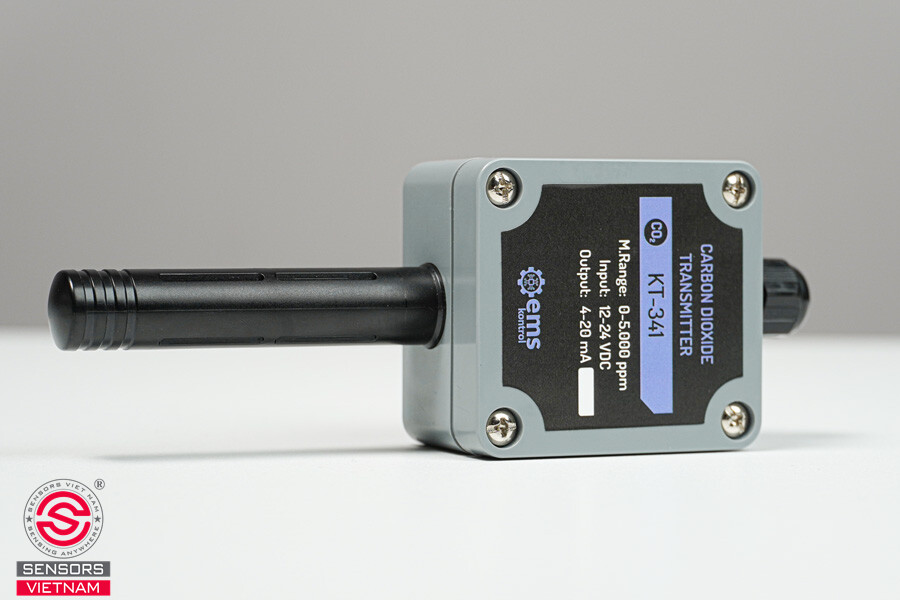

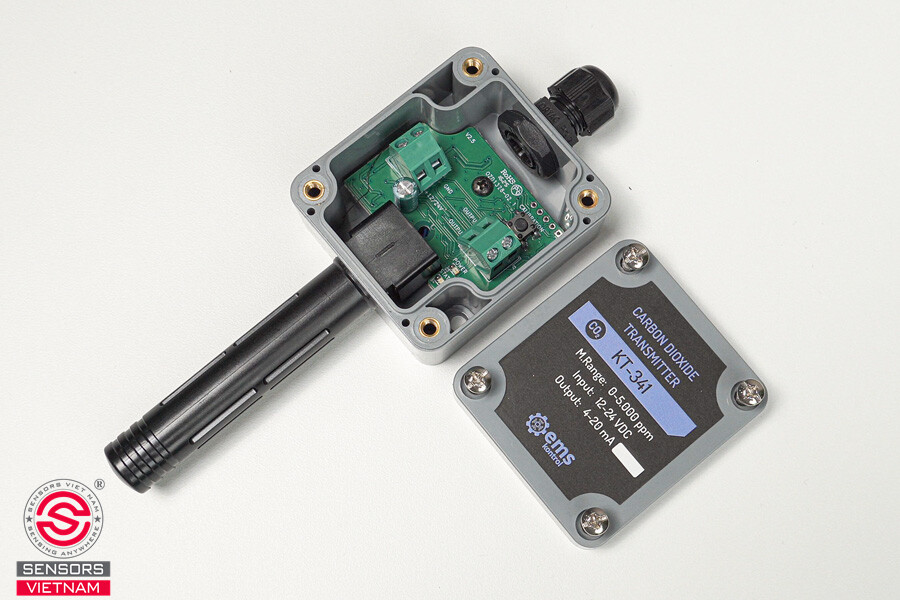

1. Cảm biến khí CO2 tín hiệu 4-20mA
Tín hiệu 4-20mA là dạng dòng điện analog, trong đó giá trị đo CO2 được ánh xạ thành dòng điện chạy trong vòng đo. Thường theo quy ước:

• 4 mA tương ứng với giá trị đo nhỏ nhất (ví dụ 400 ppm),
• 20 mA tương ứng với giá trị đo lớn nhất (ví dụ 5.000 ppm).

Việc sử dụng dòng điện thay vì điện áp giúp tín hiệu gần như không bị suy hao theo chiều dài dây, đồng thời có khả năng chống nhiễu rất tốt, đặc biệt trong môi trường công nghiệp có nhiều biến tần, động cơ và nhiễu điện từ.

Thêm vào đó, cơ chế live-zero (0 mA tương ứng với sự cố đứt dây hoặc lỗi) giúp hệ thống dễ dàng phát hiện lỗi tín hiệu và thực hiện bảo vệ tự động.

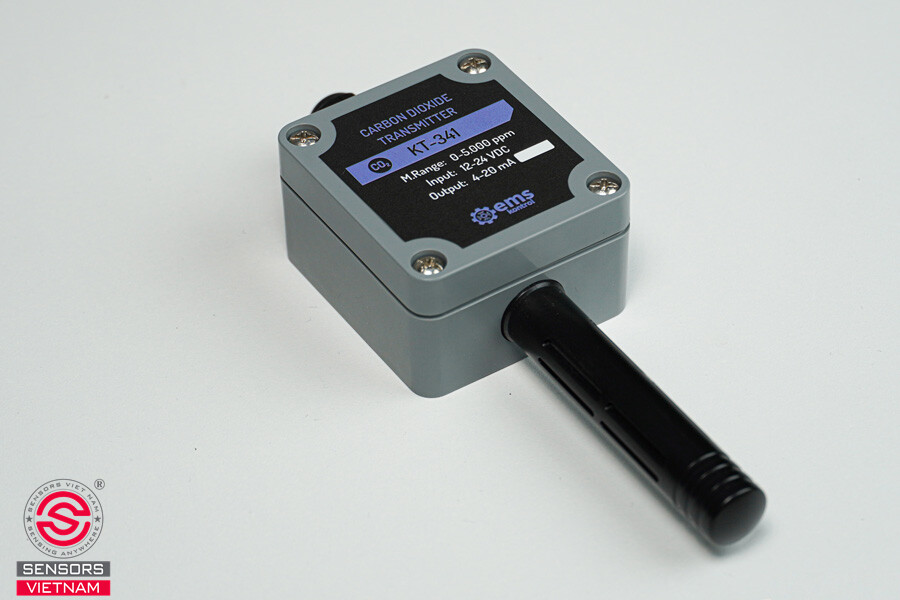

2. Cảm biến khí CO2 tín hiệu 0-10V
Tín hiệu 0-10V là dạng điện áp analog, trong đó:

• 0 V đại diện cho giá trị đo nhỏ nhất,
• 10 V đại diện cho giá trị đo lớn nhất.

Ưu điểm chính là cách đọc tín hiệu đơn giản, dễ dàng tích hợp với nhiều bộ điều khiển BMS, relay đơn giản và hệ thống điều khiển tòa nhà truyền thống.

Nhược điểm là điện áp dễ bị sụt áp và chiếm nhiễu khi dây dẫn dài hoặc bố trí gần nguồn điện mạnh, nếu không sử dụng dây chống nhiễu và biện pháp bảo vệ phù hợp.

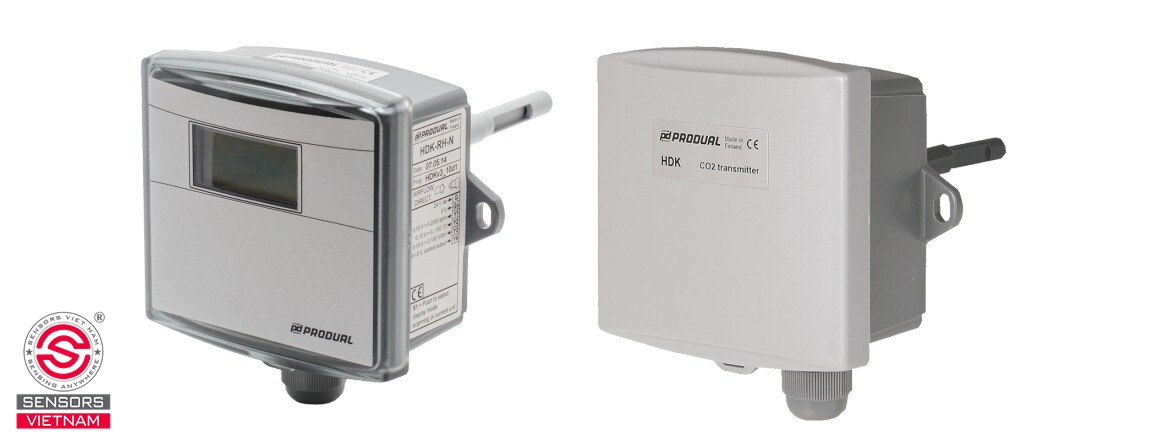

3. Cảm biến khí CO2 tín hiệu Modbus RS‑485
Khác với hai chuẩn analog, Modbus RS-485 là giao thức truyền thông số, sử dụng đường truyền RS-485 để gửi dữ liệu dạng gói tin.

Tín hiệu không còn là một giá trị liên tục mà là một chuỗi dữ liệu được mã hóa, cho phép truyền đồng thời nhiều thông số trên cùng một bus truyền như:

• Nồng độ CO2,
• Nhiệt độ, độ ẩm,
• Trạng thái lỗi, thời gian, ID thiết bị,…

Modbus RS-485 phù hợp với các hệ thống cần kết nối nhiều thiết bị, cho phép nhiều cảm biến CO2, nhiệt độ, độ ẩm hoạt động trên cùng một bus, giảm số lượng dây và hỗ trợ quản lý tập trung thông qua SCADA, HMI hoặc BMS thông minh.

XEM THÊM: ĐIỂM DANH 5+ CẢM BIẾN TÒA NHÀ THÔNG MINH KHÔNG THỂ THIẾU

ỨNG DỤNG TRONG HVAC VÀ CÔNG NGHIỆP CỦA TỪNG LOẠI TÍN HIỆU

Khi đưa vào vận hành, sự khác biệt giữa ba loại tín hiệu thể hiện rõ ở môi trường ứng dụng, khoảng cách truyền và khả năng tích hợp.

- Cảm biến khí CO2 tín hiệu 4-20mA trong môi trường công nghiệp

4-20mA thường được xem là chuẩn công nghiệp trong nhà máy, khu công nghiệp và hệ HVAC quy mô lớn.

Nhờ đặc tính chống nhiễu cao và khả năng truyền xa hàng trăm mét mà vẫn giữ độ chính xác, tín hiệu 4-20mA rất phù hợp với các hệ thống yêu cầu:

• Điều khiển chính xác van, bơm, quạt,
• Báo động khí CO2,
• Tích hợp với PLC/BMS có đầu vào analog chuẩn.

- Cảm biến khí CO2 0-10V trong hệ thống tòa nhà
0-10V thường được ưu tiên trong các tòa nhà, văn phòng, trung tâm thương mại, nơi khoảng cách từ cảm biến đến tủ điều khiển tương đối ngắn và môi trường nhiễu thấp hơn.

Ưu điểm là chi phí đầu vào (input) thấp, dễ đấu nối và triển khai nhanh, rất phù hợp cho hệ thống điều khiển đơn giản hoặc chỉ cần đọc một giá trị CO2 để điều khiển van, bơm, quạt hoặc hiển thị trên màn hình cục bộ.

- Cảm biến khí CO2 tín hiệu Modbus RS-485 trong hệ thống thông minh
Modbus RS-485 phát huy hiệu quả trong các hệ thống yêu cầu giám sát tập trung, lưu trữ dữ liệu và mở rộng.

Với một bus RS-485, có thể kết nối nhiều cảm biến CO2, nhiệt độ, độ ẩm trên cùng một đường dây, giúp:

• Giảm số lượng dây,
• Dễ quản lý và cấu hình tập trung,
• Tích hợp sâu với SCADA, HMI, PLC, BMS thông minh.

XEM THÊM: CẢM BIẾN CO2 CHẤT LƯỢNG GIÁ TỐT CỦA SENSORS VIỆT NAM TẠI ĐÂY.

ƯU VÀ NHƯỢC ĐIỂM CỦA TÍN HIỆU NGÕ RA 4-20mA, 0-10V, MODBUS RS-485
1. Cảm biến khí CO2 tín hiệu 4-20mA

Cảm biến CO2 tín hiệu 4-20mA được sử dụng chủ yếu trong nhà máy, khu công nghiệp, hệ HVAC quy mô lớn, hệ thống báo động khí CO2, yêu cầu ổn định cao và khoảng cách lắp dài.
- Ưu điểm:

• Khả năng chống nhiễu rất tốt, phù hợp môi trường công nghiệp.
• Truyền xa hàng trăm mét mà vẫn giữ độ chính xác cao.
• Cơ chế live-zero giúp phát hiện đứt dây, lỗi mạch dễ dàng.

- Nhược điểm: Yêu cầu thiết bị đọc hoặc đầu vào (input) hỗ trợ 4-20mA, một số thiết bị điều khiển đơn giản chỉ hỗ trợ 0-10V.

2. Cảm biến khí CO2 tín hiệu 0-10V
Cảm biến khí CO2 ngõ ra 0-10V được áp dụng trong các tòa nhà, văn phòng, trung tâm thương mại, trường học, bệnh viện quy mô vừa, nơi hệ thống điều khiển đơn giản, khoảng cách lắp ngắn.

- Ưu điểm:

• Cách đọc tín hiệu đơn giản, dễ tích hợp với BMS, relay đơn giản và hệ thống điều khiển tòa nhà.
• Chi phí đầu vào thấp, triển khai nhanh, phù hợp với dự án quy mô vừa.

- Nhược điểm:

• Dễ bị nhiễu và sụt áp nếu dây dẫn dài hoặc bố trí gần nguồn điện mạnh.
• Không có cơ chế live-zero rõ ràng, khó phân biệt giữa giá trị 0 thực và lỗi tín hiệu.

XEM THÊM: TÒA NHÀ THÔNG MINH (SMART BUILDING) | XU HƯỚNG ĐẲNG CẤP THẾ KỶ 21

2. Cảm biến khí CO2 tín hiệu MODBUS RS-485
Cảm biến khí CO2 với tín hiệu Modbus RS-485 là thiết bị được sử dụng trong các toà nhà thông minh, data center, bệnh viện lớn, hệ HVAC/IAQ nâng cao, yêu cầu tích hợp nhiều thiết bị và giám sát từ xa.

- Ưu điểm:

• Cho phép truyền nhiều thông số trên cùng một đường truyền, giảm số lượng dây và tăng độ linh hoạt.
• Phù hợp với hệ thống yêu cầu giám sát tập trung, lưu trữ dữ liệu, tích hợp SCADA/HMI/BMS thông minh.

- Nhược điểm:

• Yêu cầu thiết bị điều khiển hoặc gateway hỗ trợ Modbus RTU, chi phí đầu tư ban đầu cao hơn analog.
• Cần cấu hình địa chỉ (address), tốc độ (baudrate), parity… nên độ phức tạp kỹ thuật cao hơn, đòi hỏi kiến thức chuyên sâu.

NÊN CHỌN TÍN HIỆU NÀO CHO CẢM BIẾN CO2 TRONG TỪNG TRƯỜNG HỢP CỤ THỂ?
Việc lựa chọn không nên dựa trên “tín hiệu tốt nhất” mà trên tín hiệu phù hợp nhất với hệ thống hiện tại và định hướng phát triển.

1. Môi trường công nghiệp, nhà xưởng, khoảng cách xa → 4-20mA
Trong nhà máy, khu công nghiệp hoặc hệ thống HVAC quy mô lớn với nhiều nguồn nhiễu và khoảng cách lắp đặt xa, 4-20mA gần như là lựa chọn mặc định.

Khi hệ thống đã sử dụng PLC/BMS có đầu vào analog chuẩn 4-20mA, việc chọn cảm biến CO2 theo chuẩn này giúp tối ưu độ ổn định, giảm nhiễu và dễ tích hợp mà không cần thêm thiết bị trung gian.

2. Tòa nhà, văn phòng, trung tâm thương mại quy mô vừa → 0-10V
Với các tòa nhà, văn phòng, trung tâm thương mại hoặc hệ thống tòa nhà đơn giản, 0-10V là giải pháp hợp lý nhờ tính đơn giản, chi phí thấp và dễ triển khai.

Tín hiệu 0-10V phù hợp khi khoảng cách từ cảm biến đến tủ điều khiển ngắn, môi trường ít nhiễu và yêu cầu chỉ cần đọc một giá trị CO2 để điều khiển van, bơm hoặc hiển thị số liệu trên màn hình cục bộ.

3. Hệ thống thông minh, cần giám sát tập trung và mở rộng → Modbus RS-485
Các dự án yêu cầu:

• Giám sát tập trung nhiều cảm biến CO2,
• Lưu trữ dữ liệu theo thời gian thực,
• Tích hợp với SCADA, HMI, BMS thông minh.

Nhiều dòng cảm biến CO2 hiện nay hỗ trợ đồng thời 4-20mA, 0-10V và Modbus, giúp tăng tính linh hoạt khi phối hợp với hệ thống cũ và chuẩn bị cho mở rộng trong tương lai.

XEM THÊM: CẢM BIẾN CO TOÀ NHÀ LÀ GIẢI PHÁP ĐẢM BẢO AN TOÀN CHO CƯ DÂN

CÁC TIPS KHI LỰA CHỌN SẢN PHẨM CẢM BIẾN KHÍ CO2 PHÙ HỢP VỚI HỆ THỐNG
1. Kiểm tra khả năng tương thích của bộ điều khiển
Một yếu tố quan trọng thường bị bỏ qua là kiểm tra trước đầu vào bộ điều khiển. Trước khi chọn cảm biến CO2, cần xác định rõ PLC/BMS hỗ trợ loại tín hiệu nào: 4-20mA, 0-10V hay Modbus RS-485, để tránh tình trạng mua thiết bị về không tích hợp được.

2. Ưu tiên dòng cảm biến đa ngõ ra
Xu hướng hiện nay là sử dụng các dòng cảm biến hỗ trợ đồng thời nhiều chuẩn tín hiệu, như 4-20mA, 0-10V và Modbus RS-485. Loại cảm biến này giúp tăng tính linh hoạt:

• Dùng tín hiệu analog để kết nối với hệ thống cũ,
• Dùng Modbus để tích hợp với hệ thống mới hoặc mở rộng sau này.

3. Sử dụng bộ chuyển đổi tín hiệu khi cần
Trong trường hợp hệ thống cũ chỉ hỗ trợ một chuẩn tín hiệu nhưng cảm biến mới lại theo chuẩn khác, việc sử dụng bộ chuyển đổi tín hiệu là giải pháp hiệu quả.

Ví dụ:

• Bộ chuyển đổi 4-20mA sang Modbus,
• Bộ chuyển đổi 0-10V sang Modbus.

4. Bố trí dây tín hiệu và chống nhiễu
Việc bố trí dây tín hiệu cũng ảnh hưởng trực tiếp đến chất lượng tín hiệu:

• Với 0-10V, nên dùng dây chống nhiễu (shielded), tránh đi chung dây nguồn và giảm chiều dài đường dây.
• Với Modbus RS-485, cần chú ý đến điện trở kết thúc (termination resistor), cách bố trí dây bus và khoảng cách giữa các thiết bị để đảm bảo truyền dữ liệu ổn định.

XEM THÊM: GIỚI THIỆU CHI TIẾT VỀ CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM

Tín hiệu đầu ra của cảm biến CO2 không chỉ ảnh hưởng đến thiết bị đo mà còn tác động đến toàn hệ thống điều khiển, vận hành và giám sát. Việc lựa chọn cảm biến khí CO2 đúng với hệ thống vận hành sẽ cho phép độ chính xác cao và dễ tích hợp vào hệ thống máy trung tâm PLC/BMS/SCADA. Người dùng cần dựa vào môi trường vận hành, khoảng cách lắp đặt, loại thiết bị điều khiển hiện có để chọn đúng loại tín hiệu ngõ ra.

Nếu bạn quan tâm hoặc cần hỗ trợ đối với sản phẩm cảm biến khí CO2, đừng ngần ngại liên hệ ngay với đội ngũ Sensors Việt Nam để được tư vấn kỹ thuật tận tình và nhanh chóng.
