Trong bất kỳ hệ thống công nghiệp nào, từ xử lý nước, HVAC đến dầu khí và sản xuất thực phẩm, việc kiểm soát dòng chảy không chỉ ảnh hưởng đến hiệu suất mà còn quyết định trực tiếp đến độ an toàn và chi phí vận hành. Khi lưu lượng không được đo lường chính xác, hệ thống có thể vận hành sai tải, tiêu tốn năng lượng hoặc thậm chí gây hư hỏng thiết bị.

Chính vì vậy, thiết bị đo lưu lượng (flow meter) trở thành một thành phần không thể thiếu trong các hệ thống hiện đại. Tuy nhiên, với hàng loạt công nghệ như turbine, điện từ, Coriolis, siêu âm hay vortex, việc lựa chọn đúng thiết bị lại không hề đơn giản.

Bài viết này sẽ giúp bạn hiểu rõ bản chất của thiết bị đo lưu lượng, các nguyên lý đo phổ biến và cách lựa chọn loại phù hợp với từng ứng dụng cụ thể.

KHÁI QUÁT VỀ THIẾT BỊ ĐO LƯU LƯỢNG

Thiết bị đo lưu lượng, còn gọi là lưu lượng kế hoặc flow meter, là thiết bị chuyên dụng dùng để đo tốc độ dòng chảy hoặc tổng lượng chất lỏng, khí hoặc hơi đi qua một điểm xác định trong đường ống theo thời gian.

Kết quả đo có thể được thể hiện dưới dạng lưu lượng tức thời, tức là lượng môi chất đang chảy tại một thời điểm nhất định với đơn vị như m3/h, lít/phút hoặc kg/h. Ngoài ra, thiết bị cũng có thể đo lưu lượng tích lũy, tức tổng lượng đã đi qua trong một khoảng thời gian, tương tự như đồng hồ điện hoặc nước sinh hoạt.

Dữ liệu đo được chuyển đổi thành tín hiệu chuẩn công nghiệp để kết nối với hệ thống điều khiển. Trong đó, 4-20 mA được sử dụng cho tín hiệu analog liên tục, Modbus RTU hoặc TCP và HART dùng cho truyền thông số, tín hiệu xung phục vụ đo tổng lưu lượng, còn relay dùng cho chức năng cảnh báo ngưỡng.

Sự đa dạng của lưu lượng kế trên thị trường xuất phát từ sự khác biệt rất lớn giữa các ứng dụng thực tế. Ví dụ, nước sạch và axit đậm đặc yêu cầu vật liệu hoàn toàn khác nhau, trong khi đo khí nén trong ống nhỏ lại khác với đo nước thải trong đường ống lớn. Ngoài ra, mỗi hệ thống cũng có yêu cầu riêng về độ chính xác, từ ±0,1% cho định lượng chính xác đến mức chỉ cần phát hiện có dòng chảy hay không. Vì vậy, không tồn tại một loại thiết bị có thể phù hợp cho mọi trường hợp.

XEM THÊM: CÁC LOẠI CẢM BIẾN ĐO LƯU LƯỢNG PHỔ BIẾN TẠI VIỆT NAM

ĐIỂM DANH 3 NGUYÊN LÝ ĐO LƯU LƯỢNG CƠ BẢN

Để lựa chọn đúng thiết bị, cần hiểu các phương pháp đo cơ bản được sử dụng trong thiết kế lưu lượng kế.

Phương pháp phổ biến nhất là đo vận tốc dòng chảy và từ đó tính toán lưu lượng. Khi biết vận tốc và tiết diện ống, có thể xác định lưu lượng thể tích một cách trực tiếp. Các thiết bị như turbine, vortex và siêu âm đều hoạt động theo nguyên lý này.

Một phương pháp khác là đo thể tích trực tiếp thông qua cơ chế dịch chuyển dương. Thiết bị sẽ đếm số lần một khoang có thể tích xác định được lấp đầy và di chuyển qua. Cách này cho độ chính xác rất cao và không phụ thuộc vào đặc tính dòng chảy.

Bên cạnh đó, phương pháp đo khối lượng trực tiếp được xem là tiên tiến nhất. Thay vì dựa vào vận tốc hoặc thể tích, thiết bị đo trực tiếp khối lượng dòng chảy thông qua lực quán tính. Công nghệ Coriolis là đại diện tiêu biểu, đặc biệt hiệu quả khi tỷ trọng môi chất thay đổi theo điều kiện vận hành.

PHÂN LOẠI THIẾT BỊ ĐO LƯU LƯỢNG VÀ ỨNG DỤNG THỰC TẾ

1. Cảm biến vận tốc

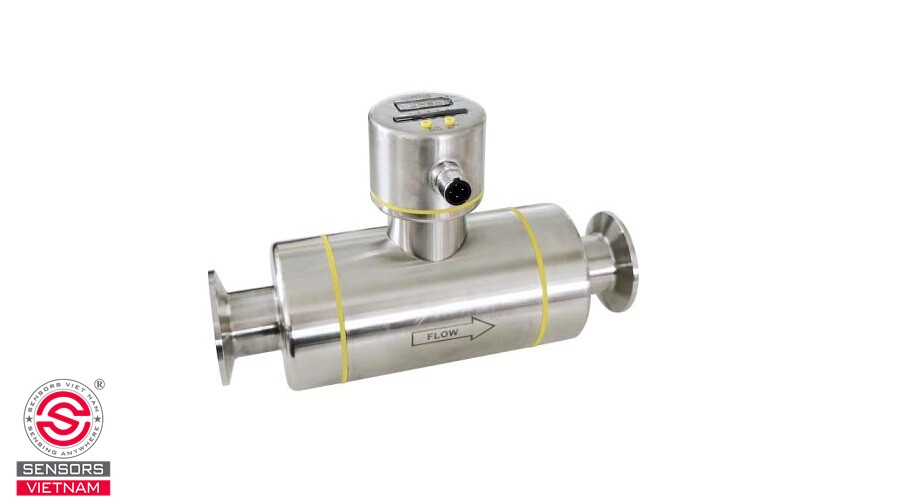

Nhóm cảm biến vận tốc là nhóm phổ biến nhất trong công nghiệp. Các thiết bị trong nhóm này đo tốc độ dòng chảy rồi tính toán lưu lượng thể tích. Có bốn loại như sau:

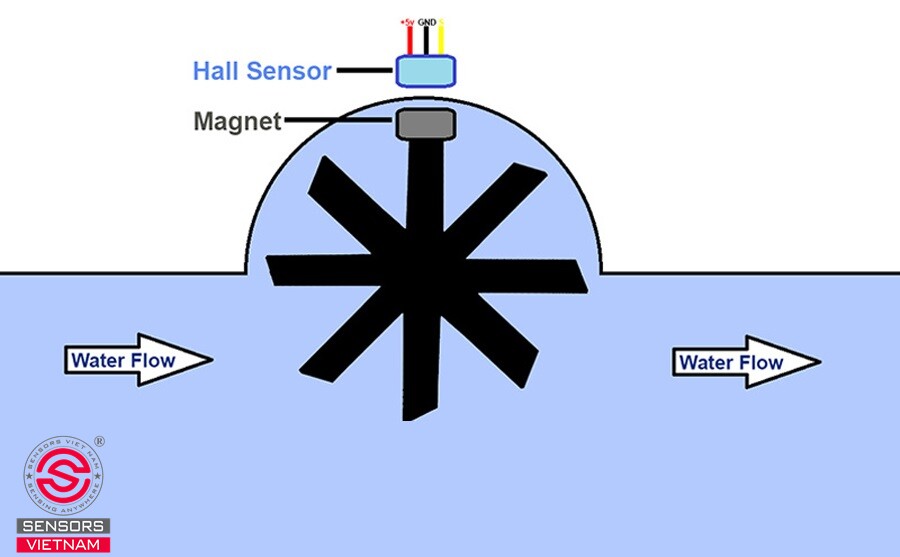

• Lưu lượng kế turbine sử dụng cánh quạt quay theo dòng chảy, trong đó tốc độ quay tỷ lệ với vận tốc dòng. Thiết bị có ưu điểm là đơn giản, chi phí thấp và độ chính xác khá tốt. Tuy nhiên, do có bộ phận cơ học nên dễ mài mòn và không phù hợp với chất lỏng bẩn.
• Lưu lượng kế vortex hoạt động bằng cách tạo xoáy phía sau vật cản trong dòng chảy và đo tần số xoáy để xác định lưu lượng. Nhờ không có bộ phận chuyển động nên thiết bị bền hơn turbine và phù hợp với hơi và khí, tuy nhiên cần lưu lượng tối thiểu để hoạt động ổn định.
• Lưu lượng kế siêu âm đo vận tốc dòng chảy dựa trên chênh lệch thời gian truyền sóng âm. Thiết bị không tiếp xúc môi chất và có thể lắp dạng kẹp ngoài ống nên rất linh hoạt, tuy nhiên độ chính xác phụ thuộc vào điều kiện ống và môi chất.

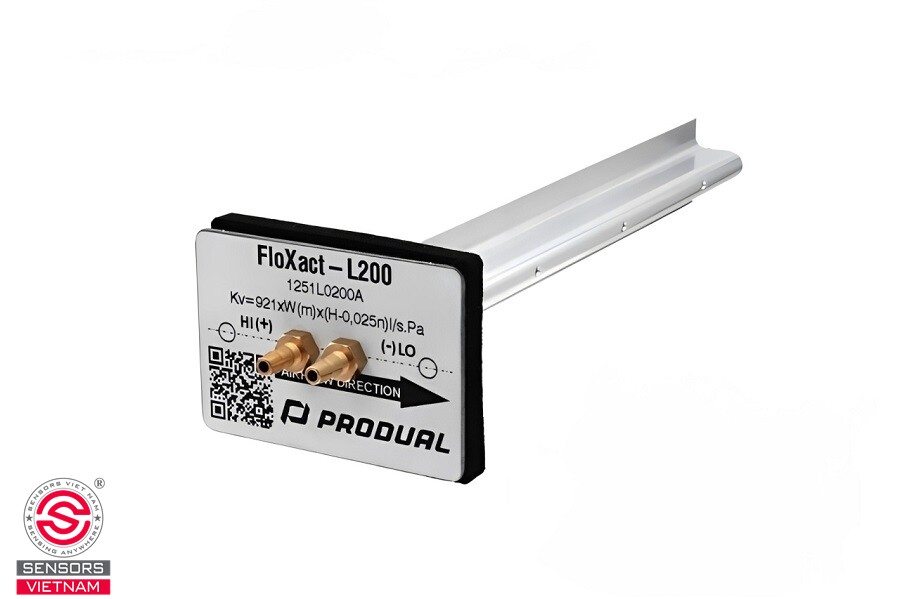

• Pitot tube đo vận tốc dòng bằng chênh lệch áp suất theo nguyên lý Bernoulli. Thiết bị có chi phí thấp và phù hợp cho ống lớn hoặc hệ thống khí, nhưng độ chính xác không cao do chỉ đo tại một điểm.

2. Cảm biến lưu lượng thể tích và khối lượng

Cảm biến lưu lượng thể tích và khối lượng có độ chính xác cao và yêu cầu bảo trì thấp. Lưu lượng kế điện từ là lựa chọn phổ biến cho các chất lỏng dẫn điện như nước, nước thải hoặc dung dịch hóa chất. Thiết bị hoạt động theo định luật Faraday, tạo ra điện áp tỷ lệ với vận tốc dòng chảy. Nhờ không có bộ phận cơ học tiếp xúc môi chất nên gần như không bị mài mòn và ít cần bảo trì. Tuy nhiên, loại này không đo được chất lỏng không dẫn điện như dầu hoặc nước cất.

Lưu lượng kế Coriolis đo trực tiếp lưu lượng khối lượng dựa trên lực Coriolis khi dòng chảy đi qua ống rung. Thiết bị cho độ chính xác rất cao và không bị ảnh hưởng bởi nhiệt độ hay áp suất, đồng thời có thể đo thêm tỷ trọng. Tuy nhiên, chi phí đầu tư lớn nên thường dùng trong các ứng dụng yêu cầu độ chính xác cao như hóa chất hoặc dược phẩm.

Lưu lượng kế nhiệt được sử dụng chủ yếu cho khí, hoạt động dựa trên lượng nhiệt bị dòng khí mang đi từ đầu dò gia nhiệt. Thiết bị có thể đo trực tiếp lưu lượng khối lượng mà không cần bù nhiệt độ hoặc áp suất, phù hợp cho khí nén và khí công nghiệp.

XEM THÊM: CÔNG TẮC LƯU LƯỢNG

3. Công tắc lưu lượng

Công tắc lưu lượng là giải pháp đơn giản khi chỉ cần xác định có dòng chảy hay không. Thiết bị hoạt động theo nguyên tắc đóng ngắt khi lưu lượng đạt ngưỡng, từ đó điều khiển trực tiếp bơm hoặc hệ thống cảnh báo. Một ứng dụng quan trọng là bảo vệ bơm khỏi chạy khô, giúp giảm hư hỏng trong vận hành.

Có hai kiểu công tắc lưu lượng:

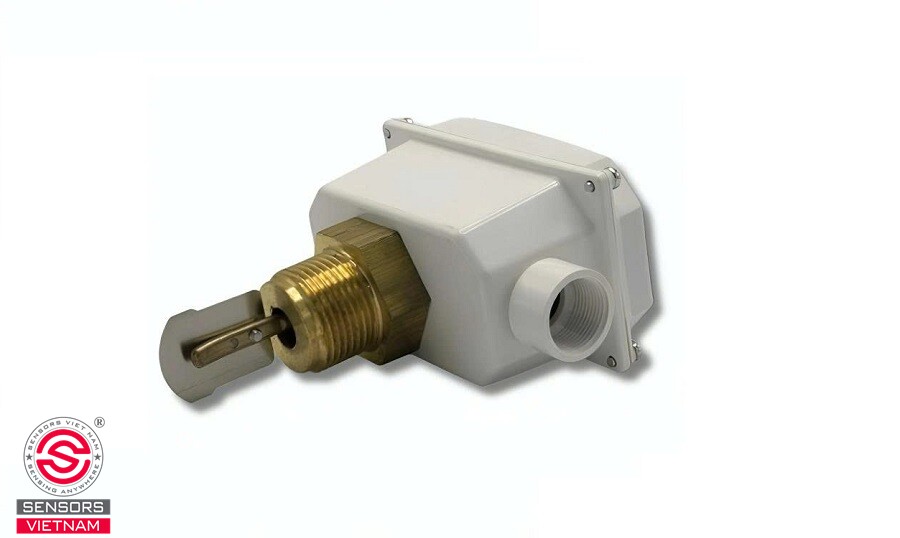

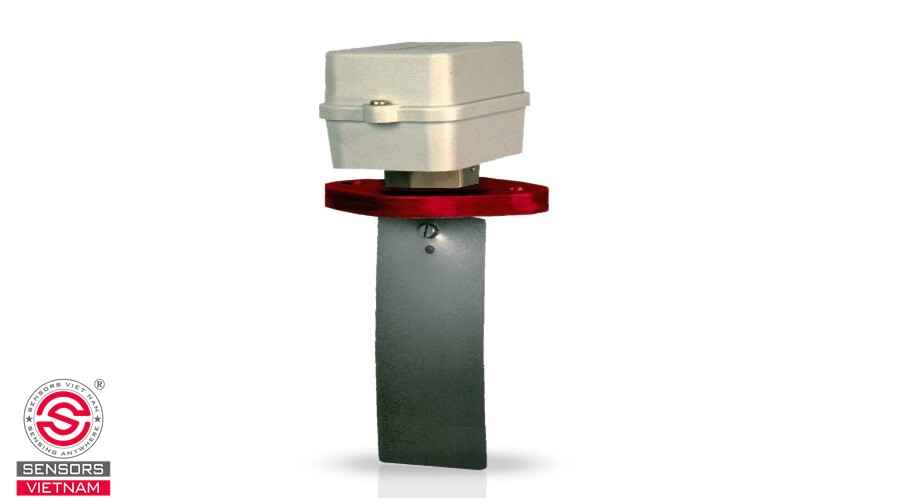

• Công tắc kiểu cánh lật: một cánh nhỏ đặt trong dòng chảy, áp lực dòng đẩy cánh lệch và kích hoạt công tắc. Rẻ, trực quan nhưng có bộ phận cơ học tiếp xúc môi chất.

• Công tắc nhiệt phân tán: không có bộ phận chuyển động: hai đầu dò nhiệt được đặt trong dòng chảy, một đầu được gia nhiệt, chênh lệch nhiệt độ giữa hai đầu thay đổi khi có dòng chảy.

XEM THÊM: ĐỒNG HỒ ĐO LƯU LƯỢNG

4. Đồng hồ lưu lượng

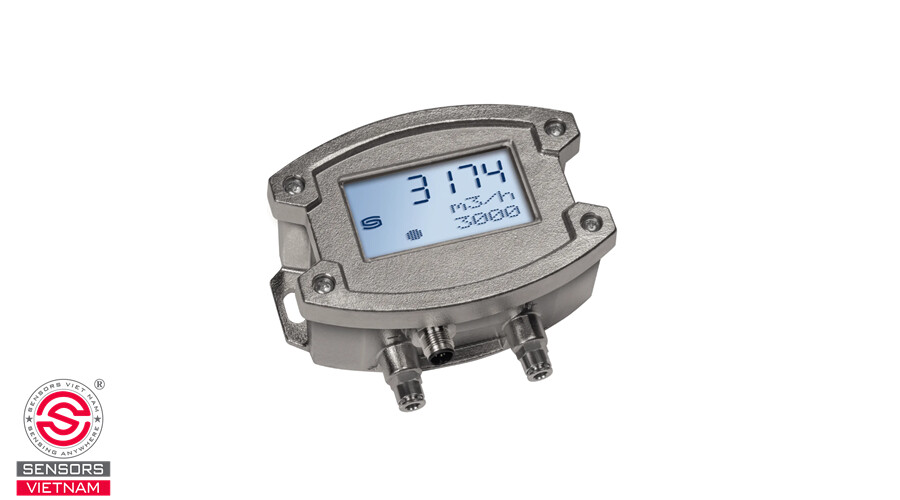

Đồng hồ đo lưu lượng được sử dụng khi cần hiển thị trực tiếp tại chỗ mà không phụ thuộc hệ thống điều khiển. Thiết bị tích hợp màn hình để hiển thị lưu lượng tức thời và tổng lưu lượng. Các loại phổ biến gồm đồng hồ cơ cho chất lỏng nhớt, điện từ cho nước và vortex cho hơi hoặc khí. Một số model hiện đại còn hỗ trợ kết nối dữ liệu khi cần.

ỨNG DỤNG CỦA THIẾT BỊ LƯU LƯỢNG TRONG HỆ THỐNG HVAC

Ứng dụng thực tế của thiết bị đo lưu lượng phụ thuộc vào đặc thù từng ngành. Trong hệ thống HVAC và tòa nhà, lưu lượng kế điện từ được dùng để đo nước lạnh và kết hợp với cảm biến nhiệt độ để tính năng lượng, từ đó tối ưu vận hành và tiết kiệm điện. Công tắc lưu lượng thường được lắp để bảo vệ bơm.

• Trong ngành thực phẩm và đồ uống, thiết bị phải đáp ứng tiêu chuẩn vệ sinh cao. Lưu lượng kế Coriolis được dùng cho định lượng chính xác, điện từ dùng cho chất lỏng và lưu lượng kế nhiệt dùng cho khí trong quá trình đóng gói.

• Trong hóa chất và dầu khí, môi trường khắc nghiệt yêu cầu thiết bị chịu nhiệt, áp suất và ăn mòn tốt. Coriolis và vortex là hai lựa chọn phổ biến, đồng thời thiết bị phải đáp ứng tiêu chuẩn chống cháy nổ.

• Trong xử lý nước và nước thải, lưu lượng kế điện từ được sử dụng rộng rãi nhờ khả năng làm việc ổn định với môi chất bẩn và chi phí bảo trì thấp.

• Trong ngành năng lượng, lưu lượng kế vortex và Coriolis được dùng để đo hơi nước, giúp kiểm soát hiệu suất và chi phí vận hành.

• Trong dược phẩm và công nghệ sinh học, yêu cầu về độ chính xác và vệ sinh rất cao nên lưu lượng kế Coriolis là lựa chọn tiêu chuẩn.

XEM THÊM: THIẾT BỊ ĐO MỨC

Trước khi lựa chọn thiết bị đo lưu lượng, việc xác định đúng nhu cầu thực tế sẽ giúp bạn thu hẹp phạm vi và tránh bị “quá tải” bởi hàng trăm model trên thị trường. Có bốn yếu tố quan trọng cần xem xét.

Trước hết là đặc tính môi chất. Cần xác định rõ đó là chất lỏng hay khí, có dẫn điện hay không, có chứa hạt lơ lửng hay không, độ nhớt cao hay thấp và có tính ăn mòn hay không. Những yếu tố này sẽ quyết định công nghệ nào phù hợp hoặc cần loại trừ ngay từ đầu.

Tiếp theo là yêu cầu về độ chính xác. Mỗi ứng dụng có tiêu chuẩn khác nhau, ví dụ ngành dược phẩm có thể cần độ chính xác rất cao, trong khi các hệ thống xử lý nước chỉ cần mức tương đối. Việc chọn thiết bị có độ chính xác quá cao sẽ làm tăng chi phí không cần thiết, trong khi chọn thấp hơn yêu cầu có thể gây rủi ro trong vận hành.

Yếu tố thứ ba là điều kiện lắp đặt. Các thông số như đường kính ống, chiều dài đoạn thẳng trước và sau vị trí đo, không gian lắp đặt và khả năng dừng hệ thống để thi công đều ảnh hưởng trực tiếp đến loại thiết bị có thể sử dụng.

Cuối cùng là mức độ tích hợp với hệ thống điều khiển. Nếu chỉ cần theo dõi tại chỗ thì thiết bị hiển thị cơ bản là đủ. Tuy nhiên, nếu cần kết nối với PLC hoặc SCADA thì phải lựa chọn thiết bị có tín hiệu đầu ra phù hợp. Trong các hệ thống hiện đại, giao tiếp số còn giúp theo dõi trạng thái thiết bị và hỗ trợ bảo trì hiệu quả hơn.

XEM THÊM: THIẾT BỊ ĐO ÁP SUẤT

Việc lựa chọn đúng thiết bị đo lưu lượng là điều cần thiết để đảm bảo độ chính xác, an toàn và tối ưu chi phí vận hành. Mỗi công nghệ đều có ưu điểm và giới hạn riêng, vì vậy hiểu rõ nguyên lý, ứng dụng và điều kiện thực tế sẽ giúp doanh nghiệp tránh được những sai lầm tốn kém.
