Trong vận hành phòng sạch, có một thông số không được phép dao động dù chỉ vài Pascal, đó là chênh lệch áp suất giữa phòng sạch và các khu vực xung quanh. Một cánh cửa mở ra hay một quạt cấp gió suy giảm công suất đều có thể khiến áp suất dương sụt xuống trong vài giây, đủ để không khí nhiễm khuẩn từ bên ngoài tràn vào và phá hủy toàn bộ môi trường kiểm soát mà hệ thống đang duy trì.

Đó chính là lý do cảm biến chênh áp phòng sạch không đơn thuần là thiết bị đo lường mà là một lớp bảo vệ tính toàn vẹn của môi trường kiểm soát. Bài viết này Sensors Việt Nam sẽ phân tích toàn diện từ nguyên lý hoạt động, ứng dụng thực tế cho đến các tiêu chí kỹ thuật cần nắm chắc trước khi đưa ra quyết định chọn mua.

TẠI SAO LẠI CẦN LẮP ĐẶT CẢM BIẾN CHÊNH ÁP TRONG PHÒNG SẠCH
Trước khi đi vào thiết bị, cần hiểu rõ tại sao kiểm soát chênh áp lại quan trọng đến vậy trong môi trường phòng sạch.

Phòng sạch được thiết kế để kiểm soát nồng độ hạt bụi, vi sinh vật và các tác nhân gây ô nhiễm trong không khí ở mức thấp hơn nhiều so với môi trường bên ngoài. Để đạt được điều này, hệ thống HVAC cấp vào phòng một lượng không khí đã lọc sạch nhiều hơn lượng hút ra, tạo ra áp suất dương bên trong so với bên ngoài. Khi áp suất bên trong cao hơn, bất kỳ khe hở nào trên tường, trần, sàn hay cửa đều trở thành đường thoát khí từ trong ra ngoài thay vì đường xâm nhập từ ngoài vào trong.

Nguyên tắc này nghe có vẻ đơn giản nhưng duy trì nó trong thực tế vận hành 24/7 là cả một thách thức kỹ thuật. Chênh áp cần thiết cho phòng sạch thường chỉ trong khoảng 5 đến 20 Pascal, một con số cực kỳ nhỏ so với áp suất khí quyển khoảng 101.325 Pascal. Chỉ cần một cánh cửa mở, một van gió bị kẹt hay công suất quạt thay đổi nhẹ cũng đủ làm chênh áp dao động ra ngoài dải cho phép. Và trong ngành dược phẩm, bán dẫn hay thực phẩm vô trùng, mỗi lần vi phạm chênh áp đều phải được ghi nhận, điều tra và có thể dẫn đến việc hủy toàn bộ lô sản phẩm đang sản xuất.

Cảm biến chênh áp phòng sạch chính là thiết bị đo lường, giám sát và cung cấp tín hiệu phản hồi liên tục để hệ thống điều khiển duy trì chênh áp trong dải mục tiêu bất kể các yếu tố gây nhiễu bên ngoài.

Xem thêm: Các sản phẩm cảm biến chênh áp phòng sạch

NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH

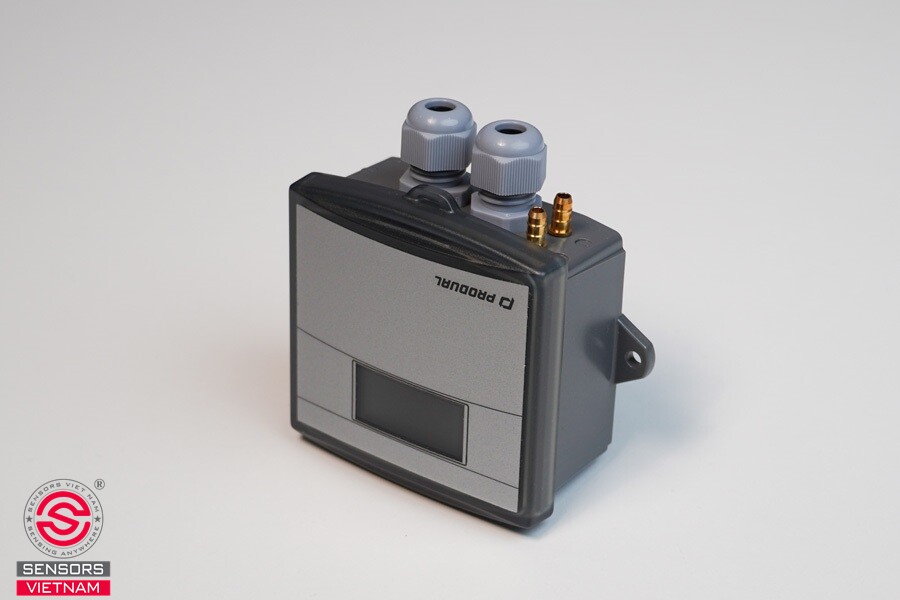

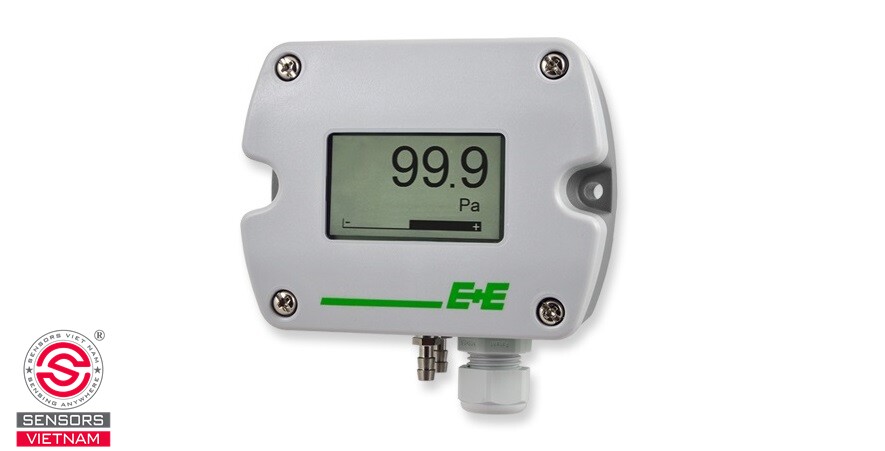

Cảm biến chênh áp phòng sạch đo lường hiệu số áp suất giữa hai điểm thông qua hai đầu vào áp suất riêng biệt, thường được ký hiệu là cổng High (áp cao) và cổng Low (áp thấp). Trong ứng dụng phòng sạch, cổng High kết nối với không gian bên trong phòng và cổng Low kết nối với hành lang hoặc khu vực bên ngoài phòng.

• Công nghệ màng cảm biến điện dung

Đây là công nghệ được ưu tiên hàng đầu trong ứng dụng phòng sạch nhờ độ chính xác cao và độ ổn định dài hạn vượt trội. Phần tử cảm biến gồm một màng kim loại mỏng linh hoạt được đặt chính xác giữa hai điện cực cố định. Khi chênh áp giữa hai cổng đo tạo ra lực tác động lên hai mặt của màng, màng uốn cong về phía áp suất thấp hơn. Sự dịch chuyển của màng làm thay đổi khoảng cách đến mỗi điện cực, kéo theo sự thay đổi điện dung của hai tụ điện đối nghịch. Mạch điện tử đo chính xác sự chênh lệch điện dung này và chuyển đổi thành giá trị ΔP tương ứng.

Ưu điểm của công nghệ điện dung trong ứng dụng phòng sạch là độ trôi tín hiệu dài hạn rất thấp, khả năng đo chính xác ở dải áp suất cực thấp từ 1 đến 2 Pascal và ít bị ảnh hưởng bởi dao động nhiệt độ so với công nghệ piezo-resistive.

• Công nghệ màng cảm biến Piezo-resistive

Công nghệ này sử dụng một màng silicon mỏng tích hợp các điện trở áp điện theo cấu trúc cầu Wheatstone. Khi chênh áp tác động lên màng, ứng suất cơ học làm thay đổi điện trở của các phần tử trong cầu Wheatstone, tạo ra điện áp mất cân bằng tỷ lệ với giá trị ΔP. Công nghệ này phổ biến hơn ở phân khúc giá trung bình và phù hợp cho các ứng dụng phòng sạch không đòi hỏi độ chính xác ở mức cực thấp dưới 5 Pascal.

• Quy trình xử lý tín hiệu

Tín hiệu thô từ phần tử cảm biến đi qua chuỗi xử lý tích hợp bên trong thiết bị gồm bộ khuếch đại chính xác thấp nhiễu, bộ chuyển đổi ADC độ phân giải cao từ 16 đến 24 bit, thuật toán bù nhiệt độ dựa trên cảm biến nhiệt độ phụ tích hợp, hiệu chỉnh tuyến tính theo đặc tính riêng của từng phần tử cảm biến được thực hiện tại nhà máy, lọc nhiễu số loại bỏ dao động áp suất tần số cao không có ý nghĩa, và cuối cùng là chuyển đổi sang tín hiệu ngõ ra chuẩn công nghiệp.

Điểm đặc biệt quan trọng trong ứng dụng phòng sạch là hằng số thời gian lọc (damping time) cần được cài đặt cẩn thận. Damping quá cao làm chậm phản hồi của hệ thống điều khiển khi chênh áp thực sự thay đổi đột ngột, damping quá thấp làm tín hiệu dao động liên tục gây ra các hành động điều khiển không cần thiết. Dải damping từ 1 đến 5 giây thường được sử dụng cho ứng dụng kiểm soát áp phòng sạch.

Xem thêm: Cảm biến chênh áp cầu thang và tầm quan trọng trong hệ thống PCCC

ỨNG DỤNG THỰC TẾ TRONG MÔI TRƯỜNG PHÒNG SẠCH

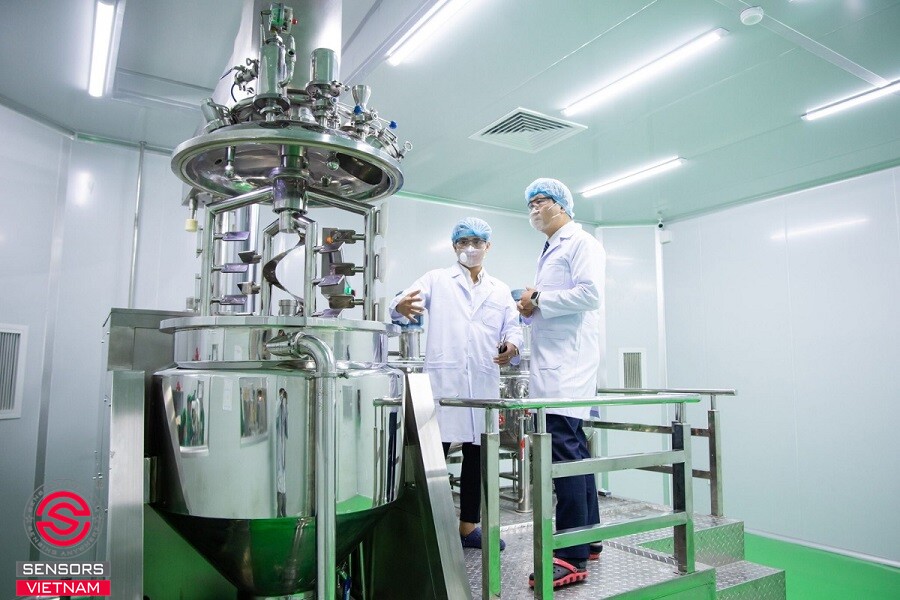

• Phòng sạch sản xuất dược phẩm

Đây là môi trường có yêu cầu kiểm soát chênh áp nghiêm ngặt nhất, chịu sự điều chỉnh trực tiếp của các tiêu chuẩn GMP (Good Manufacturing Practice) quốc tế như EU GMP Annex 1 và WHO GMP. Theo các tiêu chuẩn này, chênh áp dương giữa khu vực sạch hơn và khu vực kém sạch hơn liền kề phải được duy trì tối thiểu 10 đến 15 Pascal trong điều kiện vận hành bình thường.

Cảm biến chênh áp trong nhà máy dược phẩm không chỉ cung cấp tín hiệu điều khiển mà còn phải kết nối với hệ thống ghi dữ liệu liên tục (data logger hoặc SCADA) để lưu trữ toàn bộ lịch sử chênh áp phục vụ kiểm tra hồ sơ lô (batch record) và thanh tra GMP. Mọi sự kiện vượt ngưỡng đều phải được ghi nhận tự động với timestamp chính xác.

• Phòng mổ và khu vực vô trùng bệnh vện

Phòng mổ tiêu chuẩn duy trì áp suất dương 8 đến 12 Pascal so với hành lang để ngăn vi khuẩn từ môi trường bệnh viện xâm nhập vào khu vực phẫu thuật. Phòng cách ly bệnh nhân lây nhiễm ngược lại cần áp suất âm 8 đến 12 Pascal để ngăn không khí có mầm bệnh thoát ra ngoài.

Trong môi trường y tế, cảm biến chênh áp thường được tích hợp với hệ thống hiển thị trực quan ngay tại cửa phòng, cho phép nhân viên y tế xác nhận trạng thái áp suất trước khi vào phòng mà không cần truy cập vào hệ thống BMS.

• Nhà máy sản xuất bán dẫn và linh kiện điện tử

Các fab sản xuất chip bán dẫn yêu cầu phòng sạch ISO Class 1 đến ISO Class 4, nơi nồng độ hạt bụi được kiểm soát ở mức cực kỳ nghiêm ngặt. Chênh áp trong môi trường này thường được duy trì ở mức 20 đến 50 Pascal với cấu trúc phân tầng nhiều lớp, trong đó mỗi khu vực sạch hơn có áp suất cao hơn khu vực liền kề. Cảm biến chênh áp phải có độ chính xác và độ lặp lại cực cao, thường yêu cầu độ chính xác tốt hơn ±1 Pascal trong dải đo thấp.

Xem thêm: Cảm biến nhiệt độ phòng sạch

• Nhà máy chế biến thực phẩm vô trùng

Các khu vực chế biến thực phẩm có yêu cầu vô trùng như đóng gói vô trùng UHT, sản xuất sữa bột và chế biến thực phẩm y tế đều áp dụng nguyên tắc kiểm soát chênh áp tương tự ngành dược. Chênh áp dương ngăn vi khuẩn và nấm mốc từ môi trường sản xuất thông thường xâm nhập vào khu vực vô trùng, đảm bảo an toàn thực phẩm và kéo dài thời hạn sử dụng sản phẩm.

• Phòng thí nghiệm an toàn sinh học (BSL)

Phòng thí nghiệm an toàn sinh học cấp BSL-2, BSL-3 và BSL-4 làm việc với các tác nhân sinh học nguy hiểm yêu cầu duy trì áp suất âm liên tục so với hành lang để ngăn tuyệt đối không khí bên trong thoát ra ngoài. Trong môi trường này, cảm biến chênh áp là thiết bị an toàn quan trọng bậc nhất, hỏng hóc hay sai số của thiết bị có thể dẫn đến rủi ro an toàn sinh học nghiêm trọng.

• Phòng sạch ngành quang học và vật liệu tiên tiến

Sản xuất thấu kính, gương quang học, pin mặt trời thế hệ mới và vật liệu nano đều yêu cầu môi trường phòng sạch kiểm soát chặt chẽ để tránh hạt bụi bám vào bề mặt trong quá trình sản xuất. Cảm biến chênh áp trong các ứng dụng này thường được tích hợp với hệ thống đếm hạt để tạo ra bức tranh hoàn chỉnh về chất lượng môi trường phòng sạch.

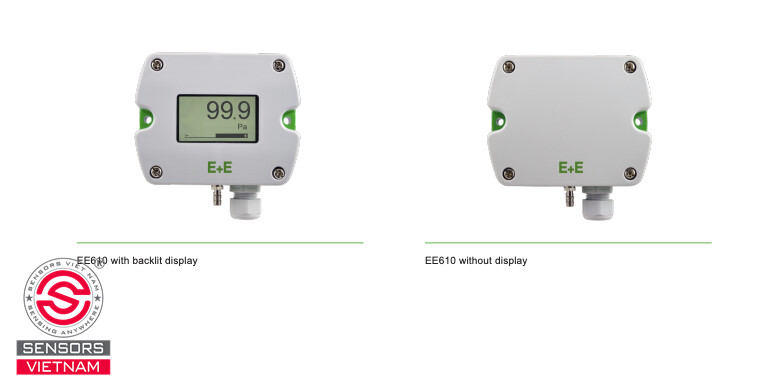

HƯỚNG DẪN CHỌN CẢM BIẾN CHÊNH ÁP PHÙ HỢP CHO PHÒNG SẠCH
Phòng sạch là môi trường đặc thù đòi hỏi cảm biến chênh áp có những tính năng vượt trội so với cảm biến chênh áp thông thường. Dưới đây là các tiêu chí cần ưu tiên theo thứ tự quan trọng.

• Dải đo phải phù hợp với chênh áp thiết kế

Chênh áp vận hành trong phòng sạch thường chỉ từ 5 đến 50 Pascal, đây là dải đo cực thấp so với nhiều ứng dụng công nghiệp khác. Việc chọn cảm biến có dải đo quá rộng, ví dụ 0 đến 1.000 Pascal, cho ứng dụng phòng sạch chỉ cần 0 đến 50 Pascal sẽ khiến độ phân giải và độ chính xác ở vùng đo thực tế giảm đáng kể.

Các dải đo phổ biến cho ứng dụng phòng sạch bao gồm 0 đến 25 Pa cho phòng sạch tiêu chuẩn dược phẩm và y tế, 0 đến 50 Pa cho phòng sạch có yêu cầu chênh áp cao hơn, và 0 đến 100 Pa cho các ứng dụng cần dải đo rộng hơn như phòng sạch bán dẫn hay các hệ thống đa vùng phức tạp.

Giá trị chênh áp vận hành thực tế nên nằm trong khoảng 20 đến 80% dải đo của cảm biến để đảm bảo độ chính xác tốt nhất.

• Độ chính xác phải đáp ứng yêu cầu tiêu chuẩn

Đây là tiêu chí không thể thỏa hiệp trong ứng dụng phòng sạch. Khi chênh áp thiết kế chỉ là 10 đến 15 Pascal, một cảm biến có sai số ±5% toàn thang trên dải đo 100 Pascal tương đương sai số ±5 Pascal, chiếm đến 33 đến 50% giá trị chênh áp cần duy trì. Đây là mức sai số không thể chấp nhận.

Cho ứng dụng phòng sạch dược phẩm và y tế, nên chọn cảm biến có độ chính xác tốt hơn ±2% toàn thang (Full Scale) hoặc tốt hơn ±1 Pascal ở dải đo thấp. Các ứng dụng bán dẫn và quang học có thể yêu cầu độ chính xác tốt hơn ±0,5 Pascal.

Ngoài độ chính xác tức thời, cần kiểm tra thêm thông số độ trôi tín hiệu dài hạn, thường tính theo đơn vị % FS mỗi năm. Cảm biến công nghệ điện dung thường có độ trôi thấp hơn đáng kể so với piezo-resistive, phù hợp hơn cho môi trường phòng sạch yêu cầu vận hành liên tục năm này qua năm khác mà không cần hiệu chỉnh thường xuyên.

Xem thêm: Cảm biến chênh áp khí dân dụng - công nghiệp

• Khả năng chịu áp suất quá tải

Dù chênh áp vận hành bình thường chỉ vài chục Pascal, trong thực tế có thể xảy ra các tình huống áp suất tăng đột biến như khi hệ thống khởi động, khi cửa phòng sạch đóng mạnh hay khi xảy ra sự cố hệ thống gió. Cảm biến phải có khả năng chịu áp suất quá tải ít nhất gấp 10 lần dải đo danh định mà không bị hỏng màng cảm biến hay lệch điểm không (zero shift).

• Tín hiệu ngõ ra tương thích với hệ thống điều khiển

Trong phòng sạch hiện đại, cảm biến chênh áp thường phục vụ đồng thời hai mục đích là cung cấp tín hiệu phản hồi cho hệ thống điều khiển và cung cấp dữ liệu cho hệ thống giám sát và ghi nhật ký. Hai mục đích này đôi khi yêu cầu hai loại tín hiệu khác nhau.

Ngõ ra 4 đến 20 mA phù hợp nhất cho tín hiệu phản hồi điều khiển vòng kín do chống nhiễu tốt và không bị suy hao theo khoảng cách. Ngõ ra Modbus RTU hoặc BACnet phù hợp cho kết nối vào hệ thống BMS hoặc hệ thống giám sát môi trường phòng sạch (EMS). Tiếp điểm relay khô phù hợp cho cảnh báo ngưỡng trực tiếp kết nối với đèn báo hoặc còi cảnh báo tại cửa phòng.

Nhiều model cảm biến chênh áp phòng sạch cao cấp tích hợp đồng thời ngõ ra analog và ngõ ra số trên cùng một thiết bị, đáp ứng cả hai nhu cầu mà không cần lắp đặt thêm thiết bị.

• Yêu cầu về vật liệu và khả năng vệ sinh

Trong phòng sạch dược phẩm và thực phẩm, vật liệu tiếp xúc với môi trường phòng sạch phải tương thích với các hóa chất tẩy rửa và khử trùng được sử dụng định kỳ như hydrogen peroxide, isopropanol và các chất khử trùng gốc clo. Vỏ thiết bị và ống kết nối áp cần làm từ vật liệu không thải ra hạt bụi, không hấp thụ hóa chất và chịu được quy trình vệ sinh thường xuyên.

Cấp bảo vệ IP65 là mức tối thiểu cho cảm biến lắp đặt trong phòng sạch có quy trình vệ sinh ướt. Một số ứng dụng đòi hỏi IP67 hoặc cao hơn nếu thiết bị có thể bị ngập nước trong quá trình làm vệ sinh.

Xem thêm: Cảm biến chênh áp: Khái niệm, 4 phân loại và 3 ứng dụng

Việc chọn lựa cảm biến chênh áp đúng với yêu cầu môi trường, dự án là vô cùng quan trọng, giúp tối ưu hoạt động, đạt được hiệu quả trong quá trình sử dụng. Nếu bạn có quan tâm đến sản phẩm này, đừng ngần ngại liên hệ ngay với đội ngũ Sensors Việt Nam để nhận được hỗ trợ nhanh chóng.

Sensors Việt Nam phân phối chính hãng các dòng cảm biến chênh áp phòng sạch từ các thương hiệu hàng đầu thế giới, phủ đầy đủ các dải đo từ 0 đến 25 Pa đến 0 đến 500 Pa, đa dạng công nghệ và tín hiệu ngõ ra, kèm đầy đủ tài liệu kỹ thuật và chứng chỉ CO/CQ của sản phẩm.
