Trong các tòa nhà cao tầng, kiểm soát áp suất buồng thang thoát hiểm là điều cần thiết để bảo vệ an toàn cho người dân. Nếu chênh áp giữa buồng thang và khu vực cháy quá lớn, lực mở cửa sẽ tăng cao, gây khó khăn cho công tác cứu nạn cứu hộ. Vì vậy, việc đo và kiểm soát chênh lệch áp suất chính xác đến từng Pascal là yêu cầu bắt buộc trong thiết kế PCCC hiện đại.

Trong bài viết này, chúng ta sẽ phân tích chi tiết cảm biến chênh áp BT-441 (0-100 Pa) - một trong những giải pháp được tin dùng cho hệ thống tăng áp cầu thang và HVAC.

1. Thiết kế & hoàn thiện: Nhỏ gọn, bền bỉ, dễ lắp đặt

Cảm biến chênh áp BT-441 thuộc series BT-4X1 của hãng EMS (Thổ Nhĩ Kỳ), được thiết kế theo hướng gọn gàng nhưng vẫn đảm bảo độ bền cao trong môi trường thực tế.

- Vật liệu vỏ: Nhựa kỹ thuật cao cấp

- Chuẩn bảo vệ: IP67 (không bao gồm phần sensor): chống bụi, chống nước bắn và chịu được môi trường ẩm

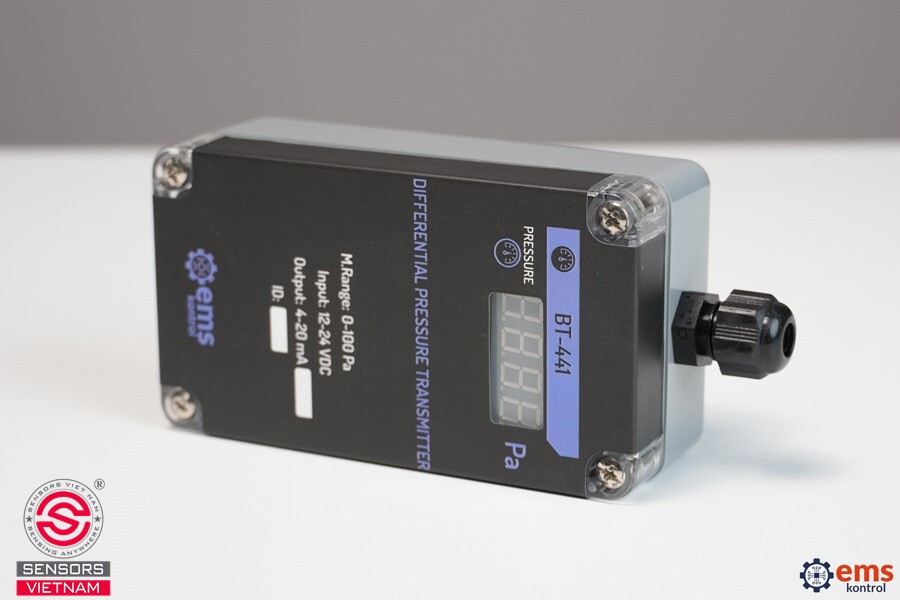

- Kích thước: 147 x 65 x 40 mm: thuận tiện lắp đặt trên tường, trong tủ điện hoặc phòng kỹ thuật

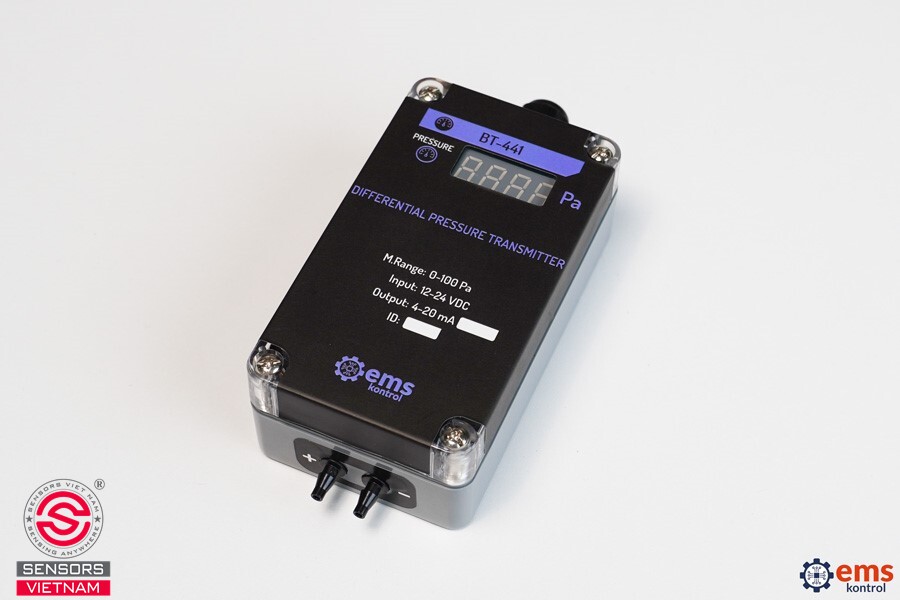

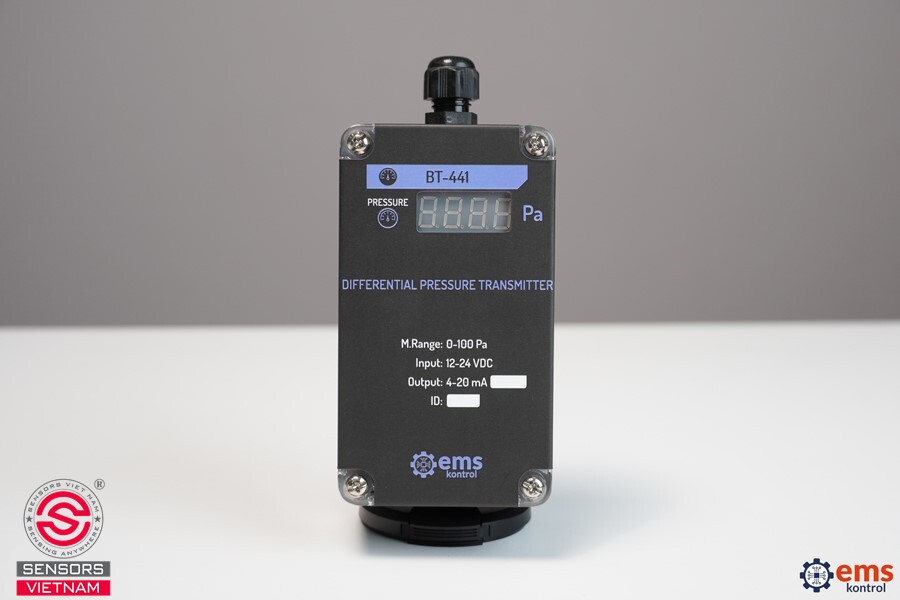

Điểm nổi bật dễ nhận thấy là màn hình LCD tích hợp, hiển thị giá trị chênh áp rõ ràng, trực quan. Ngay cả trong khu vực thiếu sáng hoặc góc khuất, người vận hành vẫn có thể quan sát thông số trực tiếp mà không cần truy xuất từ hệ BMS.

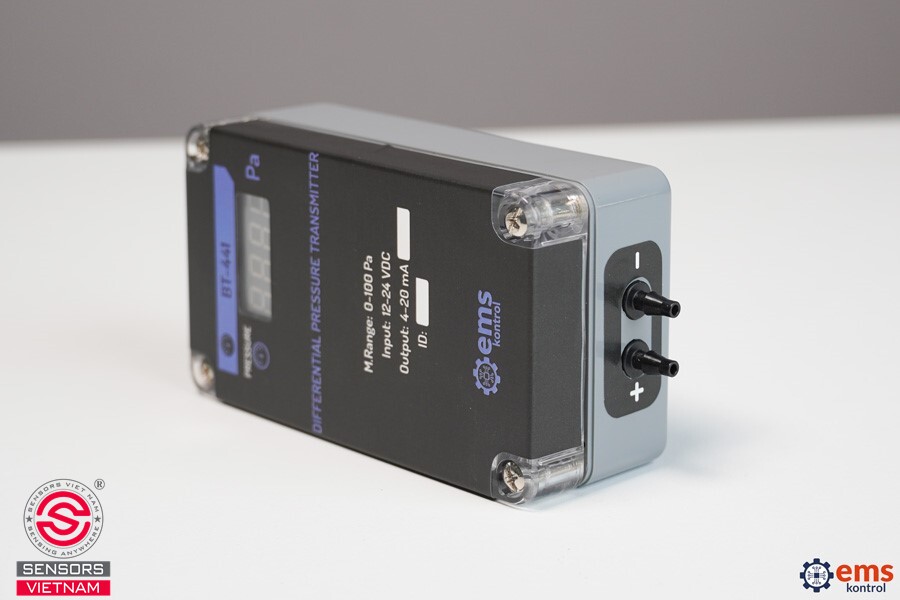

Phía dưới thân thiết bị là hai cổng áp suất được bố trí gọn gàng, chắc chắn, tương thích với các loại ống khí phổ biến trong hệ thống HVAC và tăng áp cầu thang.

2. Thông số kỹ thuật: Linh hoạt, chính xác và dễ tích hợp

BT-441 là dạng transmitter - nghĩa là không chỉ đo chênh áp mà còn chuyển đổi thành tín hiệu chuẩn để đưa về bộ điều khiển.

Tùy chọn ngõ ra theo module:

- BT-441: Analog 4-20 mA

- BT-401: Analog 0-10 V

- BT-461: Truyền thông Modbus RTU

Nhờ đó, thiết bị có thể dễ dàng kết nối với DDC, PLC hoặc hệ thống BMS trong các tòa nhà và nhà máy.

Thông số chính:

- Dải đo tiêu chuẩn: 0-100 Pa hoặc 0-125 Pa

- Có thể mở rộng: ±125 Pa hoặc ±500 Pa

- Độ nhạy: ±1 Pa

- Sai số: ±3% giá trị đo

- Nguồn cấp: 12-24 VDC (phổ biến trong hệ thống công nghiệp và dân dụng)

- Với dải đo thấp và độ nhạy cao, BT-441 đặc biệt phù hợp cho các ứng dụng giám sát áp suất vi sai trong môi trường yêu cầu kiểm soát chính xác từng Pascal.

3. Nguyên lý hoạt động: Đo - chuyển đổi - xuất tín hiệu

BT-441 hoạt động dựa trên nguyên lý đo chênh lệch áp suất giữa hai điểm và tuyến tính hóa tín hiệu đầu ra. Quá trình này có thể hiểu qua ba bước chính:

Bước 1: Đo chênh áp thực tế

Thiết bị có hai cổng: P1 (High pressure) và P2 (Low pressure)

Hai luồng khí từ hai vị trí cần so sánh được đưa vào cảm biến. Sự chênh lệch áp suất giữa hai điểm sẽ làm biến dạng màng cảm biến vi sai (thường là dạng điện dung hoặc áp điện trở). Độ biến dạng này tỉ lệ thuận với giá trị chênh áp.

Bước 2: Chuyển đổi cơ - điện & xử lý tín hiệu

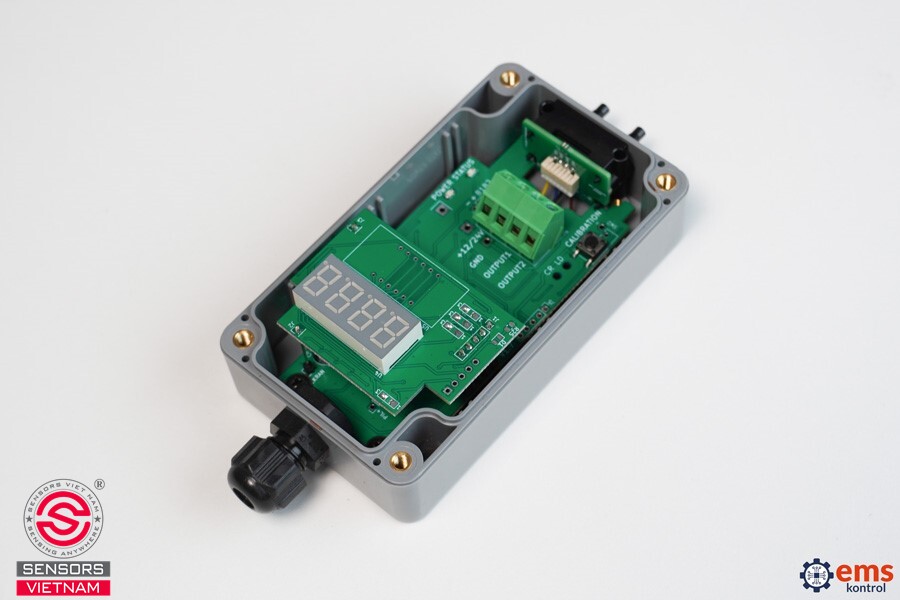

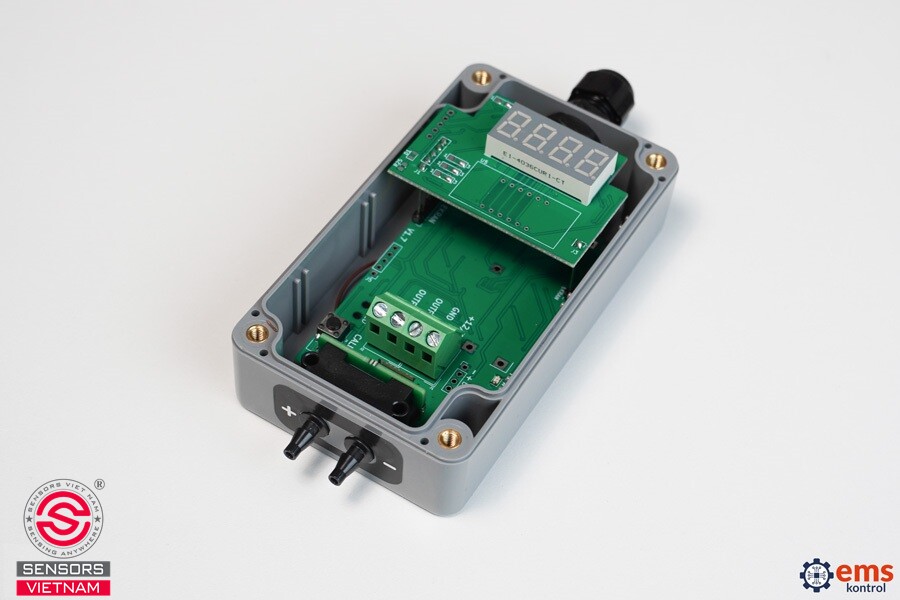

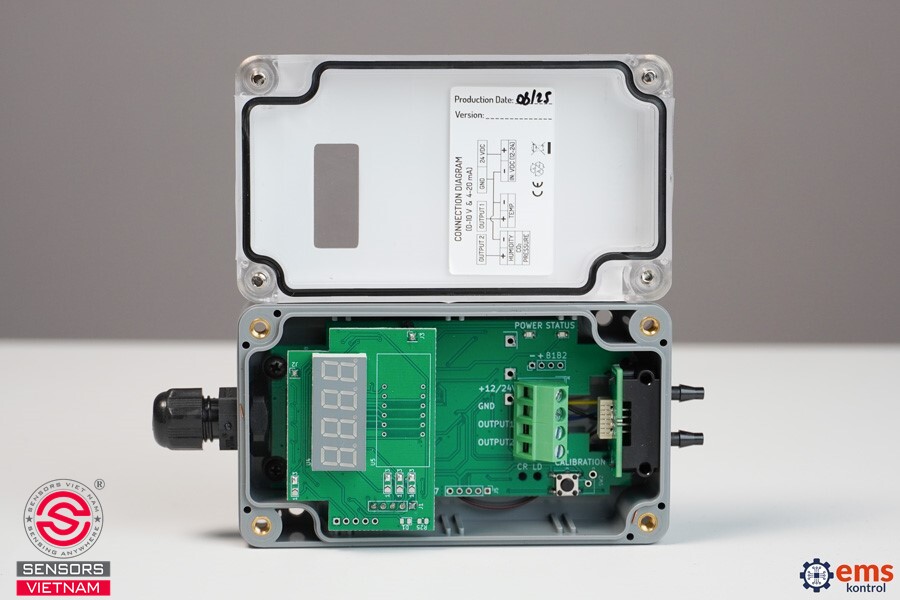

Khi màng cảm biến biến dạng, các đại lượng điện (điện dung hoặc điện trở) thay đổi theo. Mạch điện tử bên trong sẽ khuếch đại tín hiệu, bù nhiệt, tuyến tính hóa. Kết quả là giá trị chênh áp được chuyển thành tín hiệu điện chính xác và ổn định theo đơn vị Pascal.

Bước 3: Xuất tín hiệu & hiển thị

Sau khi xử lý xong, cảm biến:

- Xuất tín hiệu 4-20 mA (đối với BT-441)

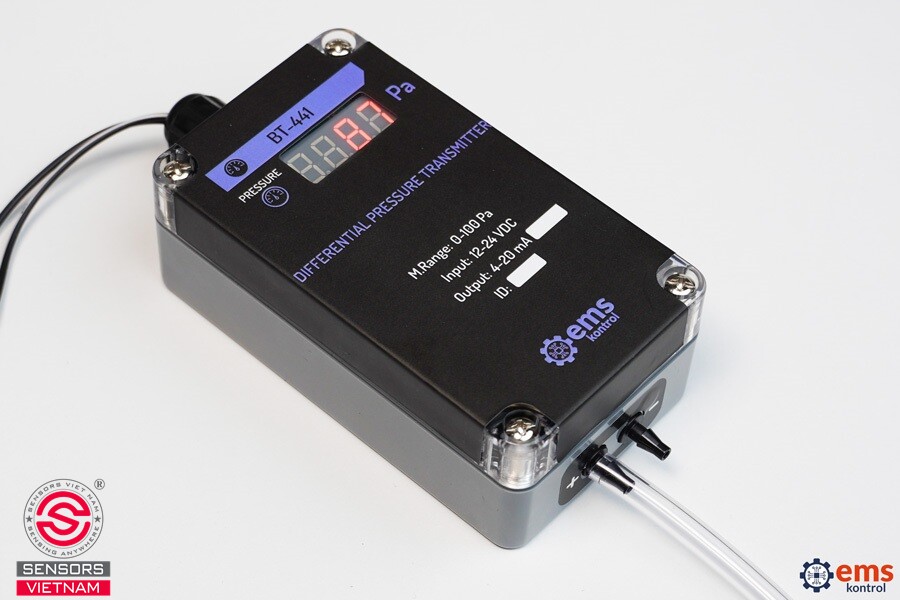

- Hiển thị giá trị lên màn hình LCD

- Truyền dữ liệu về PLC/DDC/BMS

Từ đó, hệ thống có thể điều khiển quạt tăng áp, damper hoặc giám sát áp suất liên tục theo thời gian thực.

4. Ứng dụng thực tế: Không chỉ là cảm biến cầu thang

Tăng áp cầu thang thoát hiểm

Đây là ứng dụng phổ biến nhất của BT-441. Thiết bị giúp duy trì áp suất dương trong buồng thang (thường khoảng 50 Pa), đảm bảo:

- Ngăn khói và khí độc xâm nhập

- Cửa thang có thể mở từ hai phía

- Đảm bảo điều kiện thoát nạn an toàn

Việc kiểm soát chính xác chênh áp còn giúp tránh tình trạng áp suất quá cao gây khó khăn khi mở cửa.

Giám sát phòng sạch & khu vực kiểm soát

Cảm biến chênh áp phòng sạch đóng vai trò sống còn trong việc kiểm soát hướng dòng khí giữa khu vực sạch và không sạch. Chênh áp ổn định giúp ngăn nhiễm chéo và đảm bảo tuân thủ tiêu chuẩn vận hành. Vì vậy, cảm biến chênh áp BT-441 thường được áp dụng trong phòng thí nghiệm, bệnh viện, kho bảo quản dược phẩm hoặc vaccine ...

Ứng dụng trong hệ thống HVAC

BT-441 cũng được dùng để:

- Giám sát chênh áp ống gió

- Phát hiện sớm tình trạng tắc nghẽn filter

- Điều khiển quạt và hệ thống thông gió phù hợp với tải thực tế

Nhờ đó, hệ thống HVAC vận hành ổn định hơn, tiết kiệm năng lượng và giảm rủi ro sự cố.

Với thiết kế nhỏ gọn, chuẩn bảo vệ cao, độ nhạy ±1 Pa và khả năng tùy chọn ngõ ra linh hoạt, BT-441 là giải pháp đáng tin cậy cho các hệ thống tăng áp cầu thang, phòng sạch, HVAC, giám sát áp suất vi sai trong BMS. Độ ổn định, tính linh hoạt và khả năng tích hợp cao khiến dòng cảm biến này trở thành lựa chọn ưu tiên trong nhiều dự án tòa nhà và công nghiệp.

Nếu bạn đang tìm giải pháp cảm biến chênh áp cho hệ thống PCCC hoặc HVAC, BT-441 là một phương án đáng cân nhắc cả về kỹ thuật lẫn độ tin cậy vận hành lâu dài.
