Trong nhóm cảm biến chênh áp tầm trung dùng cho HVAC và phòng sạch, BT-341 là cái tên khá nổi bật nhờ thiết kế gọn gàng, thông số ổn định và độ bền đạt chuẩn công nghiệp. Nếu bạn đang tìm một thiết bị đo chênh lệch áp suất tin cậy cho ống gió, cầu thang thoát hiểm hay cleanroom, thì đây là bài đánh giá chi tiết dành cho bạn.

Ngoại hình và thiết kế: Gọn - cứng cáp - dễ lắp đặt

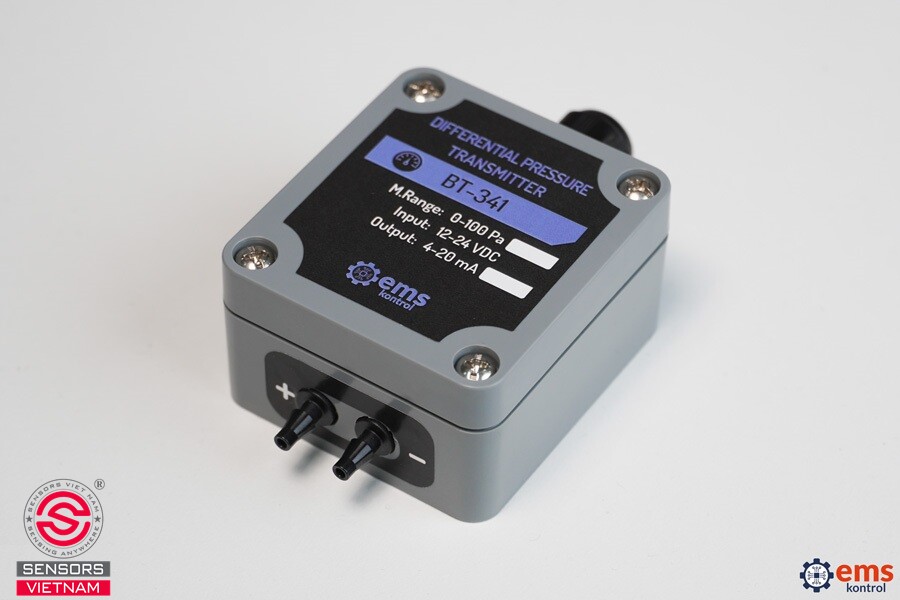

Ngay từ cái nhìn đầu tiên, BT-341 mang đúng “chất” thiết bị công nghiệp.

- Vỏ ngoài làm từ nhựa công nghiệp bền chắc, bề mặt trơn nhẵn, tông xám đen trung tính, dễ hòa vào hệ thống kỹ thuật.

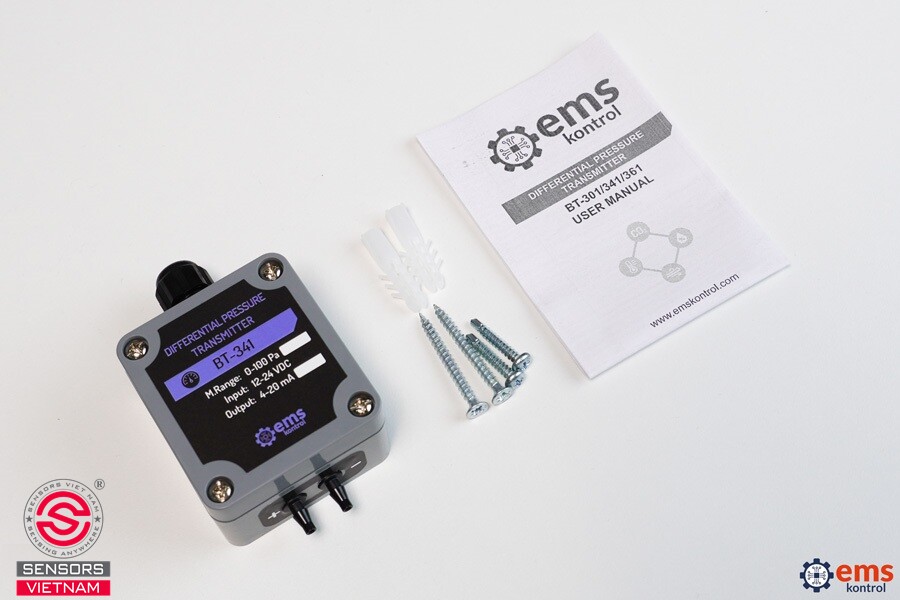

- Kích thước tổng thể dạng compact: thân chính dài 96mm x rộng 58mm x cao 35mm; phần đo chênh áp dài 64mm; đường kính ống nối 12mm. Nhờ đó, việc lắp đặt vào ống gió hoặc hệ thống HVAC khá thuận tiện, không chiếm nhiều không gian và vẫn đảm bảo tính thẩm mỹ cho tủ kỹ thuật.

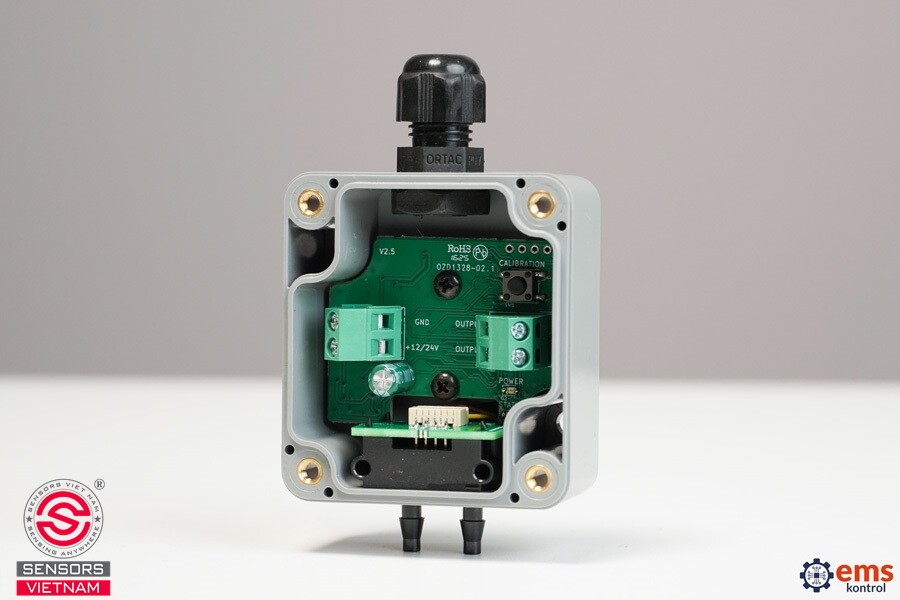

- Trên thân thiết bị có hai cổng áp suất được ký hiệu rõ ràng (+) và (-), giúp đo chênh lệch giữa hai vị trí khác nhau. Bên cạnh đó là đầu cấp nguồn và cặp dây tín hiệu đầu ra để truyền dữ liệu về PLC hoặc hệ thống BMS trung tâm.

Thông số kỹ thuật: Phù hợp cho đa số ứng dụng thực tế

Đi vào phần “nội lực”, cảm biến chênh áp BT-341 sở hữu cấu hình khá ấn tượng trong phân khúc:

- Dải đo tùy chọn 0-100 Pa hoặc (-500) đến (+500) Pa, phù hợp cho phòng sạch, cầu thang thoát hiểm, ống gió và các khu vực kín.

- Ngõ ra analog 4-20mA, nguồn cấp 12-24VDC - tiêu chuẩn công nghiệp, tương thích tốt với hệ thống điều khiển hiện nay. Nếu cần lựa chọn khác, người dùng có thể tham khảo: BT-301 với ngõ ra 0-10V hoặc BT-361 tích hợp giao thức Modbus RTU RS-485

- Sai số ±3%: đủ chính xác cho hầu hết ứng dụng dân dụng và công nghiệp thông thường.

- Độ nhạy ±1 Pa: cho phép phát hiện những thay đổi áp suất rất nhỏ.

- Chuẩn bảo vệ IP67: chống bụi, chống nước và chịu va đập tốt - yên tâm khi lắp đặt trong môi trường kỹ thuật khắc nghiệt.

Có thể nói, BT-341 không chạy theo thông số “quá khủng”, nhưng cân bằng rất tốt giữa độ chính xác, độ bền và khả năng tích hợp hệ thống.

Nguyên lý hoạt động: Silicon vi cơ + xử lý tín hiệu thông minh

Cảm biến chênh áp BT-341 vận hành dựa trên công nghệ cảm biến Silicon vi cơ kết hợp mạch xử lý tín hiệu. Cụ thể quy trình đo chênh áp diễn ra qua ba bước chính:

- Bước 1: Áp suất cao và áp suất thấp đi vào cảm biến qua hai cổng riêng biệt. Khi xuất hiện chênh lệch, lực tác động sẽ làm màng ngăn siêu nhạy bên trong uốn cong về phía áp suất thấp hơn.

- Bước 2: Khi màng ngăn biến dạng, các điện trở siêu nhỏ tích hợp trên bề mặt sẽ thay đổi giá trị. Mức thay đổi này tỷ lệ thuận với độ chênh áp.

- Bước 3: Tín hiệu điện trở được đưa về mạch xử lý để:

+ Khuếch đại thành tín hiệu tiêu chuẩn

+ Bù nhiệt đảm bảo độ chính xác

+ Chuyển đổi sang tín hiệu 4-20mA

+ Truyền về PLC hoặc hệ thống BMS

Toàn bộ quá trình diễn ra gần như tức thì, giúp hệ thống phản hồi nhanh khi có biến động áp suất.

Ứng dụng thực tế: Không chỉ là cảm biến, mà là “người gác cổng” an toàn

Với cấu hình và nguyên lý như trên, BT-341 được ứng dụng rộng rãi trong nhiều môi trường yêu cầu kiểm soát áp suất nghiêm ngặt.

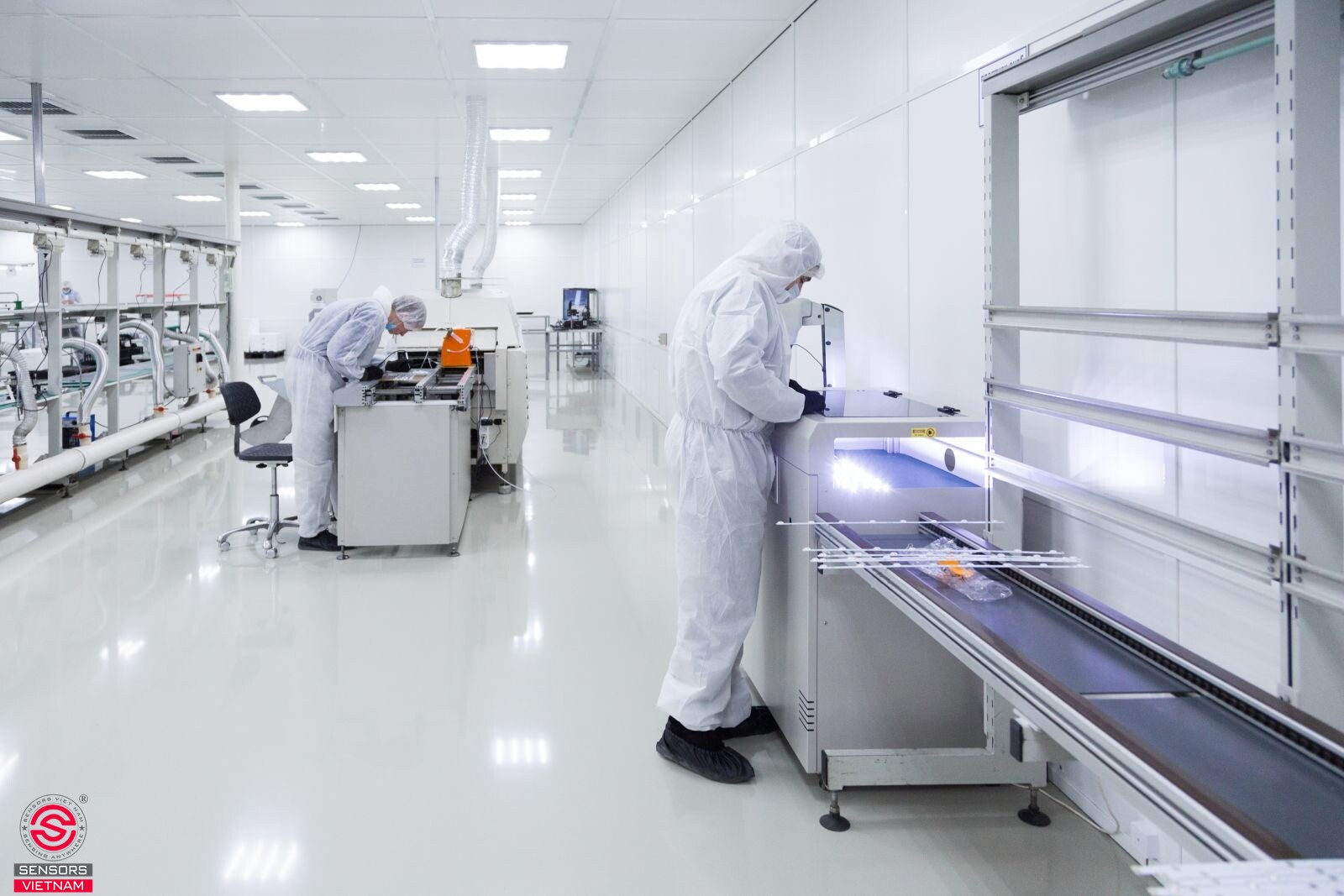

1. Phòng sạch y tế & dược phẩm

Trong phòng mổ, phòng bệnh hay khu vực sản xuất - bảo quản dược phẩm, việc duy trì áp suất dương là bắt buộc để ngăn bụi và vi khuẩn xâm nhập. BT-341 liên tục giám sát mức chênh áp. Nếu áp suất giảm đột ngột, thiết bị sẽ gửi tín hiệu để hệ thống kích hoạt cảnh báo hoặc điều chỉnh quạt, đảm bảo môi trường luôn đạt chuẩn.

2. Hệ thống HVAC

Trong hệ thống sưởi - thông gió - điều hòa không khí, BT-341 đóng vai trò giám sát chênh lệch áp suất giữa ống cấp và ống hồi gió. Nếu xuất hiện chênh áp bất thường, rất có thể: bộ lọc bị bẩn hoặc quạt gặp sự cố. Khi đó, tín hiệu từ cảm biến sẽ giúp kỹ thuật viên kịp thời vệ sinh, sửa chữa hoặc thay thế. Điều này giúp:

+ Tránh lãng phí năng lượng

+ Giảm chi phí sửa chữa đột xuất

+ Kéo dài tuổi thọ thiết bị

3. Cầu thang thoát hiểm - Ứng dụng quan trọng nhất

Trong các tòa nhà cao tầng, hệ thống PCCC yêu cầu buồng thang thoát hiểm phải duy trì áp suất dương tối thiểu 20-50 Pa so với bên ngoài. Mục đích là ngăn khói và khí độc xâm nhập khi xảy ra cháy. Vì vậy cảm biến chênh áp như BT-341 đóng vai trò đảm bảo áp suất luôn nằm trong ngưỡng an toàn và gửi cảnh báo ngay khi có sai lệch.

4. Các ứng dụng khác

Ngoài những lĩnh vực chính trên, BT-341 còn được sử dụng trong:

+ Hệ thống lò hơi

+ Đường ống dẫn nước

+ Giám sát áp suất bộ lọc máy nén khí

+ Và nhiều hệ thống công nghiệp khác

BT-341 là một cảm biến chênh áp có thiết kế gọn gàng, thông số đủ mạnh và độ bền đạt chuẩn IP67. Thiết bị đáp ứng tốt các yêu cầu từ HVAC, phòng sạch cho đến hệ thống PCCC trong tòa nhà cao tầng. Nếu bạn cần một giải pháp đo chênh lệch áp suất ổn định, dễ tích hợp và chi phí hợp lý cho hệ thống kỹ thuật, BT-341 là lựa chọn rất đáng cân nhắc.

Tham khảo sản phẩm tại đây: Cảm biến chênh áp BT-341
