Trong các hệ thống Chiller, HVAC hay dây chuyền sản xuất thực phẩm, nhiệt độ nước luôn là một thông số vận hành cực kỳ quan trọng. Chỉ cần sai lệch một vài độ, hiệu suất làm lạnh có thể giảm đáng kể, thậm chí gây ảnh hưởng đến toàn bộ quá trình vận hành của hệ thống. Không những vậy, việc kiểm soát nhiệt độ không ổn định còn khiến chi phí điện năng tăng cao và làm giảm tuổi thọ thiết bị.

Chính vì vậy, các hệ thống hiện đại luôn cần một giải pháp giám sát nhiệt độ nước liên tục, ổn định và có độ chính xác cao. Trong bài viết này, Sensors Việt Nam sẽ cùng bạn tìm hiểu chi tiết về cảm biến nhiệt độ nước ECO-WA-100-A đến từ ECOSENSE - thương hiệu chuyên phát triển cảm biến HVAC nổi tiếng trên thế giới.

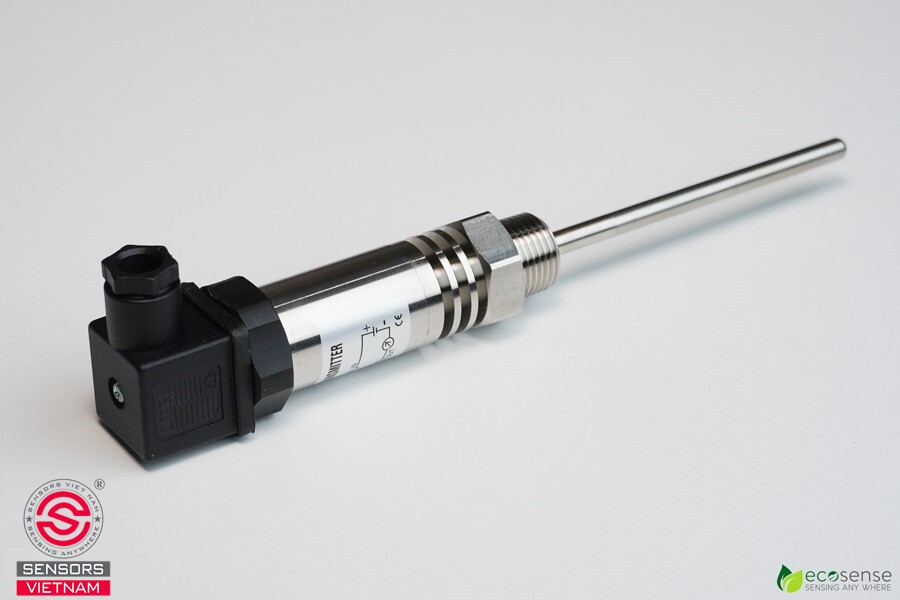

Thiết kế cảm biến nhiệt độ nước ECO-WA-100-A: Chắc chắn, tối ưu cho đường ống nước

Cảm biến nhiệt độ nước ECO-WA-100-A được thiết kế hướng đến sự bền bỉ và tiện lợi trong lắp đặt, phù hợp với hầu hết các hệ thống nước nóng hoặc nước lạnh trong công nghiệp.

Một trong những điểm dễ nhận thấy đầu tiên là kích thước nhỏ gọn của thiết bị. Với chiều dài đầu dò khoảng 100 mm, cảm biến có thể cắm sâu vào dòng nước trong đường ống, từ đó giúp đo nhiệt độ chính xác hơn so với các loại cảm biến gắn ngoài.

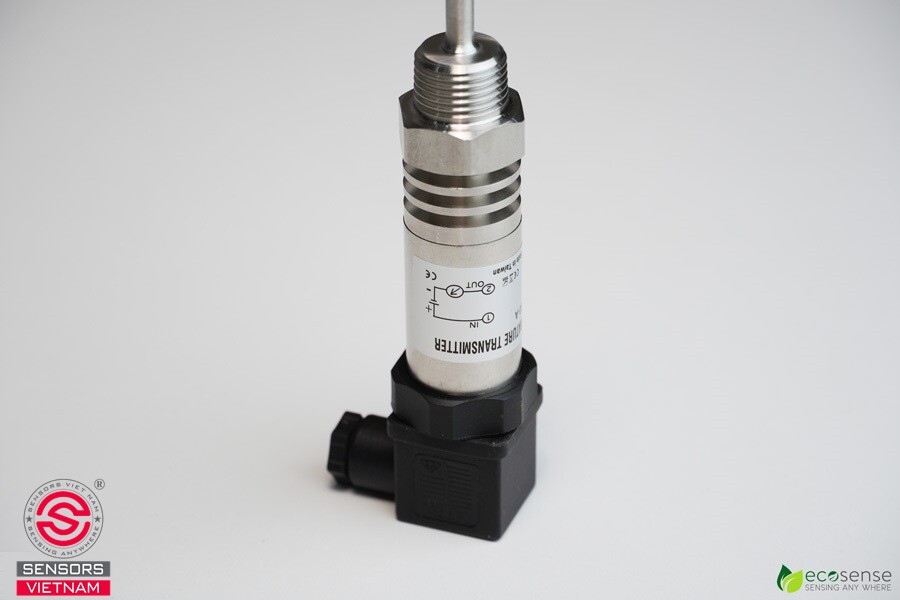

Toàn bộ phần thân cảm biến được chế tạo từ inox cao cấp, mang lại khả năng chống gỉ sét và chống ăn mòn rất tốt khi làm việc lâu dài trong môi trường nước. Nhờ đó, thiết bị vẫn duy trì độ ổn định ngay cả khi vận hành trong điều kiện ẩm ướt hoặc hệ thống tuần hoàn nước liên tục.

Ngoài ra, cảm biến còn được trang bị chuẩn kết nối ren G1/2”, đây là chuẩn ren phổ biến trong các hệ thống đường ống công nghiệp. Điều này giúp quá trình lắp đặt trở nên nhanh chóng, đơn giản và không cần sử dụng quá nhiều phụ kiện hỗ trợ.

Thông số kỹ thuật của cảm biến nhiệt độ nước ECO-WA-100-A

Một trong những yếu tố khiến ECO-WA-100-A được nhiều kỹ sư tin tưởng lựa chọn chính là nguồn gốc xuất xứ từ châu Âu. Thiết bị được phát triển bởi ECOSENSE - thương hiệu công nghệ đến từ Đức, chuyên nghiên cứu và sản xuất các dòng cảm biến chất lượng cao dành cho hệ thống HVAC và tự động hóa công nghiệp. Đây cũng là minh chứng rõ ràng cho tiêu chuẩn kỹ thuật nghiêm ngặt mà sản phẩm phải đáp ứng.

Bên cạnh đó, thiết bị còn sở hữu nhiều thông số kỹ thuật đáng chú ý như:

Dải đo nhiệt độ tiêu chuẩn từ 0 - 50°C
Đây là dải nhiệt độ được xem là “dải vàng” đối với các hệ thống nước làm mát và điều hòa không khí. Ngoài ra, nhà sản xuất cũng cung cấp tùy chọn dải đo mở rộng lên đến 0 - 100°C tùy theo nhu cầu sử dụng.

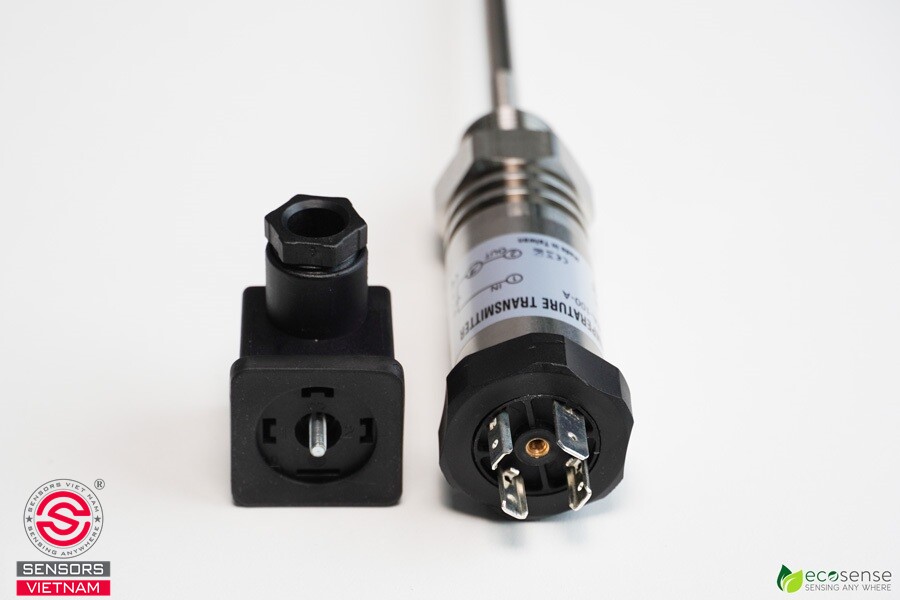

Tín hiệu ngõ ra analog 4 - 20 mA (2 dây)
Đây là chuẩn tín hiệu phổ biến trong tự động hóa công nghiệp nhờ khả năng truyền tín hiệu ổn định, chống nhiễu tốt và cho phép kéo dây khoảng cách dài. Nhờ vậy, cảm biến có thể dễ dàng kết nối với PLC, bộ điều khiển hoặc tủ điện trung tâm mà không gặp vấn đề về nhiễu tín hiệu.

Độ nhạy cao và thời gian phản hồi nhanh
Cảm biến có khả năng phát hiện gần như ngay lập tức những thay đổi nhỏ nhất của nhiệt độ nước, giúp hệ thống điều khiển kịp thời đưa ra các điều chỉnh cần thiết.

Nguồn cấp tiêu chuẩn 24VDC
Đây là mức điện áp phổ biến trong các hệ thống điều khiển công nghiệp, đảm bảo khả năng tương thích cao khi tích hợp vào hệ thống sẵn có.

Nguyên lý hoạt động của cảm biến nhiệt độ nước ECO-WA-100-A

Cảm biến nhiệt độ nước ECO-WA-100-A hoạt động theo nguyên lý đo nhiệt độ thông qua sự thay đổi điện trở của phần tử cảm biến. Toàn bộ quá trình này có thể được hiểu thông qua ba bước chính sau đây.

Bước 1: Đo nhiệt độ và chuyển đổi thành tín hiệu điện trở

Khi nhiệt độ nước trong đường ống thay đổi, nhiệt độ tại đầu dò của cảm biến cũng thay đổi theo. Sự thay đổi này làm điện trở của phần tử cảm biến biến đổi tương ứng. Thông thường, khi nhiệt độ tăng thì điện trở cũng tăng và ngược lại.

Sự thay đổi điện trở này sau đó được mạch đo bên trong cảm biến chuyển đổi thành tín hiệu điện áp nhỏ, tương ứng với nhiệt độ thực tế của nước.

Bước 2: Chuyển đổi tín hiệu thành dòng 4 - 20 mA

Sau khi nhận được tín hiệu điện áp, bộ transmitter tích hợp bên trong cảm biến sẽ tiếp tục chuyển đổi tín hiệu này thành dòng điện chuẩn 4 - 20 mA trên hai dây.

Trong hệ thống tín hiệu này:

- 4 mA đại diện cho giá trị nhiệt độ thấp nhất của dải đo

- 20 mA đại diện cho giá trị nhiệt độ cao nhất

Các giá trị nằm giữa sẽ được nội suy tuyến tính theo mức nhiệt độ thực tế.

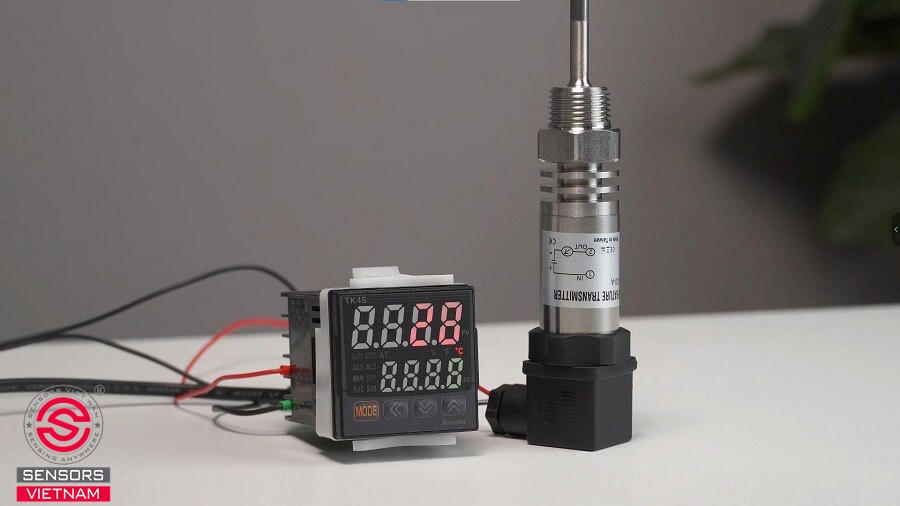

Bước 3: Truyền tín hiệu đến bộ điều khiển

Dòng tín hiệu 4 - 20 mA sau đó được truyền về PLC, bộ điều khiển trung tâm hoặc biến tần. Các thiết bị này sẽ chuyển đổi tín hiệu dòng điện thành giá trị nhiệt độ hiển thị để người vận hành theo dõi.

Từ dữ liệu nhận được, hệ thống có thể tự động điều chỉnh các thiết bị liên quan như bơm, chiller hoặc van điều khiển, nhằm duy trì nhiệt độ nước trong phạm vi cài đặt và tối ưu hóa mức tiêu thụ năng lượng.

Ứng dụng thực tế của cảm biến nhiệt độ nước ECO-WA-100-A

Nhờ thiết kế bền bỉ và khả năng đo nhiệt độ chính xác, cảm biến ECO-WA-100-A được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp và tòa nhà hiện đại.

Trong hệ thống HVAC
Cảm biến được lắp đặt trên đường ống nước tuần hoàn để theo dõi nhiệt độ liên tục. Khi nhiệt độ thay đổi, tín hiệu từ cảm biến sẽ được gửi về bộ điều khiển trung tâm, từ đó điều chỉnh tốc độ bơm hoặc mức làm lạnh của hệ thống. Giải pháp này có thể giúp tiết kiệm 20 - 30% năng lượng vận hành.

Trong hệ thống máy chiller công nghiệp
Các nhà máy cần giám sát nhiệt độ nước chính xác để kiểm soát chu kỳ nén của máy chiller. Nhờ dữ liệu nhiệt độ theo thời gian thực từ cảm biến, hệ thống có thể điều chỉnh hoạt động của máy nén hiệu quả hơn và giảm tiêu thụ điện năng.

Trong hệ thống cấp thoát nước của tòa nhà
Với dải đo phù hợp từ 0 - 50°C, thiết bị có thể giám sát nhiệt độ nước nóng hoặc nước lạnh trong các hệ thống cấp nước. Điều này giúp đảm bảo an toàn vận hành, tăng hiệu quả sử dụng năng lượng và hạn chế thất thoát nhiệt.

Nếu bạn đang tìm kiếm một thiết bị đo nhiệt độ nước chính xác, độ bền cao và dễ tích hợp vào hệ thống điều khiển, thì ECO-WA-100-A là một lựa chọn rất đáng cân nhắc. Với thiết kế chắc chắn, tín hiệu ổn định và độ nhạy cao, cảm biến này có thể giúp hệ thống HVAC và chiller vận hành hiệu quả hơn trong thời gian dài.

Để tìm hiểu thêm thông tin chi tiết hoặc đặt mua cảm biến nhiệt độ nước ECO-WA-100-A, bạn có thể liên hệ trực tiếp với Sensors Việt Nam. Chúng tôi cam kết cung cấp sản phẩm chính hãng, đầy đủ CO/CQ, giá cạnh tranh cùng đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ trong quá trình lắp đặt và vận hành hệ thống.
