Trong các công trình hiện đại sử dụng nhiều mặt dựng kính, bài toán kiểm soát nhiệt độ bề mặt luôn là một thách thức đối với hệ thống HVAC. Khi chênh lệch nhiệt độ trong và ngoài trời lớn, bề mặt kính có thể trở thành điểm yếu gây đọng sương, thất thoát nhiệt hoặc tạo cảm giác khó chịu cho người ngồi gần khu vực cửa sổ.

Để xử lý triệt để vấn đề này, hệ BMS cần một giải pháp đo chính xác nhiệt độ bề mặt thực tế thay vì chỉ dựa vào nhiệt độ không khí. Đây chính là lý do dòng cảm biến nhiệt độ dán bề mặt TEIK PT100 và TEIK PT1000 của Produal ra đời - một thiết bị nhỏ gọn nhưng đóng vai trò quan trọng trong chiến lược kiểm soát vi khí hậu khu vực kính.

1. Thiết kế: Nhỏ gọn, tinh tế và tối ưu truyền nhiệt

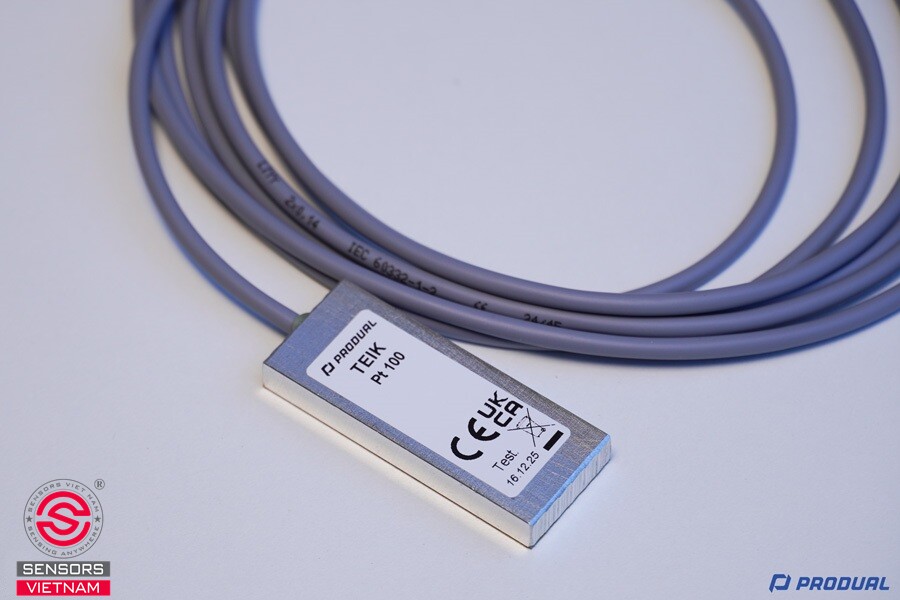

Về ngoại hình, hai cảm biến không có sự khác biệt, được thiết kế dạng khối chữ nhật phẳng, mỏng, nhỏ, gọn. Với thiết kế này, cảm biến có thể được ứng dụng kiểm soát nhiệt độ bề mặt ở nhiều

Điểm nổi bật nhất của dòng TEIK là cơ chế lắp đặt cực kỳ đơn giản. Thay vì khoan lỗ, bắt vít hay sử dụng đầu dò xuyên tâm, thiết bị được thiết kế dạng khối nhôm phẳng tích hợp lớp keo chuyên dụng ở mặt dưới.

Kích thước chỉ 50 x 20 x 8 mm giúp cảm biến gần như “ẩn mình” khi lắp nổi trên khung kính hoặc bề mặt kim loại. Lớp vỏ bảo vệ nhôm không chỉ đảm bảo độ bền cơ học mà còn đóng vai trò dẫn nhiệt hiệu quả, giúp truyền nhiệt nhanh và chính xác đến phần tử đo bên trong.

Cáp tín hiệu dài 2 mét, đường kính 3,2 mm đủ linh hoạt để đi dây về tủ điều khiển mà không ảnh hưởng thẩm mỹ không gian.

2. Thông số kỹ thuật: Điểm khác nhau giữa cảm biến nhiệt TEIK PT100 vs PT1000

Cả hai phiên bản đều sử dụng phần tử nhiệt điện trở Platinum (RTD), vốn nổi tiếng với độ tuyến tính cao và độ ổn định dài hạn trong hệ thống đo lường HVAC chuyên nghiệp.

- PT100 có điện trở 100 Ω tại 0°C

- PT1000 có điện trở 1000 Ω tại 0°C

Sự khác biệt này giúp kỹ sư linh hoạt lựa chọn theo tiêu chuẩn tín hiệu của bộ điều khiển trung tâm (PLC, DDC hoặc BMS). Về nguyên lý hoạt động, khi nhiệt độ thay đổi, điện trở của phần tử Platinum thay đổi tương ứng. Bộ điều khiển sẽ đọc giá trị điện trở và quy đổi thành nhiệt độ thực tế.

- Với độ chính xác ±0,3°C tại 0°C và dải đo -20…60°C, TEIK đáp ứng hoàn hảo các ứng dụng giám sát bề mặt trong môi trường nội thất.

- Cảm biến còn có lớp bảo vệ IP20, chống được sự xâm nhập của các vật thể rắn có đường kính lớn hơn 12mm.

3. Nguyên lý hoạt động: Đơn giản nhưng chính xác

Cảm biến nhiệt độ tiếp xúc TEIK PT100 và PT1000 hoạt động theo nguyên lý của nhiệt điện trở (RTD). Quy trình vận hành có thể hiểu ngắn gọn như sau:

- Khi cảm biến được dán trực tiếp lên bề mặt kính hoặc kim loại, nhiệt độ bề mặt sẽ truyền qua khối nhôm vào lõi Platinum bên trong.

- Nhiệt độ thay đổi làm điện trở của phần tử RTD thay đổi theo.

- Tín hiệu điện trở này được gửi về bộ điều khiển (BMS/PLC).

- Bộ điều khiển xử lý dữ liệu và điều chỉnh hệ HVAC tương ứng với điều kiện thực tế.

Nhờ đặc tính tuyến tính và ổn định của Platinum RTD, tín hiệu đo duy trì độ chính xác cao trong thời gian dài.

4. Ứng dụng thực tế trong hệ HVAC & BMS

Ngăn ngừa đọng sương trên kính

Trong mùa lạnh, hệ BMS có thể so sánh nhiệt độ bề mặt kính với điểm sương tính toán từ nhiệt độ và độ ẩm phòng. Nếu nhiệt độ kính tiến gần điểm sương, hệ thống sẽ tự động:

- Tăng lưu lượng gió nóng khu vực biên

- Kích hoạt sưởi kính (nếu có)

- Điều chỉnh lưu lượng gió tươi

Nhờ đó, nguy cơ ngưng tụ được loại bỏ trước khi xảy ra.

Kiểm soát tiện nghi vùng biên (perimeter comfort)

Khu vực gần cửa kính thường là nơi người sử dụng cảm nhận rõ sự chênh lệch nhiệt độ. Khi dữ liệu bề mặt được đưa vào thuật toán điều khiển, HVAC có thể điều chỉnh công suất cục bộ thay vì làm thay đổi nhiệt độ toàn phòng. Điều này giúp tiết kiệm năng lượng đồng thời duy trì tiện nghi ổn định.

Giám sát nhiệt độ các bề mặt thiết bị

Ngoài ứng dụng cho kính, cảm biến còn phù hợp để:

- Đo nhiệt độ bề mặt đường ống

- Theo dõi tủ điện

- Giám sát máy móc công nghiệp

- Lắp đặt tại vị trí không thể khoan hoặc can thiệp cơ khí

- Thiết kế dán trực tiếp giúp triển khai nhanh trong các dự án retrofit mà không ảnh hưởng đến cấu trúc sẵn có.

Thiết kế nhỏ gọn, lắp đặt nhanh, độ chính xác cao và tương thích tốt với hệ HVAC/BMS khiến dòng sản phẩm cảm biến nhiệt độ tiếp xúc này trở thành giải pháp lý tưởng cho các tòa nhà văn phòng, trung tâm thương mại, khách sạn và nhà ở cao cấp. Nếu bạn đang thiết kế hoặc nâng cấp hệ thống HVAC và cần giải pháp giám sát nhiệt độ bề mặt kính hiệu quả, đây là lựa chọn đáng cân nhắc cho một hệ thống điều khiển thông minh và ổn định lâu dài.
