Cảm biến nhiệt TEIK NTC10K và TEIK NTC20K từ Produal (Phần Lan) là giải pháp hàng đầu giúp kiểm soát nhiệt độ bề mặt kính và ngăn chặn hiện tượng đọng sương trong hệ thống HVAC hiện đại. Bằng cách cung cấp dữ liệu nhiệt độ chính xác tại bề mặt kính và luồng khí trong ống gió, thiết bị cho phép hệ thống điều khiển tự động kích hoạt chế độ sưởi hoặc làm mát kịp thời. Đây chính là lựa chọn tối ưu để duy trì thẩm mỹ công trình và đảm bảo sự thoải mái tuyệt đối cho người sử dụng không gian.

Trong bài viết dưới đây, hãy cùng Sensors Việt Nam tìm hiểu chi tiết về hai dòng cảm biến nhiệt độ tiếp xúc đang được ứng dụng rộng rãi trong các hệ thống HVAC hiện đại.

Thiết kế cảm biến nhiệt TEIK NTC10K và TEIK NTC20K

Cả hai model TEIK NTC10 và TEIK NTC20 đều được thiết kế để đo trực tiếp nhiệt độ bề mặt thông qua phương pháp dán cảm biến lên vật liệu cần đo.

Phần thân của thiết bị được chế tạo từ nhôm giúp tăng khả năng truyền nhiệt nhanh và đảm bảo độ bền khi sử dụng lâu dài. Phía sau cảm biến được tích hợp lớp keo dán chuyên dụng, cho phép lắp đặt nhanh chóng chỉ trong vài giây mà không cần khoan đục hay gia công phức tạp.

Về kích thước, cảm biến sở hữu thiết kế rất mỏng và gọn nhẹ. Đầu dò có kích thước 50 × 20 × 8 mm, đi kèm cáp dài 2 mét với đường kính 3,2 mm, thuận tiện cho việc đấu nối và lắp đặt trong nhiều vị trí khác nhau.

Thiết bị có màu xám trung tính, khi gắn trên bề mặt kính gần như hòa vào tổng thể kiến trúc và rất khó nhận thấy. Nhờ vậy, cảm biến đặc biệt phù hợp với các công trình yêu cầu tính thẩm mỹ cao như tòa nhà văn phòng, chung cư cao cấp hay nhà ở hiện đại.

Thông số kỹ thuật nổi bật của cảm biến nhiệt TEIK NTC10K và NTC20K

Về cơ bản, hai dòng cảm biến này có thiết kế và chức năng tương tự nhau, tuy nhiên vẫn tồn tại một vài điểm khác biệt đáng chú ý.

Trước hết là phần tử cảm biến. Model TEIK NTC10 sử dụng điện trở nhiệt NTC với giá trị 10 kΩ tại 25°C, trong khi TEIK NTC20 có điện trở định danh 20 kΩ tại cùng mức nhiệt độ. Các phần tử NTC này nổi bật nhờ độ ổn định cao, khả năng tuyến tính tốt và duy trì độ chính xác trong thời gian dài.

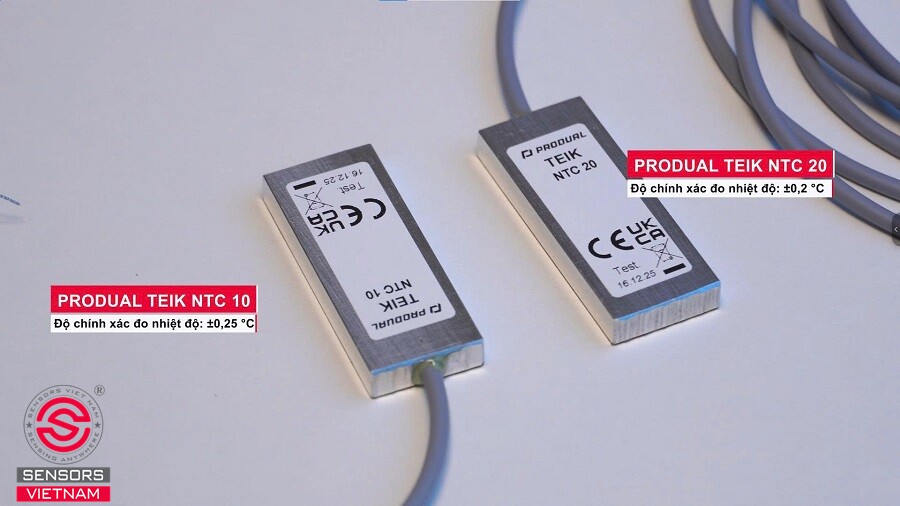

Sự khác biệt tiếp theo nằm ở độ chính xác của phép đo. Cảm biến TEIK NTC10K có sai số khoảng ±0,25°C tại 25°C, trong khi TEIK NTC20K đạt độ chính xác cao hơn với sai số chỉ ±0,2°C.

Ngoài những điểm khác biệt trên, các thông số kỹ thuật còn lại của hai thiết bị gần như giống nhau:

- Phạm vi đo nhiệt độ: -20…60°C

- Kích thước đầu dò: 50 × 20 × 8 mm

- Cáp kết nối: Ø 3,2 mm × 2 m (LIYY 2 × 0,14 mm²)

- Cấp bảo vệ: IP20

- Phương thức lắp đặt: gắn trực tiếp trên bề mặt phẳng

- Kiểu lắp đặt: dán keo

- Chất liệu đầu dò: nhôm

Nguyên lý hoạt động của cảm biến nhiệt TEIK NTC10K và TEIK NTC20K

Hai cảm biến nhiệt độ tiếp xúc này hoạt động dựa trên nguyên lý của nhiệt điện trở NTC (Negative Temperature Coefficient). Theo nguyên lý này, điện trở của phần tử cảm biến sẽ giảm khi nhiệt độ tăng, cho phép thiết bị xác định chính xác nhiệt độ thông qua sự thay đổi của giá trị điện trở.

Quá trình đo nhiệt độ diễn ra theo các bước cơ bản sau:

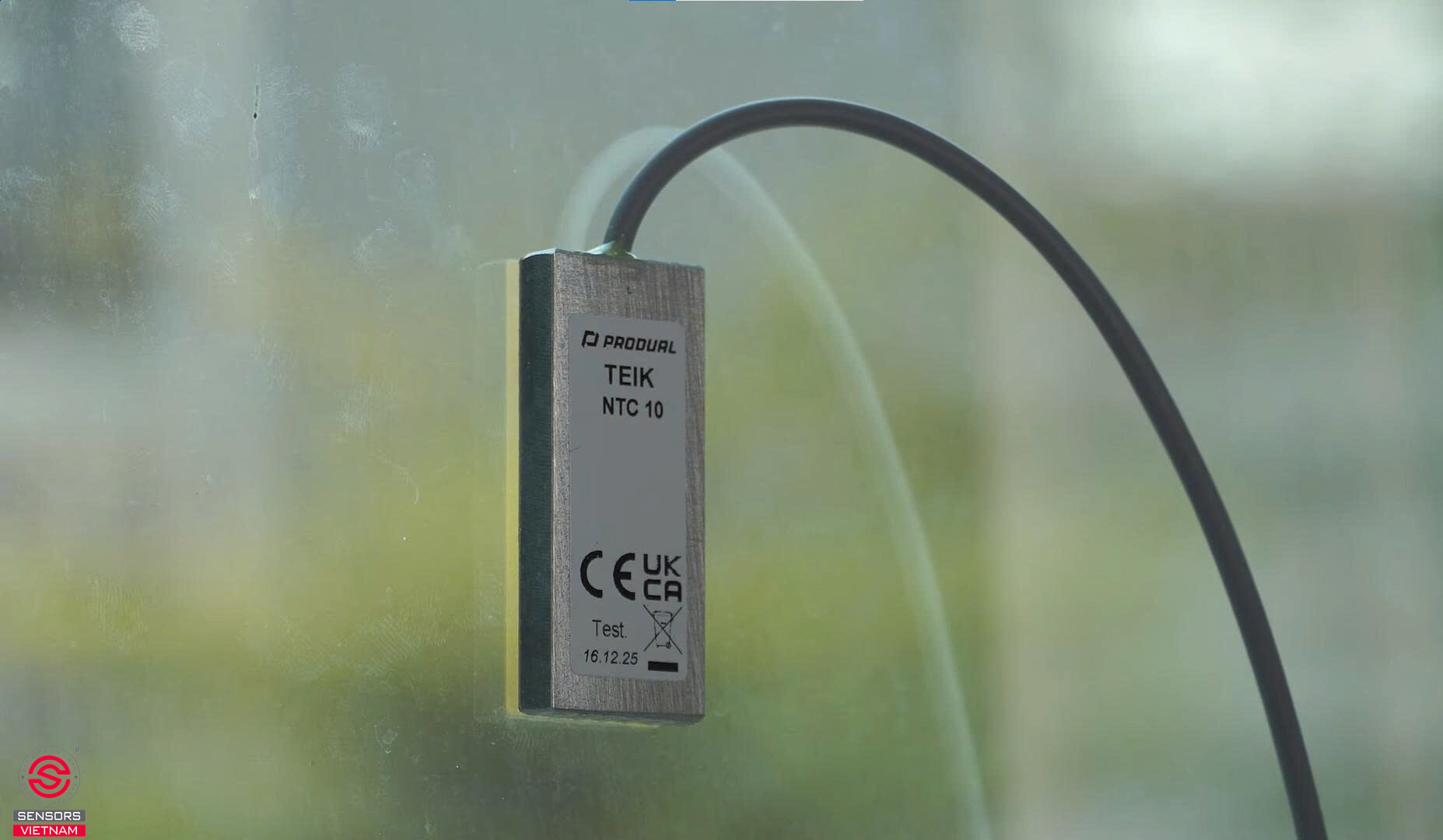

- Khi cảm biến được dán lên bề mặt kính hoặc bề mặt phẳng, nhiệt độ của vật thể sẽ truyền qua lớp vỏ nhôm vào đầu dò bên trong.

- Sự thay đổi nhiệt độ làm biến đổi giá trị điện trở của phần tử NTC.

- Tín hiệu điện trở được chuyển thành tín hiệu đo và truyền về bộ điều khiển như BMS hoặc PLC.

- Bộ điều khiển xử lý dữ liệu và điều chỉnh hoạt động của hệ thống HVAC nhằm duy trì điều kiện nhiệt độ tối ưu.

Ứng dụng thực tế của cảm biến nhiệt TEIK NTC10K và NTC20K

Hiện nay, các cảm biến nhiệt độ bề mặt thuộc dòng TEIK của Produal được ứng dụng rất rộng rãi trong các hệ thống kỹ thuật tòa nhà.

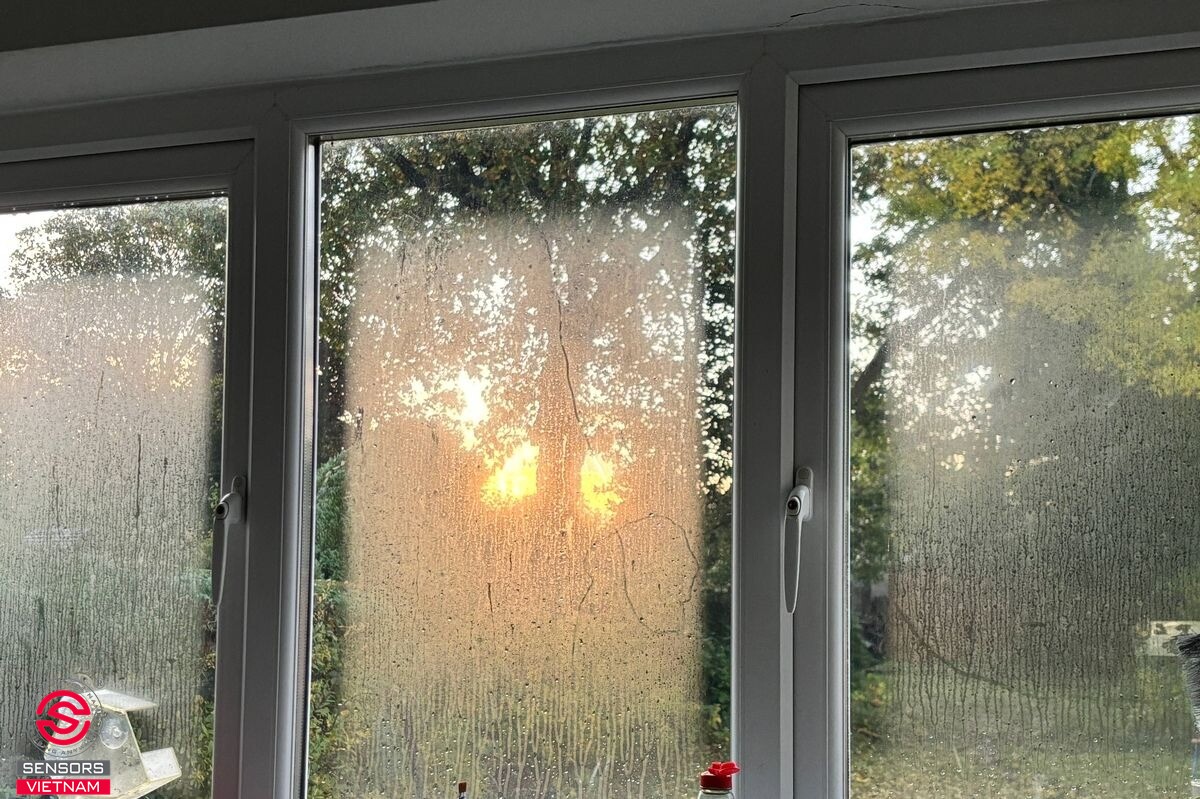

Ứng dụng phổ biến nhất là giám sát nhiệt độ bề mặt cửa kính. Dữ liệu từ cảm biến cho phép hệ thống HVAC điều chỉnh lưu lượng gió hoặc kích hoạt hệ thống sưởi kính để ngăn chặn hiện tượng đọng sương khi chênh lệch nhiệt độ trong và ngoài nhà quá lớn. Điều này không chỉ giúp duy trì tính thẩm mỹ cho mặt dựng kính mà còn tạo môi trường nhiệt độ dễ chịu cho người ngồi gần cửa sổ.

Ngoài ra, cảm biến còn được sử dụng để đo nhiệt độ tại những bề mặt không thể khoan lỗ lắp đầu dò, chẳng hạn như:

- Ống gió trong hệ thống HVAC

- Bề mặt ống nước

- Vỏ động cơ hoặc thiết bị máy móc

- Tủ điện và các bề mặt kim loại phẳng khác

Hiện nay, các sản phẩm thuộc dòng TEIK của Produal đang được phân phối chính hãng tại Sensors Việt Nam, bao gồm các phiên bản cảm biến PT100, PT1000, NTC 10K và NTC 20K. Với nguồn hàng chính hãng, đầy đủ CO/CQ, chế độ bảo hành uy tín cùng đội ngũ kỹ thuật giàu kinh nghiệm, Sensors Việt Nam luôn sẵn sàng hỗ trợ khách hàng lựa chọn giải pháp đo nhiệt độ phù hợp nhất cho từng hệ thống.
