Công tắc chênh áp là một thiết bị không thể thiết trong các hệ thống HVAC, phòng sạch và dây chuyền công nghiệp, giúp phát hiện nhanh sự chênh lệch bất thường về áp suất và đưa ra các tín hiệu cảnh báo kịp thời. Trong bài viết này, Sensors Việt Nam sẽ giới thiệu và đánh giá chi tiết công tắc chenh áp gió ECO-PS300 được sản xuất bởi Ecosense (Đức) - một thương hiệu chuyên sản xuất cảm biến và công tắc áp suất. Đồng thời, chúng ta cũng sẽ tìm hiểu thêm về hai model cùng dòng là công tắc chênh áp gió ECO-PS500 và ECO-PS1000.

CÔNG TẮC CHÊNH ÁP GIÓ ECO-PS300/500/1000 - NGOẠI HÌNH

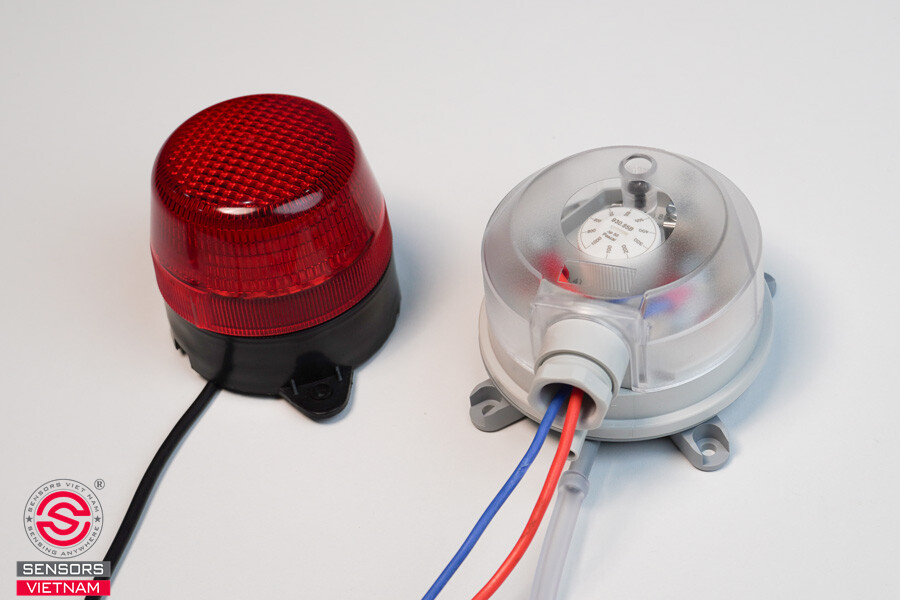

Điểm giống nhau đầu tiên của ba model công tắc chênh áp gió thuộc dòng Eco-PS của nhà Ecosense nằm ở ngoại hình. Công tắc chênh áp gió ECO-PS300, ECO-PS500 và ECO-PS1000 sở hữu thiết kế hộp tròn nhỏ gọn, kích thước chỉ 85 × 58 mm với trọng lượng khoảng 150 g, thuận tiện cho việc lắp đặt trong các không gian kỹ thuật hạn chế.

 - Vỏ ngoài của thiết bị được chế tạo từ nhựa ABS cao cấp, có độ cứng và khả năng chịu va đập tốt, phù hợp với môi trường làm việc công nghiệp.

- Phía trên là núm xoay điều chỉnh giá trị cài đặt chênh áp, cho phép người dùng điều chỉnh ngưỡng hoạt động một cách nhanh chóng và chính xác.

- Hai bên hông thiết bị được bố trí hai cổng kết nối ống dẫn khí, trong đó: Cổng (+) dùng cho áp suất cao và Cổng (-) dùng cho áp suất thấp.

- Bên trong công tắc là cụm cảm biến áp suất cơ học, kết hợp với lò xo và tiếp điểm điện, đảm bảo khả năng phản hồi ổn định và tin cậy.

Một điểm nổi bật trong thiết kế của công tắc chênh áp dòng ECO-PS là nắp che trong suốt, giúp người dùng dễ dàng quan sát thang đo và thao tác điều chỉnh, đồng thời hạn chế được bụi bẩn xâm nhập vào bên trong thiết bị.

XEM THÊM: CẢM BIẾN KHÍ CO CHỐNG CHÁY NỔ EVIKON E2670-CO CÓ ĐÁNG TIỀN?

CÔNG TẮC CHÊNH ÁP GIÓ ECO-PS300 / ECO-PS500 / ECO-PS1000 - THÔNG SỐ KỸ THUẬT

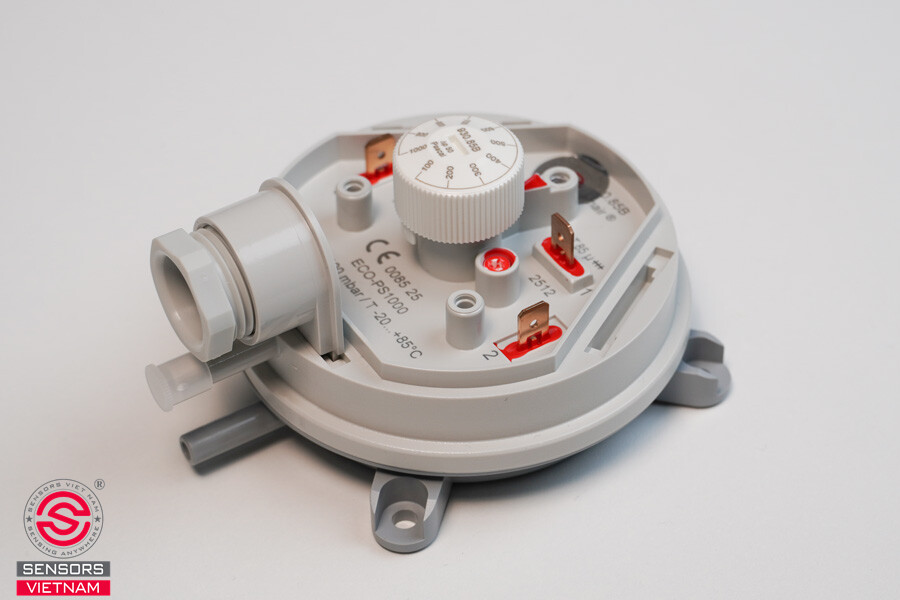

Về mặt kỹ thuật, dòng công tắc chênh áp gió ECO-PS sử dụng ngõ ra tiếp điểm cơ NO/NC, có độ nhạy cao, tuổi thọ lớn và khả năng chịu tải lên đến 1.5A tại 250V AC.

Bên cạnh đó, thiết bị còn đáp ứng tốt các yêu cầu vận hành trong môi trường kỹ thuật nhờ:

+ Dải nhiệt độ làm việc rộng từ -20 đến 85°C

+ Cấp bảo vệ IP54, chống bụi và nước nhẹ, phù hợp lắp đặt trong phòng kỹ thuật, AHU hoặc khu vực có độ ẩm vừa phải

Điểm khác biệt quan trọng nhất giữa ba model nằm ở dải đo chênh áp, dù ngoại hình và cấu tạo gần như tương đồng:

- ECO-PS300: dải đo 20 - 300 Pa, thích hợp cho các ứng dụng chênh áp thấp như phòng sạch, cầu thang bộ, ống gió AHU

- ECO-PS500: dải đo 50 - 500 Pa, phù hợp cho các hệ thống có mức chênh áp trung bình

- ECO-PS1000: dải đo 100 - 1000 Pa, đáp ứng tốt các ứng dụng chênh áp lớn hoặc hệ thống quạt công suất cao

XEM THÊM: PHÂN LOẠI NGÕ RA: CẢM BIẾN CO 4-20MA/0-10V/MODBUS RTU (RS-485)

CÔNG TẮC CHÊNH ÁP GIÓ ECO-PS300 / ECO-PS500 / ECO-PS1000 - NGUYÊN LÝ HOẠT ĐỘNG

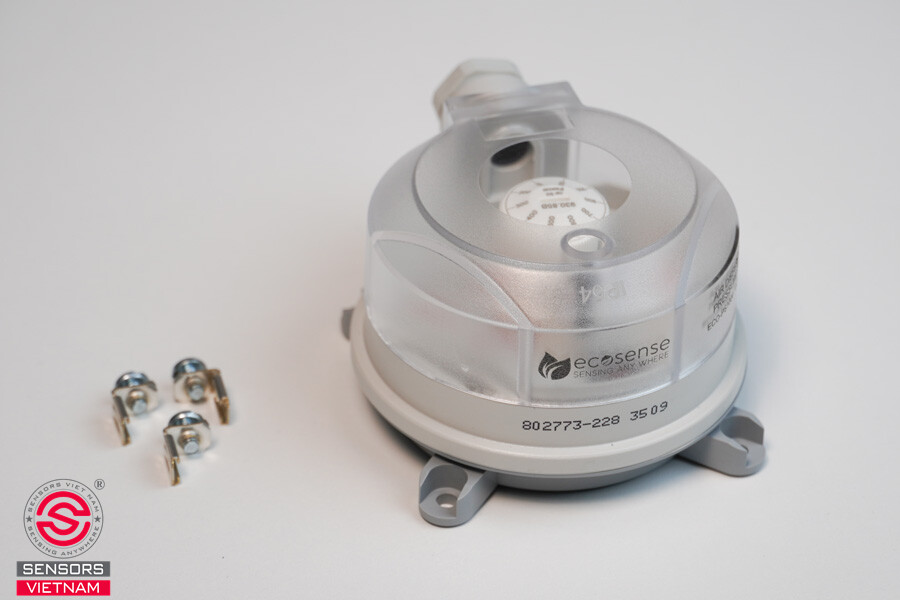

Dòng công tắc chênh áp gió cơ học ECO-PS hoạt động dựa trên cơ chế đơn giản nhưng hiệu quả cao. Cụ thể, bên trong thiết bị được trang bị màng cảm biến áp suất có độ nhạy cao.

Khi sự chênh lệch áp suất giữa hai đầu High (+) và Low (-) vượt quá giá trị cài đặt, màng cảm biến sẽ bị biến dạng, tạo ra lực cơ học tác động trực tiếp lên tiếp điểm NO/NC. Từ đó, thiết bị phát tín hiệu để điều khiển bật/tắt quạt điều áp hoặc kích hoạt quạt hút hoặc hệ thống cảnh báo.

Khi giá trị chênh áp tăng hoặc giảm vượt qua ngưỡng setpoint đã thiết lập, trạng thái tiếp điểm sẽ thay đổi từ thường mở sang thường đóng hoặc ngược lại, giúp hệ thống phản ứng kịp thời với điều kiện vận hành thực tế.

XEM THÊM: CẢM BIẾN KHÍ CO: NGUYÊN LÝ HOẠT ĐỘNG, ỨNG DỤNG VÀ LƯU Ý CẦN NHỚ

CÔNG TẮC CHÊNH ÁP GIÓ ECO-PS300 / ECO-PS500 / ECO-PS1000 - ỨNG DỤNG

Nhờ thiết kế linh hoạt và độ tin cậy cao, bộ 3 công tắc chênh áp gió ECO-PS300, ECO-PS500 và ECO-PS1000 được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật, tiêu biểu như:

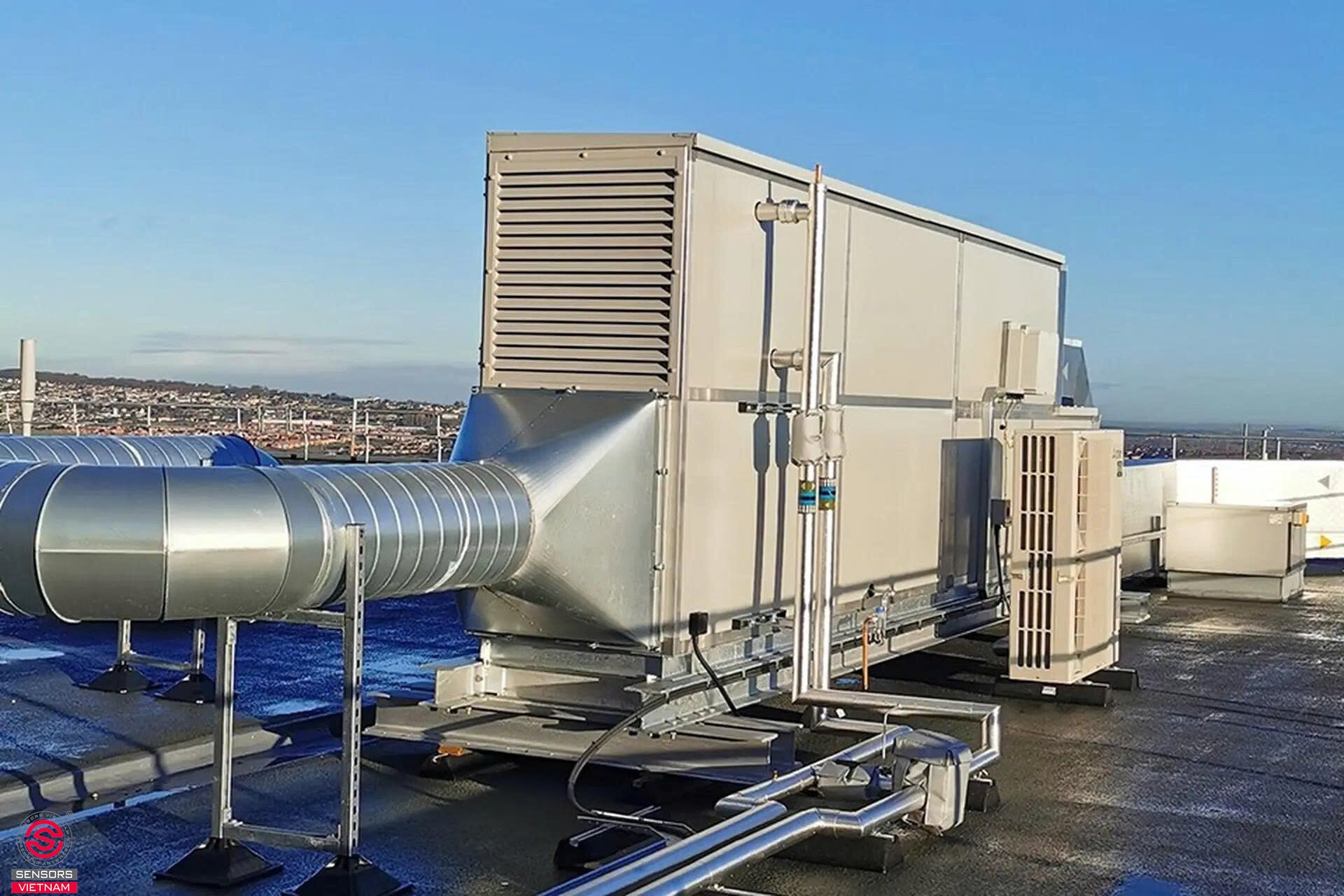

- Giám sát tình trạng màng lọc trong AHU và hệ thống thông gió trung tâm: thiết bị thường được lắp trước và sau màng lọc để phát hiện tình trạng lọc bẩn hoặc tắc nghẽn

- Kiểm tra trạng thái hoạt động của quạt, đảm bảo quạt thực sự tạo ra lưu lượng gió chứ không chỉ quay động cơ

- Kiểm soát chênh áp cầu thang bộ trong các tòa nhà cao tầng, phục vụ yêu cầu an toàn phòng cháy chữa cháy

- Ứng dụng trong phòng sạch, phòng mổ, nhà máy dược phẩm, phòng thí nghiệm, cũng như giám sát áp suất trên đường ống gió nhằm bảo vệ quạt và điều khiển van gió hiệu quả.

Hiện nay, dòng công tắc chênh áp gió ECO-PS được Sensors Việt Nam phân phối chính hãng, đầy đủ CO/CQ, chính sách bảo hành 24 tháng - 1 đổi 1 và hỗ trợ kỹ thuật. Khi mua sản phẩm, khách hàng còn được cung cấp phụ kiện lắp đặt đầy đủ gồm ống nối 2 m, bát gắn và vít cố định.

Nếu bạn đang tìm kiếm công tắc chênh áp gió ECOSENSE, hãy liên hệ ngay với Sensors Việt Nam để được tư vấn và nhận báo giá tốt nhất.
