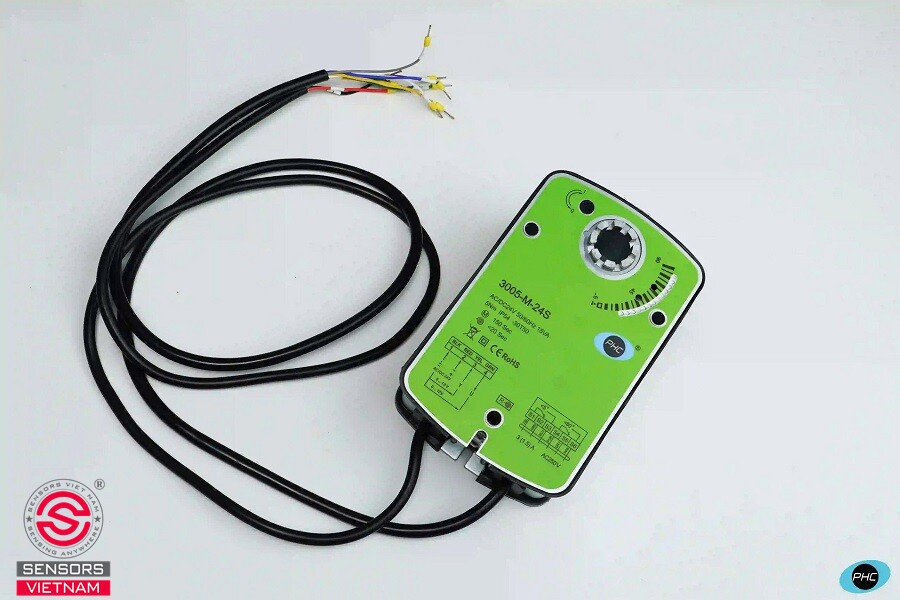

Khi hỏa hoạn xảy ra trong một công trình cao tầng, tính mạng con người thường phụ thuộc vào vài phút ngắn ngủi để di chuyển đến nơi an toàn. Trong những phút đó, động cơ van gió đóng vai trò quyết định sự hữu dụng của cầu thang bộ thoát hiểm. Thiết bị này âm thầm điều khiển luồng không khí trong toà nhà, giữ cho buồng thang thoát hiểm luôn sạch khói và giúp khu vực cháy được xả khói kịp thời. Bài viết dưới đây sẽ giúp bạn hiểu rõ về hai loại động cơ van gió quan trọng nhất trong hệ thống PCCC của công trình, đó là động cơ van gió tăng áp cầu thang và động cơ van gió hút khói.

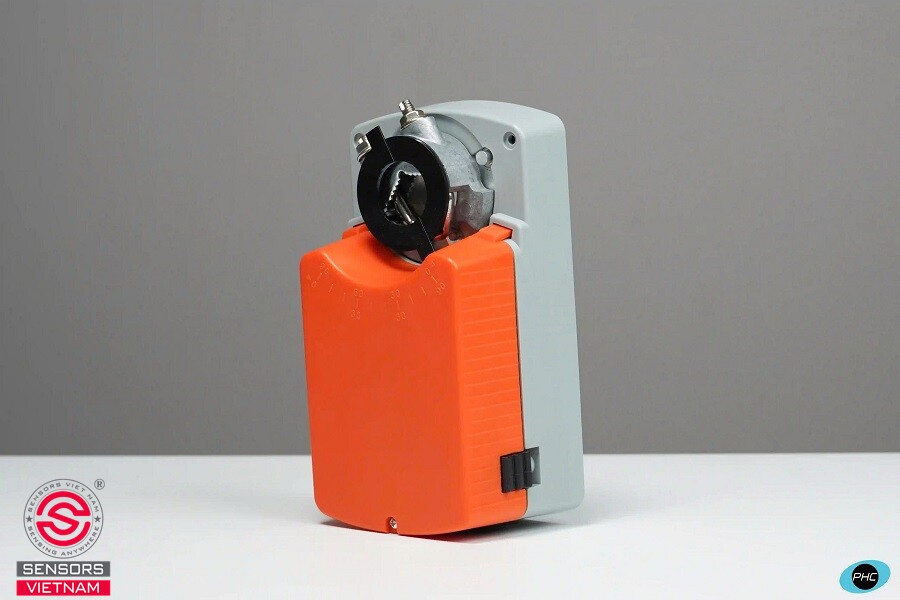

ĐỘNG CƠ VAN GIÓ TRONG HỆ THỐNG TĂNG ÁP CẦU THANG LÀ GÌ?

Động cơ van gió trong hệ thống tăng áp cầu thang là bộ truyền động được lắp trực tiếp lên trục của van gió (damper) đặt trên đường ống cấp khí vào buồng thang bộ thoát hiểm. Khi hệ thống báo cháy hoặc cảm biến chênh áp phát hiện có sự cố, động cơ sẽ nhận tín hiệu điều khiển và xoay cánh van theo góc mở phù hợp để bơm khí sạch liên tục vào buồng thang. Luồng khí này tạo ra một vùng áp suất dương, tức là áp suất trong buồng thang luôn cao hơn hành lang và các khu vực xung quanh, nhờ vậy khói không thể tràn ngược vào lối thoát nạn.

Nhiệm vụ của động cơ điều khiển van gió tăng áp cầu thang là duy trì mức chênh áp chính xác theo đúng thiết kế, thường dao động trong khoảng 20 đến 50 Pa tuỳ quy mô công trình.

• Van mở quá lớn, áp suất trong buồng thang tăng vọt sẽ khiến cửa thoát hiểm bị nén chặt và không thể mở ra được.
• Van mở quá nhỏ, áp dương không đủ khiến khói từ khu vực cháy có thể tràn vào lối thoát nạn, gây nguy hiểm.

Động cơ van gió tăng áp cầu thang cần đáp ứng một số tiêu chí kỹ thuật quan trọng như sau:

• Khả năng điều biến liên tục theo tín hiệu tương tự từ cảm biến chênh áp, phổ biến nhất là tín hiệu 0 đến 10V hoặc 4 đến 20mA.
• Mô men xoắn của động cơ cần đủ lớn để thắng lực cản của luồng gió áp lực cao trong ống, thường nằm trong khoảng 10 đến 40Nm tuỳ kích thước van.
• Nguồn điện cấp cho động cơ thường là 24V AC/DC hoặc 220V AC, và thiết bị cần có tín hiệu phản hồi vị trí van để hệ thống BMS hoặc tủ điều khiển PCCC luôn giám sát được trạng thái thực tế của van.

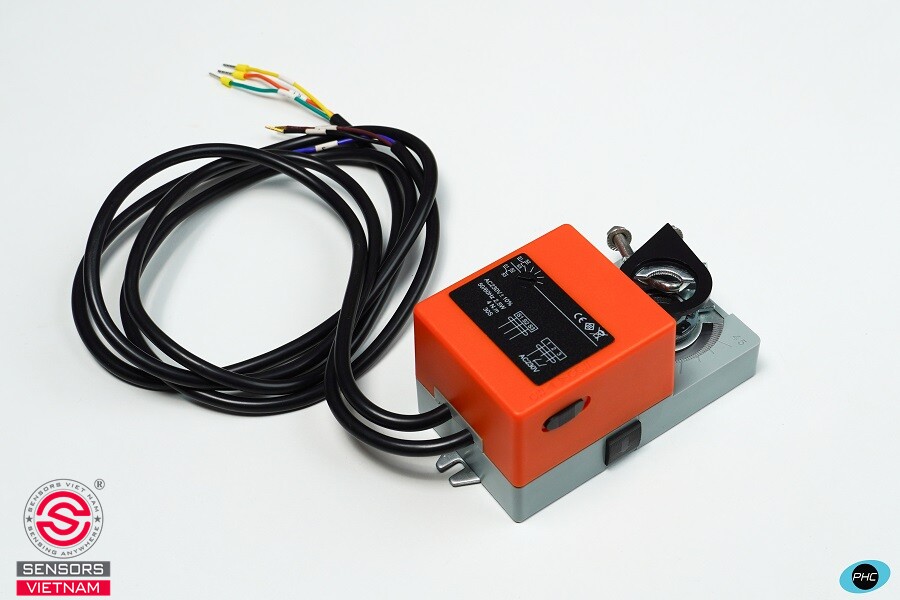

ĐỘNG CƠ VAN GIÓ TRONG HỆ THỐNG HÚT KHÓI LÀ GÌ?

Người bạn đồng hành không thể thiếu của động cơ van gió tăng áp cầu thang chính là động cơ van gió trong hệ thống hút khói. Thiết bị này đảm nhận hai nhiệm vụ chính, một là chủ động ngăn khói lan từ đám cháy sang các khu vực an toàn, hai là mở đường cho khói và khí độc thoát ra khỏi khu vực cháy kịp thời trước khi gây nguy hiểm cho người và tài sản.

Động cơ van gió của hệ thống hút khói được lắp trên van chống cháy và khói và nhận tín hiệu trực tiếp từ cảm biến khói đặt trong ống gió hoặc trong không gian phòng. Khi nhận được tín hiệu này, động cơ sẽ điều khiển đóng hoặc mở cánh van theo đúng kịch bản kiểm soát khói đã được lập trình sẵn cho từng khu vực.

Có hai cách bố trí thường gặp trong thực tế:

(1) Động cơ được cấp nguồn liên tục để giữ van ở trạng thái mở, cho phép không khí lưu thông tự nhiên trong điều kiện bình thường. Khi cảm biến khói hoặc tủ báo cháy phát tín hiệu, nguồn điện cấp cho động cơ sẽ bị ngắt và lò xo hồi vị bên trong tự động kéo van về trạng thái đóng để ngăn khói lan sang khu vực liền kề.

(2) Thường gặp trong các hệ thống thiết kế theo kiểu xả khói chủ động, quy trình sẽ ngược lại hoàn toàn: van bình thường ở trạng thái đóng và chỉ mở ra khi nhận lệnh từ tủ báo cháy để chủ động xả khói khỏi khu vực đang cháy.

Động cơ van gió hút khói thường sử dụng kiểu điều khiển đóng mở hai điểm hoặc ba điểm vì yêu cầu quan trọng nhất ở đây là tốc độ phản ứng. Thời gian đóng hoặc mở van thường yêu cầu rất nhanh, phổ biến dưới 15 giây, để đảm bảo khói được kiểm soát kịp thời. Động cơ cũng cần có cơ cấu lò xo hồi vị để tự động đưa van về vị trí an toàn ngay khi mất điện, đồng thời phải chịu được nhiệt độ cao trong thời gian dài, thường được kiểm định ở mức 250 độ C trong ít nhất 2 giờ theo các tiêu chuẩn chống cháy quốc tế.

SO SÁNH NHANH ĐỘNG CƠ VAN GIÓ TRONG HỆ THỐNG TĂNG ÁP CẦU THANG VÀ HÚT KHÓI

Nhìn chung, hai loại động cơ này phục vụ hai mục tiêu khác nhau trong việc kiểm soát khói của công trình. Động cơ van gió tăng áp cầu thang tập trung vào việc tạo và duy trì áp suất dương ổn định trong buồng thang thoát hiểm, trong khi động cơ van gió hút khói tập trung vào việc xả khói ra khỏi khu vực cháy để tránh lan vào các khu vực an toàn khác.

Về kiểu điều khiển, động cơ tăng áp cầu thang cần điều biến liên tục theo tín hiệu cảm biến chênh áp, còn động cơ hút khói chủ yếu hoạt động theo kiểu đóng mở dựa trên tín hiệu khói và nhiệt, ít khi cần điều biến theo tỷ lệ.

Vị trí lắp đặt cũng khác nhau rõ rệt, động cơ tăng áp cầu thang thường nằm trên đường ống gió cấp vào buồng thang và giếng thang máy, trong khi động cơ hút khói xuất hiện ở ống gió hút khói, vách ngăn cháy, trục kỹ thuật và hành lang.

Điểm chung giữa hai loại thiết bị này là cơ cấu an toàn khi mất điện. Cả hai đều cần lò xo hồi vị để đưa van về đúng vị trí thiết kế trong tình huống khẩn cấp. Tuy nhiên, động cơ tăng áp cầu thang ưu tiên đưa van về vị trí an toàn theo thiết kế riêng của từng hệ thống, còn động cơ hút khói thường đóng van ngay lập tức khi mất điện hoặc phát hiện khói.

ỨNG DỤNG ĐỘNG CƠ VAN GIÓ TRONG HỆ THỐNG TĂNG ÁP CẦU THANG VÀ HÚT KHÓI

Trong thực tế, động cơ van gió tăng áp cầu thang là thiết bị cần thiết ở các công trình có thiết kế buồng thang bộ kín theo quy chuẩn PCCC hiện hành. Các công trình điển hình bao gồm chung cư, căn hộ cao tầng, tòa nhà văn phòng, khách sạn, bệnh viện, trung tâm thương mại, khu hành chính và trung tâm dữ liệu, là những nơi yêu cầu nghiêm ngặt về an toàn tính mạng con người và tài sản.

Với động cơ van gió hệ thống hút khói, phạm vi ứng dụng rộng hơn. Bên cạnh các công trình tương tự như trên, thiết bị này còn xuất hiện phổ biến ở những khu vực không có người ở thường xuyên nhưng vẫn tiềm ẩn nguy cơ cháy nổ cao, điển hình như hầm để xe, trục kỹ thuật, giếng trời và các khu vực kỹ thuật dưới sàn. Đây đều là những vị trí mà khói và khí độc có thể tích tụ nhanh chóng nếu không có hệ thống xả khói chủ động.

TOP THƯƠNG HIỆU ĐỘNG CƠ VAN GIÓ CHẶN LỬA VÀ ĐỘNG CƠ VAN GIÓ NGĂN KHÓI UY TÍN TOÀN CẦU

Hiện nay trên thị trường có rất nhiều thương hiệu damper actuator nổi tiếng. nhiều hãng actuator HVAC hàng đầu thế giới với chất lượng cao, độ bền tốt, hỗ trợ đầy đủ Modbus/BACnet và được sử dụng rộng rãi trong các dự án HVAC lớn.

Động cơ điều khiển van gió Belimo

Động cơ điều khiển van gió Belimo là dòng motorized damper actuator cao cấp được sử dụng rộng rãi trong các hệ thống HVAC, AHU, FCU và BMS hiện nay. Với độ bền cao, khả năng điều khiển chính xác và hỗ trợ Modbus/BACnet, động cơ van gió Belimo là lựa chọn phổ biến cho các công trình thương mại, nhà máy và phòng sạch.

Sensors Việt Nam cung cấp giải pháp damper actuator HVAC và hỗ trợ tư vấn lựa chọn actuator phù hợp cho từng ứng dụng thực tế. Tuy nhiên giá cả Belimo khá cao và thời gian giao hàng khá lâu.

Động cơ điều khiển van gió Honeywell

Van gió Honeywell thương hiệu phổ biến tại thị trường HVAC quốc tế với nhiều dòng damper actuator và valve actuator cho commercial HVAC cũng như hệ thống điều khiển tòa nhà.

Động cơ điều khiển van gió Nenutec

Nenutec cũng là lựa chọn phổ biến cho các hệ thống HVAC nhờ mức giá cạnh tranh và chất lượng ổn định.

Động cơ điều khiển van gió Schneider

Trong phân khúc tự động hóa tòa nhà, Schneider Electric cung cấp nhiều giải pháp HVAC và Actuator cho tòa nhà thông minh.

Động cơ điều khiển van gió PHC

Trong những năm gần đây, động cơ van gió PHC đang phát triển rất mạnh nhờ giá cạnh tranh hơn Belimo nhưng vẫn có nhiều tính năng cao cấp như Fail safe, Modulating, Spring return và khả năng hoán đổi tốt. Đây là thương hiệu được nhiều nhà thầu HVAC quan tâm tại Việt Nam.

Động cơ van gió PHC có thiết kế chuẩn công nghiệp, nhìn rất chuyên nghiệp và chất lượng bền bỉ. Sensors Việt Nam là nhà phân phối động cơ van gió PHC với chất lượng cao và giá cả cạnh tranh với chế độ bảo hành 2 năm 1 đổi 1 chính hãng.
