Nếu bạn đang tìm hiểu về hệ thống HVAC, chắc hẳn đã từng nghe qua hai cái tên quen thuộc là động cơ van gió 24VAC/DC và động cơ van gió 230VAC. Đây là hai dòng thiết bị đóng vai trò giúp điều khiển việc đóng mở van gió trong hệ thống điều hòa không khí, thông gió của tòa nhà, nhà xưởng. Tuy cùng một chức năng nhưng hai dòng này lại khác nhau khá nhiều về nguồn cấp, cách lắp đặt và cả chi phí đầu tư.

ĐỘNG CƠ VAN GIÓ 24VAC/DC LÀ GÌ?

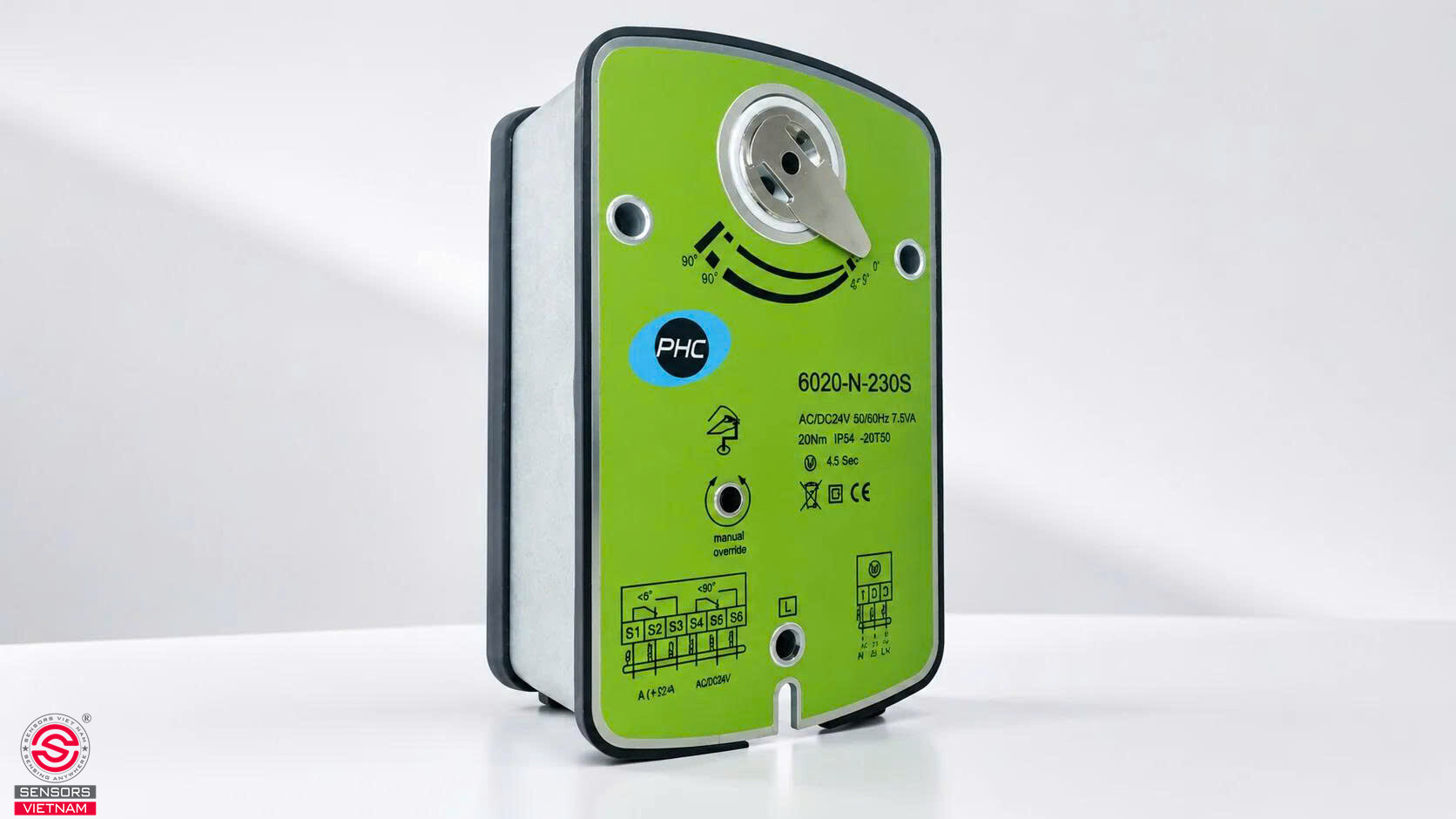

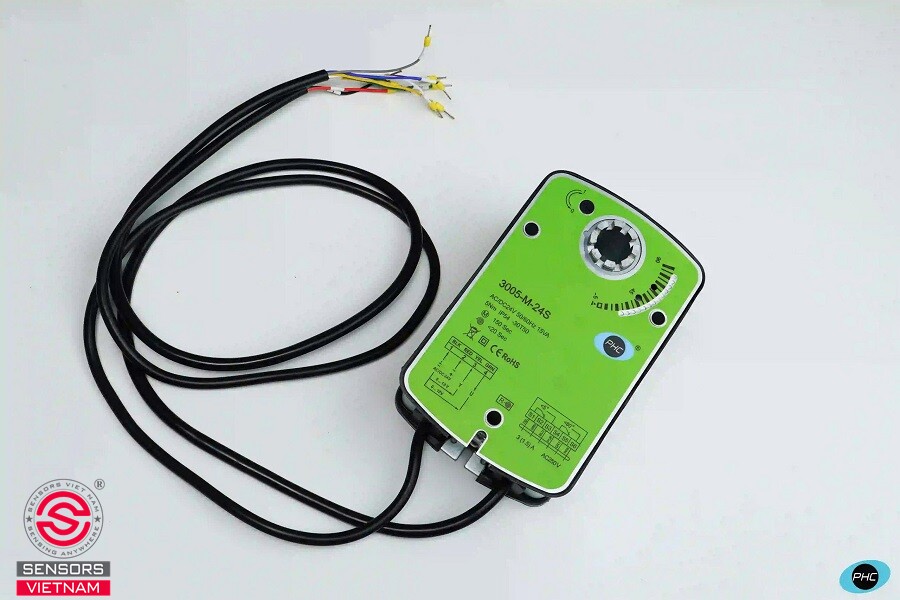

Động cơ van gió 24VAC/DC, hay còn được gọi là bộ truyền động van gió 24VAC/DC, bộ điều khiển van gió 24VAC/DC hoặc damper actuator 24VAC/DC, là dòng thiết bị hoạt động ở mức điện áp 24V. Loại động cơ này có thể dùng được cả nguồn xoay chiều (AC) lẫn một chiều (DC), nên rất linh hoạt khi đấu nối.

Đây cũng là dòng động cơ được ưa chuộng trong các hệ thống HVAC hiện đại. Hầu hết tủ điều khiển AHU, FCU hay BMS đều đã có sẵn nguồn 24V, nên khi lắp động cơ van gió 24V vào không cần thiết bị hạ áp riêng.

Một điểm cộng lớn khác của dòng động cơ điều khiển van gió 24VAC/DC là khả năng tương thích với nhiều loại tín hiệu điều khiển khác nhau, từ ON/OFF, Floating 3 điểm cho đến tuyến tính. Ngoài ra công suất tiêu thụ của nó cũng khá tiết kiệm, chỉ khoảng 1-3W lúc hoạt động và dưới 1W khi giữ nguyên vị trí.

ĐỘNG CƠ VAN GIÓ 230VAC LÀ GÌ?

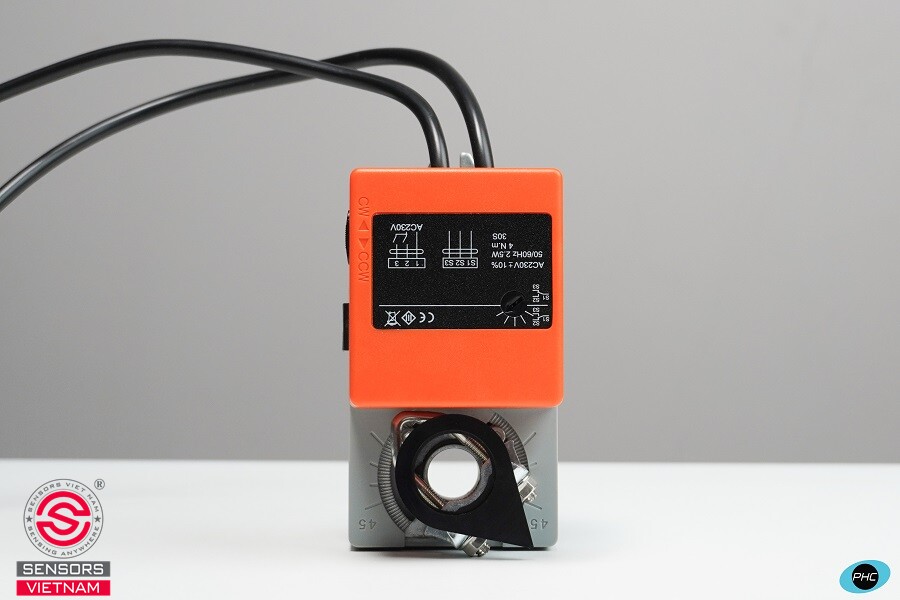

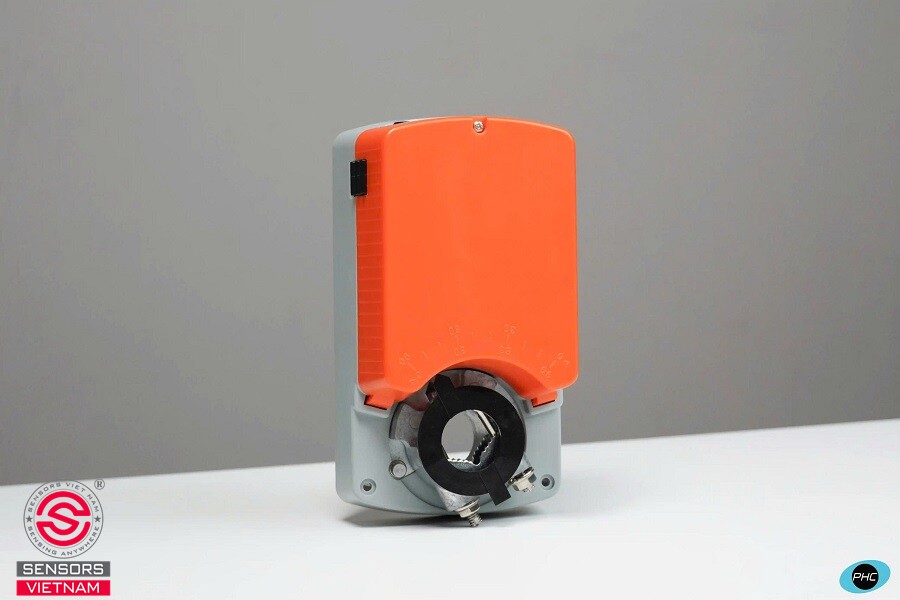

Động cơ van gió 230VAC, còn gọi là bộ truyền động van gió 230VAC hoặc bộ điều khiển van gió 230VAC, được thiết kế để sử dụng trực tiếp điện áp lưới dân dụng quen thuộc, dao động trong khoảng 198V đến 264V (tại Việt Nam thường quen gọi là nguồn 220V).

Động cơ van gió 230V có thể lấy điện thẳng từ tủ phân phối mà không phải qua bất kỳ bước chuyển đổi nào. Nhờ vậy, sơ đồ đấu nối trở nên đơn giản hơn hẳn, đặc biệt phù hợp với những công trình chỉ có sẵn nguồn 230V.

Về mặt tính năng, động cơ van gió 230VAC vẫn giữ được gần như đầy đủ những gì dòng 24V có. Điểm khác biệt đáng chú ý nằm ở cấp bảo vệ cách điện. Vì làm việc trực tiếp với điện áp cao nên động cơ 230VAC thường phải đạt tiêu chuẩn Class II, yêu cầu lớp vỏ cách điện phải dày và an toàn hơn để tránh rò điện ra bên ngoài, đảm bảo an toàn cho người vận hành.

ĐỘNG CƠ VAN GIÓ 24VAC/DC VÀ 230VAC KHÁC NHAU NHƯ THẾ NÀO?

Để dễ hình dung sự khác biệt giữa hai dòng động cơ van gió này, có thể điểm qua một vài khía cạnh chính sau đây.

Về nguồn cấp

Động cơ van gió 24V dùng được cả AC lẫn DC ở mức 24V, còn động cơ van gió 230V chỉ dùng nguồn AC 230V. Dòng 24V bắt buộc phải có biến áp trung gian để hạ áp từ 230V xuống 24V, trong khi dòng 230V thì không cần thêm thiết bị này, cắm điện là hoạt động được luôn.

Về độ an toàn khi thi công

Vì động cơ van gió sử dụng 24V là điện áp thấp nên thi công có thể thao tác khá thoải mái mà không lo nguy hiểm. Ngược lại, với động cơ van gió 230V thì yêu cầu phải tuân thủ quy trình an toàn điện nghiêm ngặt hơn do làm việc trực tiếp với điện áp cao.

Về cấp bảo vệ cách điện

Động cơ 24V thường đạt Class III, còn động cơ 230V cần đạt Class II để đảm bảo an toàn tuyệt đối khi vận hành ở điện áp cao.

Về công suất tiêu thụ

Động cơ điều khiển van gió dòng 24V tiết kiệm điện hơn hẳn so với dòng 230V. Tuy nhiên, nếu xét về tiết diện dây dẫn thì dòng 24V lại cần dây lớn hơn khi khoảng cách đi dây xa, còn dòng 230V thì dùng dây nhỏ hơn mà vẫn kéo xa được, vì điện áp cao giúp giảm dòng điện chạy qua dây.

Về tín hiệu điều khiển

Động cơ van gió 24V hỗ trợ đa dạng hơn, từ ON/OFF, Floating, tuyến tính cho đến Modbus. Trong khi đó, động cơ van gió 230V chủ yếu tập trung vào tín hiệu ON/OFF.

Về chi phí đầu tư

Bộ điều khiển van gió 24V thường rẻ hơn nhưng phải cộng thêm chi phí biến áp, còn động cơ 230V có giá cao hơn nhưng không tốn thêm khoản phí khác. Vì thế khi tính tổng chi phí cho cả hệ thống, hai phương án lại không chênh lệch quá nhiều.

Về ứng dụng

Động cơ van gió 24V thường xuất hiện trong hệ thống HVAC dân dụng và BMS tòa nhà, còn động cơ van gió 230V lại phổ biến hơn ở nhà máy, công trình đã có sẵn hạ tầng điện 230V.

KHI NÀO NÊN CHỌN ĐỘNG CƠ VAN GIÓ 24VAC/DC VÀ KHI NÀO NÊN CHỌN ĐỘNG CƠ VAN GIÓ 230VAC?

Nếu công trình của bạn đã có sẵn hệ thống BMS hoặc tủ điều khiển dùng nguồn 24V thì nên ưu tiên chọn động cơ van gió 24VAC/DC. Việc lắp đặt sẽ dễ dàng hơn rất nhiều vì không phải xử lý thêm bước chuyển đổi điện áp, đồng thời cả hệ thống cũng được đồng bộ, thuận tiện cho việc giám sát và tích hợp tín hiệu về sau. Đây thường là lựa chọn phù hợp cho các tòa nhà văn phòng, trung tâm thương mại, bệnh viện, những nơi đặt yêu cầu cao về an toàn điện.

Ngược lại, nếu dự án của bạn là nhà máy, nhà xưởng công nghiệp đã có sẵn nguồn điện 230V, hoặc khoảng cách từ tủ điện đến vị trí lắp van gió khá xa, thì động cơ van gió 230VAC sẽ là lựa chọn hợp lý hơn. Việc này giúp bạn không phải đầu tư thêm biến áp cách ly cho từng cụm thiết bị nhỏ lẻ. Đặc biệt với những hệ thống chỉ cần đóng mở van gió đơn giản theo tín hiệu ON/OFF, dùng trực tiếp nguồn 230VAC sẽ giúp sơ đồ đấu nối gọn gàng hơn và giảm bớt thiết bị trung gian không cần thiết.

ĐỘNG CƠ VAN GIÓ 24VAC/DC VÀ 230VAC ỨNG DỤNG Ở ĐÂU?

Cả hai dòng động cơ van gió này đều xuất hiện phổ biến trong hệ thống HVAC, thông gió và tự động hóa tòa nhà, nhưng mỗi dòng lại có thế mạnh riêng tùy vào từng vị trí lắp đặt.

Trong hệ thống AHU, động cơ van gió 24V thường được ưu tiên để điều khiển damper gió tươi, gió hồi, gió thải hoặc damper phối trộn, nhất là khi tủ điều khiển HVAC đã dùng sẵn nguồn điện áp thấp.

Trong hệ thống FCU, động cơ van gió cũng được dùng khá nhiều để điều khiển các cơ cấu liên quan đến phân phối không khí trong phòng.

Trong hệ thống BMS, động cơ van gió 24VAC/DC gần như là lựa chọn hàng đầu vì dễ kết hợp với controller, cảm biến và các thiết bị điều khiển điện áp thấp khác.

Trong hệ thống thông gió nhà xưởng, nhà kho hay công trình thương mại, động cơ van gió 230VAC được ưa chuộng hơn khi nguồn điện AC 230V đã có sẵn tại khu vực lắp damper và yêu cầu điều khiển không quá phức tạp.

Ngoài ra, cả hai dòng động cơ van gió 24V và 230V đều có thể được sử dụng trong các hệ thống Fire damper, Smoke damper hoặc Fire & Smoke damper. Ở những ứng dụng đặc thù này, ngoài điện áp cấp, cần lưu ý thêm các yếu tố như thời gian chạy van, chức năng Electric fail-safe/spring return, nhiệt độ vận hành và các chứng nhận kỹ thuật liên quan để đảm bảo an toàn phòng cháy chữa cháy.

PHÂN LOẠI ĐỘNG CƠ VAN GIÓ 24VAC/DC VÀ 230VAC

Nếu phân loại theo tín hiệu điều khiển, cả hai dòng động cơ van gió 24VAC/DC và 230VAC đều có 4 kiểu chính như sau.

Động cơ van gió ON/OFF

Đây là dòng phổ biến nhất hiện nay, chuyên dùng cho những hệ thống chỉ cần điều khiển van theo hai trạng thái, có điện hoặc mất điện, tương ứng với van mở hoàn toàn hoặc đóng hoàn toàn. Kiểu động cơ van gió ON/OFF rất phù hợp cho các ứng dụng chỉ cần bật tắt luồng gió theo lịch trình hoặc theo cảm biến đơn giản, không đòi hỏi điều tiết phức tạp.

Động cơ van gió Floating 3 điểm

Dòng này sử dụng hai dây tín hiệu để điều khiển chiều mở và chiều đóng của van. Nhờ vậy van có thể đóng hoàn toàn, mở hoàn toàn hoặc dừng lại ở bất kỳ vị trí trung gian nào trong hành trình.

Động cơ van gió Floating 3 điểm thường được lựa chọn cho những công trình cần điều tiết luồng gió ở mức trung bình, không cần quá chính xác nhưng vẫn linh hoạt hơn ON/OFF.

Động cơ van gió tuyến tính

Động cơ van gió tuyến tính nhận tín hiệu analog dạng 0-10V, 2-10V hoặc 4-20mA để điều chỉnh góc mở van một cách chính xác. Kiểu này cho phép điều tiết lưu lượng gió đến từng phần trăm và thường đi kèm tín hiệu phản hồi vị trí, giúp người vận hành giám sát chính xác trạng thái thực tế của van bất cứ lúc nào.

Động cơ van gió Modbus RTU RS485

Một số dòng động cơ van gió 24VAC/DC và 230VAC cao cấp còn hỗ trợ tín hiệu Modbus RTU RS485. Đây là kiểu tín hiệu hiện đại, cho phép tích hợp trực tiếp động cơ van gió vào hệ thống BMS để giám sát và điều khiển từ xa, chỉ cần một đường truyền duy nhất mà không phải kéo thêm dây tín hiệu analog riêng.

Cần lưu ý là cả 4 kiểu tín hiệu điều khiển này đều có mặt ở cả hai dòng động cơ van gió 24VAC/DC và 230VAC. Tuy nhiên trên thực tế, dòng 24V thường có nhiều lựa chọn tuyến tính và Modbus hơn hẳn so với dòng 230V.
