Từ hệ thống lạnh công nghiệp đến nhà máy hóa chất, cảm biến khí gas là lớp bảo vệ đầu tiên trước nguy cơ rò rỉ và cháy nổ. Bài viết này phân tích toàn diện cơ chế hoạt động của 5 công nghệ cảm biến chủ đạo, giúp bạn lựa chọn đúng sản phẩm cho từng ứng dụng.

CẢM BIẾN KHÍ GAS LÀ GÌ ?

Cảm biến khí gas (gas sensor / gas detector) là thiết bị điện tử có khả năng phát hiện, nhận biết và đo lường nồng độ của một hoặc nhiều loại khí cụ thể trong môi trường xung quanh. Cảm biến khí gas có thể định lượng chính xác các chất khí không màu, không mùi và cực kỳ nguy hiểm như CO, H2S, NH3 hay CH4.

Về bản chất, cảm biến khí gas là một bộ chuyển đổi tín hiệu: nó nhận đầu vào là sự thay đổi hóa học/vật lý của môi trường khí, rồi chuyển đổi thành tín hiệu điện có thể đo lường được - thường là dòng 4-20 mA, điện áp 0-10 V, hoặc dữ liệu số qua giao tiếp RS485/Modbus RTU.

• Phân biệt: Cảm biến khí gas vs. Đầu báo khí

Cảm biến khí gas đo nồng độ liên tục và truyền tín hiệu về hệ thống điều khiển. Đầu báo khí thường chỉ phát tín hiệu ON/OFF khi nồng độ vượt ngưỡng đặt sẵn. Trong hệ thống HVAC & công nghiệp, hai thiết bị này thường được dùng phối hợp.

XEM THÊM: CẢM BIẾN KHÍ CH4 (METAN/METHANE)

NGUYÊN LÝ HOẠT ĐỘNG CHUNG

Dù được thiết kế theo nhiều công nghệ khác nhau, tất cả cảm biến khí gas đều có cùng một chuỗi xử lý tín hiệu gồm 4 bước:

• Bước 1: Tiếp xúc với khí mục tiêu

Khí gas trong môi trường khuếch tán qua lớp lọc bảo vệ và tiếp xúc với phần tử nhạy cảm (sensing element) của cảm biến. Lớp lọc ngăn bụi, hơi ẩm và các chất gây nhiễu lọt vào.

• Bước 2: Phản ứng vật lý / hóa học

Tùy vào công nghệ, khí sẽ gây ra phản ứng điện hóa, thay đổi điện trở, hấp thụ hồng ngoại, hay ion hóa. Đây là bước mang tính đặc thù nhất, quyết định loại khí nào cảm biến có thể đo được.

• Bước 3: Chuyển đổi thành tín hiệu điện

Mạch điện tử tích hợp trong cảm biến khuếch đại và xử lý tín hiệu thô từ sensing element, đồng thời bù nhiệt độ và độ ẩm để đảm bảo độ chính xác.

• Bước 4: Output & truyền dữ liệu

Tín hiệu được chuẩn hóa về dạng 4-20 mA, 0-10 V, hoặc giao tiếp số (RS485/Modbus, HART, IO-Link) để truyền về PLC, BMS, hoặc hệ thống SCADA trung tâm.

Lưu ý quan trọng: Nguyên lý hoạt động phụ thuộc trực tiếp vào loại công nghệ cảm biến. Cùng một loại khí (ví dụ: CH4) có thể được đo bằng cảm biến xúc tác, cảm biến NDIR hoặc cảm biến dẫn nhiệt và mỗi loại cho kết quả, độ chính xác và tuổi thọ khác nhau.

XEM THÊM: CẢM BIẾN KHÍ H2S (HYDRO SUNFUA)

5 CÔNG NGHỆ CẢM BIẾN KHÍ GAS PHỔ BIẾN NHẤT

Thị trường cảm biến khí gas công nghiệp hiện xoay quanh 5 loại công nghệ chính. Mỗi công nghệ có cơ chế phát hiện riêng, phù hợp với các loại khí và môi trường làm việc khác nhau.

Công nghệ điện hóa (Electrochemical)

Cảm biến điện hóa hoạt động dựa trên phản ứng oxy hóa khử giữa khí và các điện cực đặt trong dung dịch điện giải. Khi khí khuếch tán qua màng thấm, phản ứng xảy ra tại điện cực làm việc tạo ra dòng điện tỷ lệ thuận với nồng độ khí. Đây là công nghệ chủ đạo để đo các loại khí độc như CO, H2S, NO2, NH3 và O2. Ưu điểm nổi bật là độ nhạy cao, thời gian phản hồi nhanh dưới 30 giây và chi phí hợp lý. Nhược điểm là sensing cell cần thay thế sau 2 đến 3 năm sử dụng.

Công nghệ hồng ngoại NDIR (Non-Dispersive Infrared)

Cảm biến NDIR phát ra nguồn sáng hồng ngoại chiếu qua buồng đo chứa khí. Mỗi phân tử khí hấp thụ bức xạ tại một bước sóng đặc trưng riêng, đầu thu đo độ suy giảm cường độ ánh sáng để tính ra nồng độ. Công nghệ này lý tưởng cho CO2, CH4, hydrocarbon và các loại khí không cần oxy để hoạt động. Tuổi thọ có thể đạt 5 đến 10 năm mà không cần thay thế linh kiện, tuy nhiên giá thành cao hơn đáng kể so với các công nghệ khác.

XEM THÊM: HƯỚNG DẪN LỰA CHỌN CẢM BIẾN RÒ RỈ GAS CHUẨN KHÔNG CẦN CHỈNH

Công nghệ xúc tác đốt (Catalytic Bead)

Cảm biến xúc tác sử dụng một cặp cuộn dây tạo thành cầu Wheatstone. Cuộn dây hoạt động (active bead) được phủ chất xúc tác, cuộn dây còn lại là tham chiếu không có lớp phủ. Khi khí dễ cháy tiếp xúc, nó bị đốt cháy trên bề mặt active bead, làm tăng nhiệt độ và điện trở của cuộn dây. Sự mất cân bằng cầu Wheatstone tỷ lệ với nồng độ khí tính theo %LEL. Đây là công nghệ phổ biến nhất để đo khí dễ cháy, giá thành hợp lý, nhưng bắt buộc phải có oxy trong môi trường đo (tối thiểu 10%) mới hoạt động chính xác.

Công nghệ bán dẫn (MOS Semiconductor)

Cảm biến bán dẫn sử dụng lớp oxide kim loại như SnO2 hoặc ZnO được nung nóng ở nhiệt độ 200 đến 400°C. Khi khí khử tiếp xúc với bề mặt, nó hấp thụ oxy và giải phóng electron, khiến điện trở của lớp oxide giảm đột ngột. Ưu điểm là giá rất rẻ, kích thước nhỏ, tiêu thụ điện thấp. Nhược điểm là độ nhạy thấp, dễ bị ảnh hưởng bởi nhiệt độ, độ ẩm và các khí gây nhiễu. Công nghệ này phù hợp cho thiết bị dân dụng hơn là ứng dụng công nghiệp yêu cầu độ chính xác cao.

Công nghệ ion hóa quang (PID)

Cảm biến PID sử dụng đèn UV để ion hóa các phân tử khí hữu cơ dễ bay hơi (VOC). Dòng điện cực nhỏ sinh ra từ quá trình ion hóa được khuếch đại và tính toán thành nồng độ ppm hoặc ppb. Độ nhạy cực cao, có thể phát hiện ở mức ppb, lý tưởng cho giám sát VOC, BTEX và hơi dung môi trong môi trường công nghiệp và môi trường. Lưu ý là công nghệ PID không thể đo methane (CH4) vì methane có năng lượng ion hóa cao hơn năng lượng của đèn UV tiêu chuẩn.

Xem thêm: Cảm biến dò khí gas

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN KHÍ GAS TRONG HỆ THỒNG HVAC

Cảm biến khí gas đã trở thành thành phần không thể thiếu trong nhiều hệ thống kỹ thuật hiện đại.

• Trong hệ thống lạnh công nghiệp, cảm biến điện hóa và NDIR giám sát rò rỉ môi chất lạnh NH3 (R717), R22, R410A trong buồng máy. Khi nồng độ vượt ngưỡng cảnh báo theo tiêu chuẩn EN 378 hoặc ASHRAE 15, hệ thống tự động kích hoạt quạt thông gió khẩn cấp và cắt nguồn điện khu vực nguy hiểm.

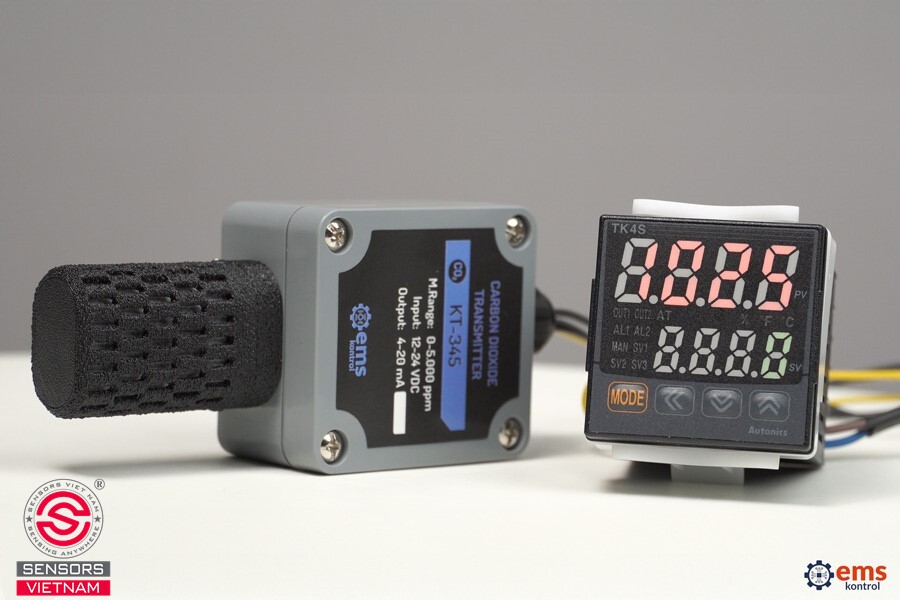

• Trong hệ thống điều hòa không khí và BMS tòa nhà, cảm biến CO2 công nghệ NDIR điều khiển lưu lượng gió tươi theo nhu cầu thực tế (DCV, Demand Controlled Ventilation). Giải pháp này giúp tiết kiệm 20 đến 40% năng lượng so với thông gió cố định, đồng thời đảm bảo chất lượng không khí trong nhà theo tiêu chuẩn ASHRAE 62.1.
• Trong ngành dầu khí và hóa chất, cảm biến xúc tác và NDIR giám sát liên tục nồng độ khí dễ cháy theo %LEL tại nhà máy lọc dầu, giàn khoan và kho chứa hóa chất. Khi nồng độ vượt ngưỡng LEL, hệ thống F&G (Fire & Gas) tự động kích hoạt còi báo động, đèn cảnh báo và quy trình ESD (Emergency Shutdown).

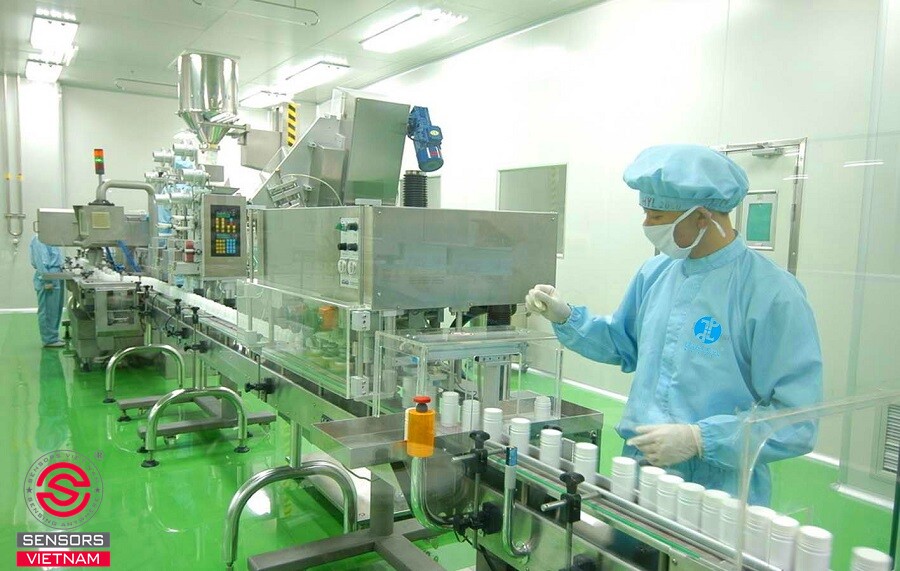

• Trong chế biến thực phẩm và kho lạnh, cảm biến NH3 và CO2 được lắp đặt trong các khu vực bảo quản để đảm bảo an toàn cho công nhân và duy trì điều kiện bảo quản tối ưu. Đặc biệt trong các kho CA storage (Controlled Atmosphere), nồng độ CO2 và O2 cần được kiểm soát chính xác để kéo dài thời hạn bảo quản nông sản.
• Trong xử lý nước thải, cảm biến điện hóa đo H2S, NH3 và CH4 trong hầm ủ biogas và trạm xử lý. H2S là khí cực độc, không màu, có mùi trứng thối ở nồng độ thấp nhưng mất mùi hoàn toàn ở nồng độ cao gây tử vong, vì vậy cảm biến là thiết bị bắt buộc cho công nhân làm việc trong không gian kín.
• Trong bãi đỗ xe ngầm, cảm biến CO và NO2 theo tiêu chuẩn EN 50545 điều khiển hệ thống quạt hút khí thải, đảm bảo nồng độ CO luôn dưới 25 ppm (TWA 8 giờ) trong không gian kín có mật độ xe cao.

​

XEM THÊM: ỨNG DỤNG CẢM BIẾN KHÍ GAS TRONG CÔNG NGHIỆP VÀ HỆ THỐNG PCCC

CÁCH CHỌN CẢM BIẾN KHÍ GAS PHÙ HỢP

Lựa chọn sai công nghệ cảm biến là một trong những nguyên nhân hàng đầu dẫn đến báo động giả, bỏ sót rò rỉ hoặc chi phí bảo trì tăng cao không kiểm soát được.

• Tiêu chí đầu tiên và quan trọng nhất là xác định đúng loại khí cần đo. Mỗi công nghệ chỉ tương thích với một nhóm khí nhất định. Cảm biến xúc tác không thể đo CO2 vì CO2 không dễ cháy. Cảm biến NDIR không thể đo O2. Cảm biến PID không thể đo CH4. Bỏ qua bước này dẫn đến toàn bộ hệ thống hoạt động sai từ nền tảng.
• Tiêu chí thứ hai là xác định dải đo và đơn vị phù hợp. Khí dễ cháy đo theo %LEL, khí độc đo theo ppm, CO2 môi trường đo trong khoảng 400 đến 5.000 ppm còn CO2 công nghiệp có thể đo theo %vol. Chọn dải đo vừa đủ vì dải quá rộng sẽ làm giảm độ phân giải tín hiệu.
• Tiêu chí thứ ba là đánh giá môi trường lắp đặt. Môi trường nguy hiểm nổ (Zone 1, Zone 2 theo ATEX) yêu cầu cảm biến phải có chứng nhận ATEX hoặc IECEx. Môi trường ẩm ướt nhiều bụi cần IP66 trở lên. Kho lạnh âm 30°C hay gần lò hơi dương 70°C đòi hỏi thông số nhiệt độ hoạt động phù hợp.
• Tiêu chí thứ tư là yêu cầu tích hợp hệ thống. PLC Siemens hay Schneider thường dùng 4-20 mA hoặc Modbus RTU. Hệ thống BMS tòa nhà thường dùng BACnet/MSTP hoặc 0-10 V. Hệ thống IoT hiện đại hỗ trợ MQTT, Modbus TCP. Xác định rõ giao thức trước khi đặt hàng tránh phát sinh chi phí tích hợp sau này.
• Tiêu chí thứ năm là chi phí vòng đời (TCO). Cảm biến điện hóa có giá mua ban đầu thấp nhưng sensing cell cần thay sau 2 đến 3 năm. Cảm biến NDIR đắt hơn nhưng không cần thay thế định kỳ, giúp giảm chi phí vận hành dài hạn. Đừng chỉ so sánh giá niêm yết, hãy tính TCO trong 5 năm để có con số thực tế.

Cảm biến khí gas đòi hỏi lựa chọn đúng công nghệ, lắp đặt đúng vị trí, hiệu chuẩn đúng chu kỳ và tích hợp phù hợp vào hệ thống điều khiển tổng thể. Với 5 nền tảng công nghệ chính bao gồm điện hóa, NDIR, xúc tác, bán dẫn và PID, nhà thiết kế hệ thống HVAC và công nghiệp có đầy đủ lựa chọn để xây dựng giải pháp giám sát khí toàn diện cho mọi ứng dụng.
